Твердотельное реле со встроенным радиатором Autonics

Твердотельные реле Autonics

line

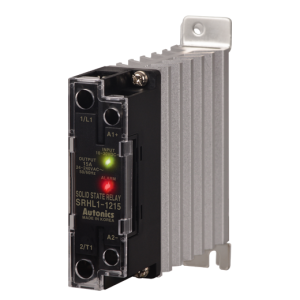

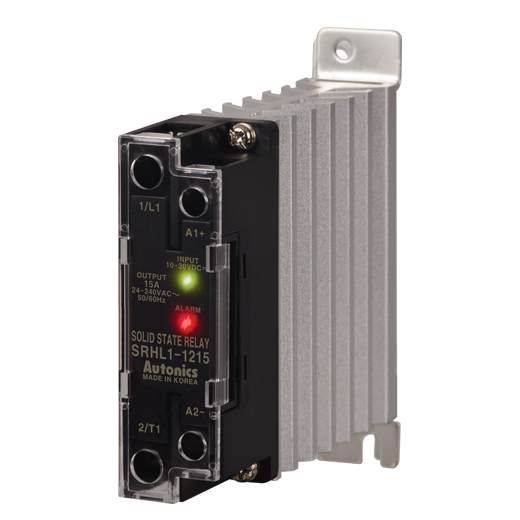

SRHL1 Серия – Однофазные твердотельные реле (встроенный радиатор, исполнение с левой/правой клеммной колодкой)
Однофазные твердотельные реле серии SRHL1 оснащаются встроенным радиатором, обеспечивающим эффективный отвод тепла. Благодаря различным исполнениям клеммной колодки (слева/справа) обеспечивается гибкость монтажа. Реле серии SRHL1 доступны в различных исполнениях контура управления (переключение при пересечении нуля и произвольное переключение), а также оснащаются функцией аварийной сигнализации, обеспечивающей повышенную надежность системы. Изделия этой серии можно монтировать на DIN-рейку или на панель. Номинальное входное напряжение: 10-30V DC, 90-240V AC Номинальное напряжение нагрузки: 24-240V AC, 48-480V AC Номинальный ток нагрузки: 10A, 15A, 20A, 25A, 40A Доступны модели с двумя режимами включения: переключение при пересечении нуля и произвольное переключение Индикатор входных сигналов (зеленый LED) Выход аварийной сигнализации (при перегреве) - Номинальный ток нагрузки 10A, 15A, 20A, 25A: индикатор тревоги (красный LED) - Номинальный ток нагрузки 40 А: выход аварийной сигнализации, индикатор выхода аварийной сигнализации (красный LED) Монтаж на DIN-рейку или на панель
Загрузить описание в формате pdf

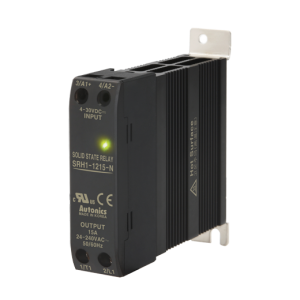

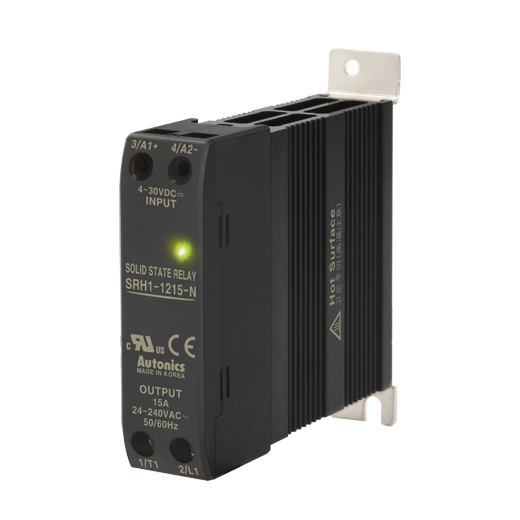

SRH1 Серия – Однофазные твердотельные реле (встроенный радиатор, исполнение с клеммной колодкой «сверху»/«снизу»
Однофазные твердотельные реле серии SRH1 оснащаются встроенным радиатором, который обеспечивает высочайшую эффективность отведения тепла и благодаря стандартным исполнениям клеммной колодки (сверху/снизу) обеспечивают удобство монтажа. Модели, управляемые напряжением, доступны в различных исполнениях контура управления: переключение при пересечении нуля и произвольное переключение. Модели, управляемые током, поддерживают режим фазового управления (пропорциональное управление мощностью/пропорциональное управление фазой) и режим цикличного управления (фиксированный цикл/переменный цикл). Изделия этой серии можно монтировать на DIN-рейку или на панель. Характеристики Высокая эффективность рассеивания тепла за счет применения керамической печатной платы Индикатор входных сигналов (зеленый LED) Монтаж на DIN-рейку или на панель [Модель с управлением по напряжению] Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение ※ Изделия серии SRH1 обновлены (SRH1-ㅁㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий. [Модель с управлением по току] Фазовое управление (пропорциональное управление фазой/пропорциональное управление мощностью) и цикличное управление (фиксированный цикл/переменный цикл) Высокая прочность электрической изоляции: 4000V
Загрузить описание в формате pdf

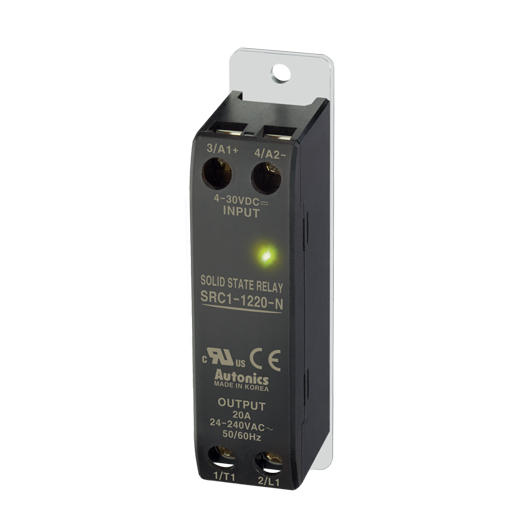

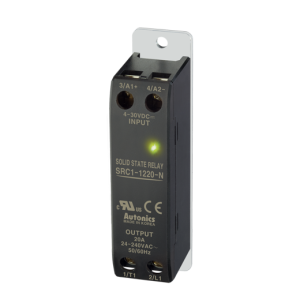

SRC1 Серия – Однофазные твердотельные реле (с тонким съемным радиатором)
Однофазные твердотельные реле серии SRC1 в тонком компактном корпусе (ширина 22.5мм) характеризуются гибкостью монтажа. Реле оснащаются съемными радиаторами, конструкция которых обеспечивает удобство технического обслуживания и замены. Твердотельные реле данной серии обеспечивают надежное и стабильное управление, обладают оптимальными рабочими характеристиками и могут применяться в различных установках, в том числе в нагревательных системах, в станках для производства полупроводниковых компонентов и системах управления двигателями. Тонкий компактный корпус (ширина 22.5мм) Высокая эффективность рассеивания тепла за счет применения керамической печатной платы Доступны модели с двумя режимами переключения: переключение при пересечении нуля и произвольное переключение Индикатор входных сигналов (зеленый СИД) ※ Изделия серии SRC1 обновлены (SRC1-ㅁㅁㅁㅁ-N). Перед началом использования ознакомьтесь с техническими характеристиками изделий.
Загрузить описание в формате pdf

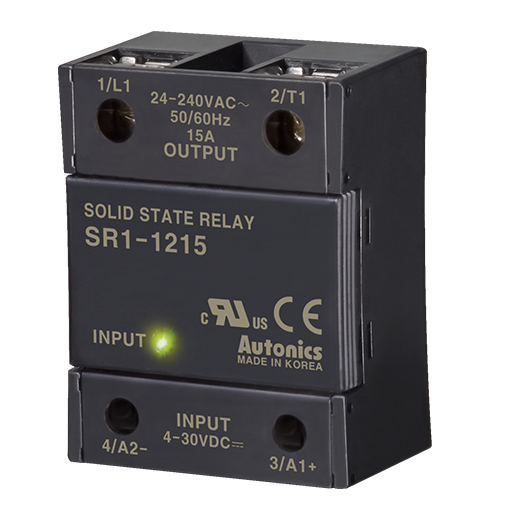

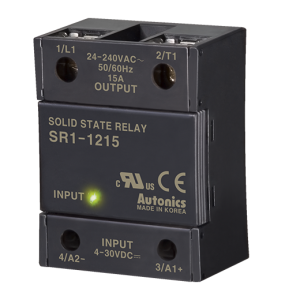

SR1 Серия - Однофазные твердотельные реле (съемный тип радиатора)
Однофазные твердотельные реле серии SR1 обладают компактным универсальным дизайном для обеспечения легкой установки и съемным радиатором для простого обслуживания или замены оборудования. Высокая диеэлектрическая прочность в 4000В перем.т. обеспечивает долговечную и надежную работу устройства в различных условиях применения, в т.ч. при нагрузке на радиатор, при использовании полупроводникового оборудования и управления двигателем. Компактный универсальный дизайн для гибкой установки Номинальное входное напряжение: 4-30 ВА=, 90-240 В= Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~ Номинальный ток нагрузки (резистивная нагрузка) 15 A, 25 A, 40 A, 50 A, 75 A Диэлектрическая прочность 4000 В~) Высокая эффективность рассеивания тепла благодаря керамической печатной платой Имеются в наличии модели с переключением при пересечении нуля и с последующим переключением. Индикатор входных сигналов (зеленый СИД)
Загрузить описание в формате pdf

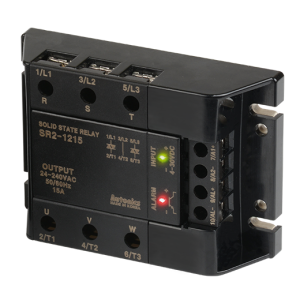

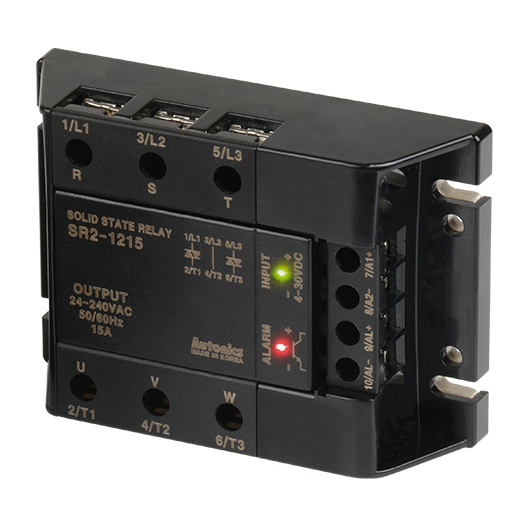

SR2/SR3 Серия - Трехфазные твердотельные реле (съемный тип радиатора)
Трехфазные твердотельные реле (ТТР) серии SR2 / 3 имеются в наличии со съемным типом радиаторов (SR2 / 3) и со встроенным типом радиаторов (SRH2 / 3). Твердотельные реле могут управлять двухфазными или трехфазными нагрузками и имеют два типа монтажных отверстий для совместимости с различными типами радиаторов. ТТР этой серии также имеют аварийный выход для безопасной работы, а также имеются в наличии модели с низким напряжением 24 В переменного тока. Отдельные модели отличаются высокой диэлектрической прочностью до 4000 В переменного тока, а модели со встроенными радиаторами могут быть установлены как на DIN-рейку, так и на панели. Два типа монтажных отверстий и размеров Выход аварийной сигнализации (при перегреве) – отключение стандартного выхода, включение аварийной сигнализации Высокая диэлектрическая прочность: 4000 В переменного тока (в некоторых моделях) Номинальное входное напряжение: 4-30 В=, 24 В~., 90-240 В~ Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~ Номинальный ток нагрузки: 15 A, 30A, 40A, 50A, 75A Высокая эффективность рассеивания тепла при наличии керамической печатной платы и встроенного радиатора с переключением при пересечении нуля и с мгновенным переключением. Индикатор входных сигналов (зеленый СИД) серияхМонтаж на DIN-рейку не используется для моделей с током нагрузки 50 А, 75
Загрузить описание в формате pdf

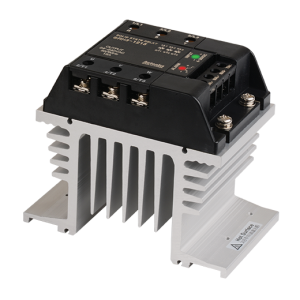

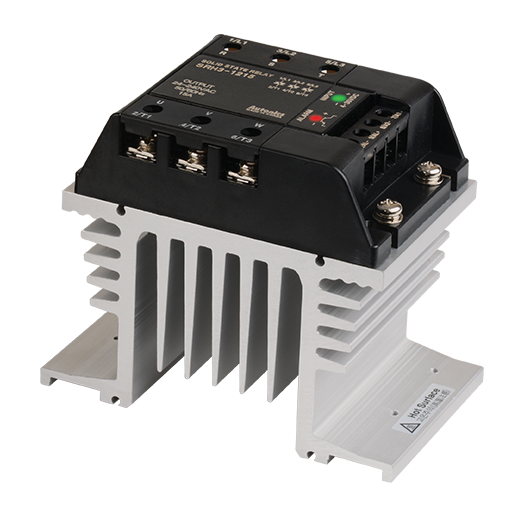

SRH2/SRH3 Серия – Трехфазные твердотельные реле (встроенный тип радиатора)
Трехфазные твердотельные реле (ТТР) серии SR2 / 3 имеются в наличии со съемным типом радиаторов (SR2 / 3) и со встроенным типом радиаторов (SRH2 / 3). Твердотельные реле могут управлять двухфазными или трехфазными нагрузками и имеют два типа монтажных отверстий для совместимости с различными типами радиаторов. ТТР этой серии также имеют аварийный выход для безопасной работы, а также имеются в наличии модели с низким напряжением 24 В переменного тока. Отдельные модели отличаются высокой диэлектрической прочностью до 4000 В переменного тока, а модели со встроенными радиаторами могут быть установлены как на DIN-рейку, так и на панели. Два типа монтажных отверстий и размеров Функция аварийного оповещения (перегрев) - Индикатор выхода аварийной сигнализации (красный светодиод), отключение стандартного выхода, включение аварийной сигнализации Высокая диэлектрическая прочность: 4000 В~ (в некоторых моделях) Номинальное входное напряжение: 4-30 В=, 24 В~., 90-240 В~ Номинальное напряжение нагрузки: 24-240 В~, 48-480 В~ Номинальный ток нагрузки: 15 A, 30 A, 40 A, 50 A, 75 A Высокая эффективность рассеивания тепла при наличии керамической печатной платы и встроенного радиатора Имеются в наличии модели с переключением при пересечении нуля и с мгновенным переключением. Индикатор входных сигналов (зеленый СИД) Предусмотрены различные способы монтажа (DIN-рейка, панель) в сериях SRH2 / SRH3 Монтаж на DIN-рейку не используется для моделей с током нагрузки 50 А, 75 А
Загрузить описание в формате pdf

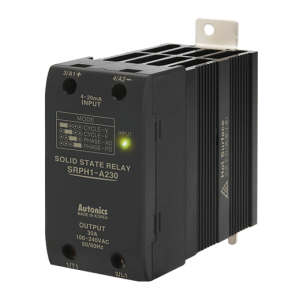

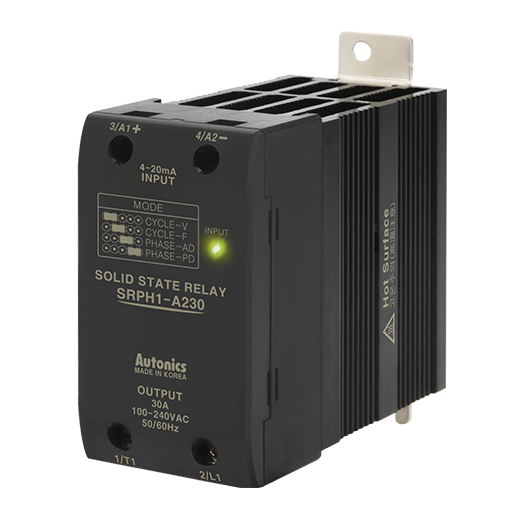

SRPH1 Серия - Однофазные твердотельные реле с аналоговым входом
Однофазные твердотельные реле с аналоговым входом серии SRPH1 модифицированы/заменены на реле серии SRH1 (однофазные твердотельные реле с управлением по току).
Загрузить описание в формате pdf

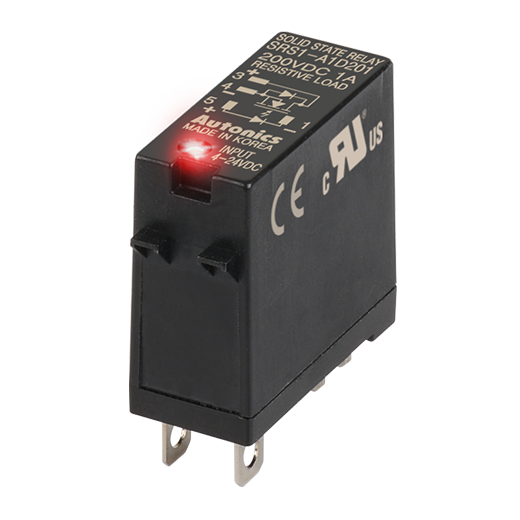

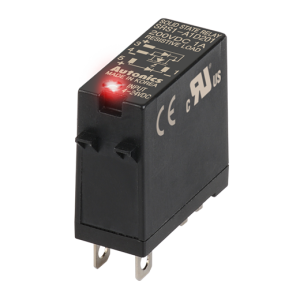

SRS1 Серия - Однофазные твердотельные реле (на клеммную колодку)
Однофазные твердотельные реле с разъемом серии SRS1 просты в установке и обслуживании. Высокая диэлектрическая прочность в 2500 В~ и широкий выбор питания обеспечивают долговечную и надежную работу устройства в различных условиях применения, в том числе для контроля мощности нагревателей, при использовании полупроводникового оборудования и управления электродвигателями. В линейку добавлен тип SRS1-C (универсальный тип разъема MY4) Тип с разъемом для упрощения установки и обслуживания - SRS1-A: Разъемы Autonics SK-G05 (переменного тока, постоянного тока, переменного тока и постоянного тока) - SRS1-B: Универсальные разъемы LY2 (AC) - SRS1-C: Универсальные разъемы MY4 (переменного тока, постоянного тока, переменного тока и постоянного тока) Номинальное входное напряжение: - SRS1-A: 4-24 В= - SRS1-B: 4-30 В= - SRS1-C: 4-24 В =, 4-30 В = Номинальное напряжение нагрузки: - SRS1-A: 24-240 В ~, 5-100 В =, 5-200 В =, 5-240 В ~ / 5-200 В = (тип переменного / постоянного тока) - SRS1-B: 90-240 В ~ - SRS1-C: 90-240 В ~, 5-100 В =, 5-240 В ~ / 5-200 В = (тип переменного / постоянного тока) Номинальный ток нагрузки (резистивная нагрузка) 1 A, 2 A, 3 A, 5 A Диэлектрическая прочность 2500 В~) Имеются в наличии модели с переключением при пересечении нуля и с последующим переключением. Индикатор входных сигналов (красный светодиод)
Загрузить описание в формате pdf
