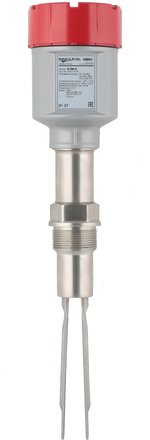

INNOLevel Vibro-N – Вибрационный датчик-сигнализатор уровня сыпучих материалов

innolevel-vibro-nВибрационный сигнализатор уровня INNOLevelVibro-N может применяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.

Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию.

Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).

Принцип работы

Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.

Стандартные примеры применения вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLevelVIBRO-N:

  • Производство строительных материалов (цемент, песок, сухие смеси)
  • Пищевая промышленность (мука, соль, сахар)
  • Полимерная промышленность (полимерныйгранулят и пр.)
  • Химическая промышленность (минеральные удобрения, известь)
  • Агропромышленный комплекс (комбикорм, зерно, лузга)

Преимущества

  • Чувствительность IL-VM-N от 10 гр/литр
  • Встроенная задержка выходного сигнала 0,5…30 секунд
  • Высокотемпературное исполнение до +250°С
  • цилиндрическая резьба G1 1/2″
  • Возможно изготовление датчиков с трубным удлинением до 4000 мм

Документация

АртикулОписание
IL-VM-NВибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +150 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2″, нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход — реле DPDT
IL-VM-N-HT250Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +250 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2, нерж. сталь 304, удлинение 200 мм, нерж. сталь 304, выход- реле DPDT
IL-VM-N-ExВибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ.ТР ТС 012/2011, -40 +150 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2″, нерж. сталь 304, удлинение 200 мм, нерж. cталь 304, выход- реле DPDT
IL-VM-N-Ex-HT250Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2″, нерж. сталь 304, удлинение 200 мм, нерж. cталь 304, выход- реле DPDT

Опции для вибрационного датчика уровня INNOLevel Vibro-N

АртикулОписаниеВнешний вид

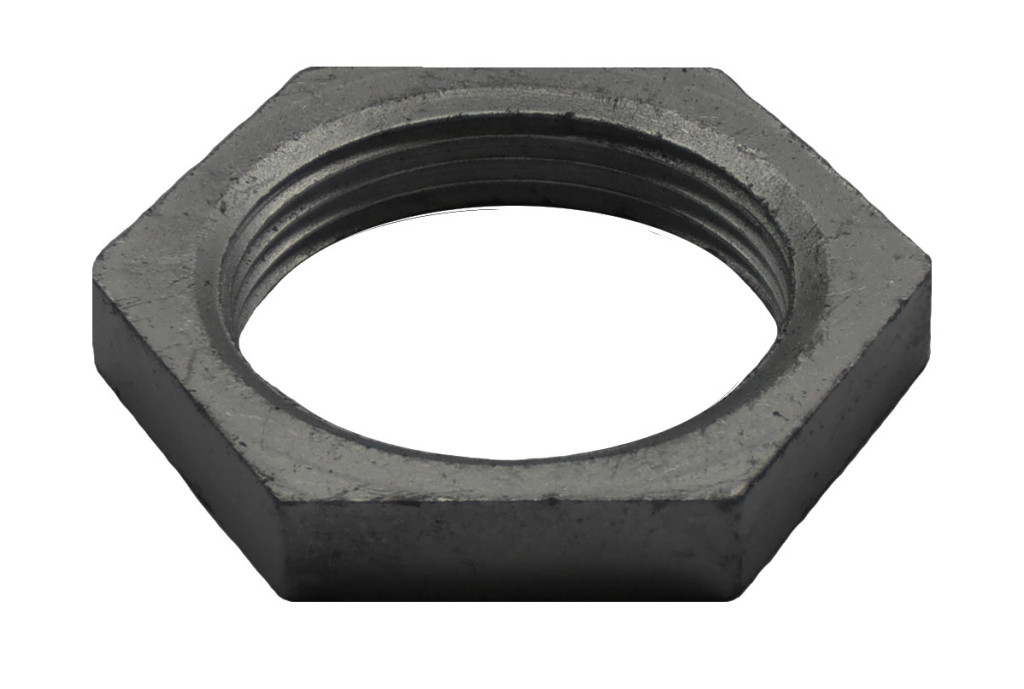

ДУ 40 СГайка сталь 1 ½”OLYMPUS DIGITAL CAMERA
ДУ 40 СОГайка сталь оцинкованная 1 ½”OLYMPUS DIGITAL CAMERA
ДУ 40 S304Гайка нерж. сталь 304, G 1 ½”gaika-du-40-s304
IL-MAV-G 1 1/2Муфта перемещения, резьба G 1 ½”, нерж. сталь SUS304, Pmax=6bar
Изменение глубины погружения вибрационного датчика серии IL-VM-N с трубным удлинением от 300 до 4000 мм.
mufta-1-2
