INNOLevel ECHO – Ультразвуковой измеритель

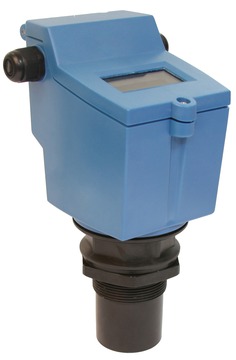

INNOLevel ECHO – Ультразвуковой измеритель уровня жидких сред

INNOLevel ECHO - Ультразвуковой измеритель уровня жидких сред Датчик предназначен для бесконтактного непрерывного измерения уровня жидкости в емкостях.

Принцип работы:

Ультразвуковой датчик вычисляет время, которое требуется звуку для движения от поверхности излучателя до границы раздела сред (объекта) и назад на датчик (прямое обнаружение). Преобразователь посылает пакет звуковых импульсов и преобразовывает импульс эха в напряжение. Интегрируемый контроллер вычисляет расстояние по времени эха и скорости звука. Длительность излучаемого импульса Δt и время затухания звукового преобразователя являются причиной для формирования слепой зоны, в которой ультразвуковой датчик не может обнаружить предмет.

Документация

Технические характеристики



Диапазон измерения уровня, м

0 – 15

«Мёртвая зона», м

0,25 – 0,6

Точность измерений % (в идеальных условиях; для установленного диапазона измерений)

±0,3

Макс. давление процесса

0,5 бар

Тип выходного сигнала

4-20мА

Напряжение питания

24VDC

Температура окружающей среды, ºС

-20… +80

Класс защиты

IP65

Материал мембраны

PTFE

Информацию о ценах на датчики можно получить обратившись по телефону (8652) 60-60-19 или прислав запрос по адресу:maxprofi@list.tu



АртикулХарактеристики
IL-EC-AУльтразвуковой датчик непрерывного измерения уровня заполнения,0-15 м; -20 +60 С, 24 VDC, IP65, выход: 4-20 мА, 2-х проводный;соединение – резьба G2″, кабельный ввод
