Однофазные твердотельные реле с фазовым методом управления

gdhla-40aТвердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.Преимущество фазового метода регулирования заключается в непрерывности и плавности регулирования.Этот метод позволяет регулировать величину напряжения на выходе твердотельного реле (регулятор мощности). Недостатком является наличие помех при переключении. Применяется для резистивных (системы управления нагревом), переменных резистивных (инфракрасные излучатели) и индуктивных нагрузок (транcформаторы).



Особенности реле:

  • Аналоговые управляющие сигналы: 4-20мА, 1-10V DC, перменный резистор 470-560кОм
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

Расшифровка номенклатуры

code8

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)

Варианты исполнений

Выходное напряжение

Аналоговый сигнал

Номинальный коммутируемый ток

10A

25A

40A

380V AC
фазовое упр.

4-20мА

GDH1038LA

GDH2538LA

GDH4038LA

0-10V DC

GDH1038VD

GDH2538VD

GDH4038VD

470-560кОм

GDH1038VA

GDH2538VA

GDH4038VA

Выходное напряжение

Аналоговый сигнал

Номинальный коммутируемый ток

60A

80A

100A

120A

380V AC
фазовое упр.

4-20мА

GDH6038LA

GDH8038LA

GDH10038LA

GDH12038LA

1-10V DC

GDH6038VD

GDH8038VD

GDH10038VD

GDH12038VD

470-560кОм

GDH6038VA

GDH8038VA

GDH10038VA

GDH12038VA

Технические характеристики и условия эксплуатации:

Модификация твердотельного реле

GDHхххххLA

GDHхххххVD

GDHхххххVA

Коммутируемое напряжение

24-380V AC

Управляющий сигнал

4-20мА

0-10V DC

470-560кОм/2Вт

Потребляемый ток в цепи управления

-

-

-

Ток утечки (выключенное состояние)

≤5мА

Максимальное пиковое напряжение

1000V AC

Падение напряжения в цепи нагрузки

≤1,6V AC

Время переключения

≤10мс

Светодиодная индикация

отсутствует

Напряжение пробоя

2500V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-30…+75°C

Относительная влажность

≤95º (без образования конденсата)

Габаритные размеры

57,5х44х32мм

Способ монтажа

Винтами на монтажную поверхность

Масса

≤135г

Примечание: Выходные и входные клеммы твердотельных реле GDHхххххVA не изолированы друг от друга. Будьте внимательны при работе!

Схемы подключения:

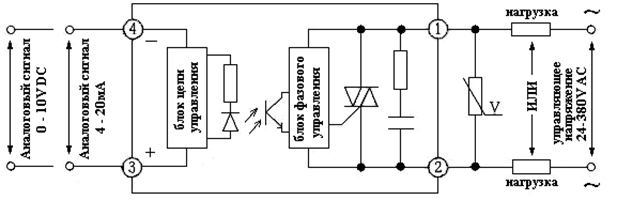

GDHхххххLA, GDHхххххVD

6

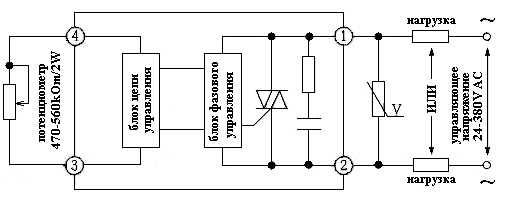

GDHхххххVA

7

Внешний вид и габаритные размеры:

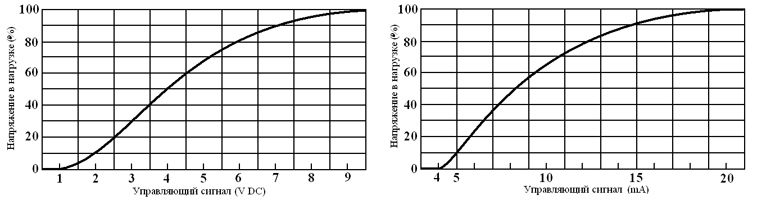

8

 gdhva 9
