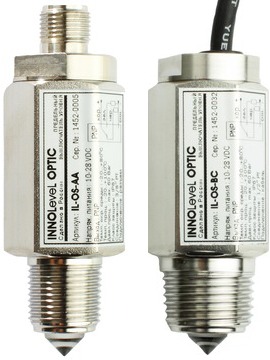

INNOLevel OPTIC – Оптический датчик-сигнализатор уровня

innolevel-opticОптический сигнализатор уровня INNOLevel OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нерж. сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.

Принцип работы:

В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.

Особенности:

  • Выходной сигнал PNP.
  • Датчик имеет защиту от короткого замыкания.
  • Состояние работы датчика указывается светодиодом (для кабельного исполнения).

Ограничения:

Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.

Документация

Технические характеристики



ПодключениеКабельРазъем M12 4-х контактный
Материал конуса

Стекло

Материал корпуса

Нерж. сталь SUS304

Напряжение питания

10…28В пост. тока

Выходной сигнал

PNP, НО или НЗ

Температура окружающей среды

-20…80°C

Температура процесса

-20…100°C

Макс. рабочее давление

< 60 Бар

Класс защиты

IP 67

Встроенная индикацияКрасный светодиодОтсутствует

PT 3/8″ или PT 1/2″

Информацию о ценах на датчики можно получить обратившись по телефону (8652) 60-60-19 или прислав запрос по адресу: maxprofi@list.tu

АртикулОписание
INNOLevel IL-OS-AAОптический контактный датчик уровня жидкости в корпусе из нерж. стали, 10-28 VDC, IP67, соединение- резьба PT 3/8″, выход PNP NO+NC, кабельный разъем М12
INNOLevel IL-OS-ACОптический контактный датчик уровня жидкости в корпусе из нерж. стали, 10-28 VDC, IP67, соединение- резьба PT 3/8″, выход PNP NO+NC, кабель 2м
INNOLevel IL-OS-BAОптический контактный датчик уровня жидкости в корпусе из нерж. стали, 10-28 VDC, IP67, соединение- резьба PT 1/2″, выход PNP NO+NC, кабельный разъем М12
INNOLevel IL-OS-BCОптический контактный датчик уровня жидкости в корпусе из нерж. стали, 10-28 VDC, IP67, соединение- резьба PT 1/2″, выход PNP NO+NC, кабель 2м
