Трехфазные реверсивные реле GTR

Трехфазные реверсивные реле GTR

3fazТвердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.Соблюдая определенный ряд условий, твердотельные реле можно использовать для пуска асинхронных двигателей. Необходимо учитывать пусковые токи двигателя и реле подбирать с многократным запасом по току. Применять меры по дополнительному отводу тепла. Для защиты реле от кратковременных перенапряжений использовать варисторы, а для защиты от перегрузки по току быстродействующие предохранители.



Особенности реле:

  • Длительный срок службы
  • Управляющее напряжение 10-30V DC
  • Коммутация по 3-м фазам
  • Отсутствие дребезга контактов и искрения при переключениях
  • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
  • Встроенная RC-цепь и защита от одновременного включения
  • Светодиодная индикация направления вращения



Расшифровка номенклатуры

code3

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)



Варианты исполнений

Выходное
напряжение

Управляющее
напряжение

Номинальный коммутируемый ток

10A

25A

40A

480V AC
“перек. В 0”

10-30V DC

GTR1048ZD

GTR2548ZD

GTR4048ZD



Технические характеристики и условия эксплуатации:

Модификация твердотельного реле

GTRxxxxxZD

Коммутируемое напряжение

48-480V AC 47-63Гц

Управляющее напряжение

10-30V DC

Потребляемый ток в цепи управления

≤40mA

Напряжение вкл./выкл.

8V DC/5V DC

Максимальное пиковое напряжение

1000V AC

Максимальный пиковый ток

10А:100А, 25А:250А, 40:400А в течении 10мс

Падение напряжения в цепи нагрузки

≤1,6V AC

Ток утечки (выключенное состояние)

≤10мА

Время переключения

½ цикла

Светодиодная индикация

Зеленый -прямое вращение
Красный – обратное вращение

Напряжение пробоя

2500V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-30…+75°C

Относительная влажность

≤80º (без образования конденсата)

Габаритные размеры

105х74х33мм

Способ монтажа

Винтами на монтажную поверхность

Масса

≤450г

Примечание:

  • Реле подбирается с учетом пускового тока двигателя
  • Для защиты реле от перенапряжения применяйте варисторы установленные параллельно цепи нагрузки
  • Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор)

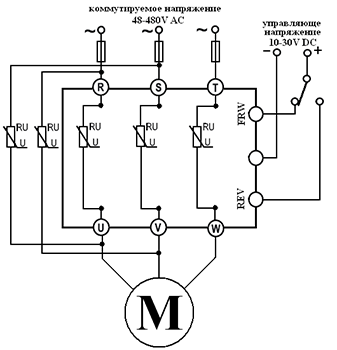

Схемы подключения:

18

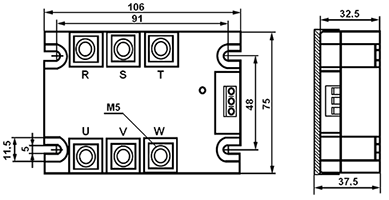

Внешний вид и габаритные размеры:

 3faz-revers20
