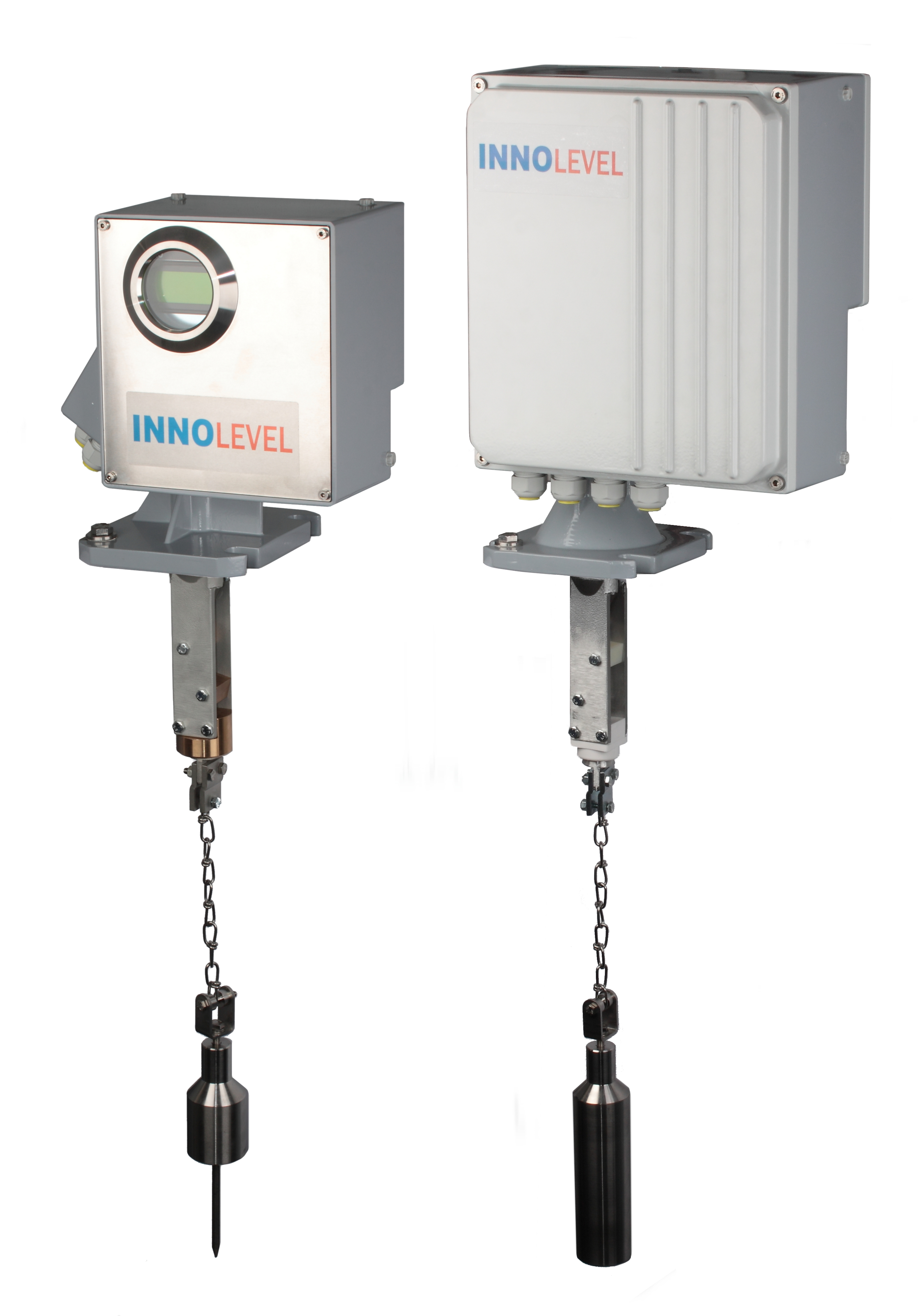

INNOLevel LOT Датчик измерения уровня сыпучих веществ

innolevel-lotПринцип работы INNOLEVEL LOT

INNOLevel Lot устанавливается на крышке емкости. Чувствительный груз, закрепленный на конце ленты которая намотана на катушку с электромеханическим приводом, опускается в емкость. Как только чувствительный груз касается поверхности измеряемого материала, направление вращения катушки меняется на противоположное и груз возвращается в свое исходное положение. Во время движения чувствительного груза вниз, пройденное расстояние измеряется электронно благодаря вращению катушки с лентой. Микропроцессор переводит измеренную дистанцию в аналоговый выходной сигнал, который учитывает особенности объема и геометрии силосной конструкции. Выходной сигнал обновляется после прикосновения чувствительного груза к измеряемому материалу.

Применяется для материалов:

  • мука
  • зерно
  • комбикорма
  • цемент
  • песок
  • пвх
  • опилки

Преимущества:

  • непрерывное измерение уровня заполнения
  • запыленность в бункере не влияет на работу прибора
  • простая установка и введение в эксплуатацию
  • встроенная система очистки ленты
  • подходит для измерения всех типов сыпучих веществ
  • измерение уровня границы раздела сред (осадок в жидкости)

Специальное разработанное экономичное решение для отраслей:

  • пищевая
  • комбикормовая
  • зерновая
  • цементная
  • деревообрабатывающая

Два исполнения:

  • стандартное, INNOLevel LOT серии IL-LT
  • для тяжелых условий эксплуатации INNOLevel LOT серии IL-LTS (special series)
Характеристики IL-LTХарактеристики IL-LTS
КорпусАлюминий, степень защиты IP67Алюминий ( нерж. сталь опционально),
степень защиты IP67
ДавлениеМакс. -0,2…0,1 барМакс. -0,2…0,1 бар
( -0,2…+4 Бар по запросу)
Напряжения питанияИсполнение АС: 90…253В 50-60 Гц
Исполнение DC: 20…28В
Исполнение АС: 180…253В 50-60 Гц
Исполнение AC: 90…127В 50-60 Гц
Диапазон измерений15 м; 32 м (42 м по запросу)15 м; 25 м; 35 м; 50 м; 70 м; 90 м
Сигнальный выход0-20мА/4-20 мА; 2 реле
(4 реле опционально)
0-20мА/4-20 мА; 2 реле ( 6 реле опционально)
ДопускиEAC, Ex, ГигиенаEAC, Гигиена
Температура процесса-40°C … +60°C,
(-40°C … +150°C опционально)
-40°C … +60°C, ( -40°C … +150°C ;
-40°C … +230°C
опционально)
ЧувствительностьОт 30 г/лОт 30 г/л
Технологическое подключениефланец DN 100 PN 16фланец DN 100 PN 16
