Комплектный 2-х фазный шаговый привод INNOSTEP Возможность управления двигателем без контроллера Экономичность и простота управления

Характеристики:

  • Питание блока управления 20–35 В.
  • Четыре диапазона установки скорости.
  • Возможность задания рампы скорости.
  • Возможность регулирования скорости от встроенного или внешнего потенциометра 0 – 10 кОм.
  • Двигатели с моментами 2,6 кГс*см; 7,2 кГс*см; 13,5 кГс*см; 26 кГс*см
  • Диаметры выходных валов 4,5мм; 6мм; 9,5мм.

Применения:

  • Малогабаритные, маломощные конвейеры
  • Дозаторы
  • Рекламные вращающиеся стойки
  • Упаковочное оборудование
  • Укупорочные автоматы
  • Этикетировочные автоматы

Инструкция по шаговому комплекту (pdf)

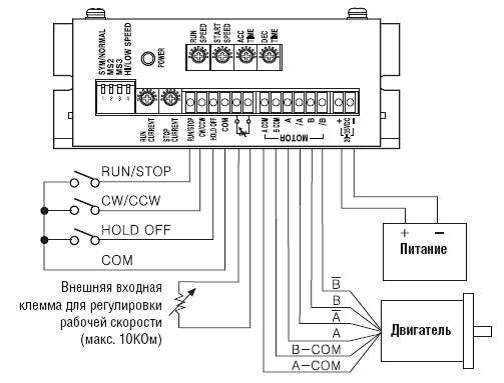

1

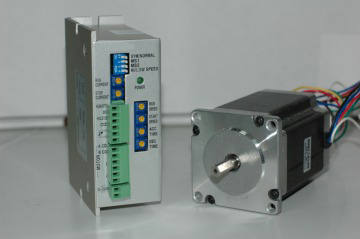

2Тип: INNOSTEP CSD-2-26-1
Двигатель с моментом 26 кГс*смК этому комплекту можно приобрести блок питания SPA 100-24

Спецификация шагового двигателя (pdf)

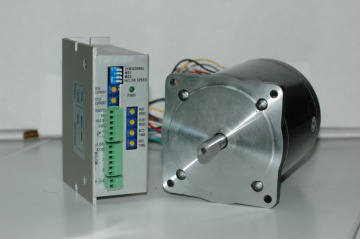

3Тип: INNOSTEP CSD-2-13.5-1
Двигатель с моментом 13,5 кГс*смК этому комплекту можно приобрести блок питания SPA 100-24

Спецификация шагового двигателя (pdf)

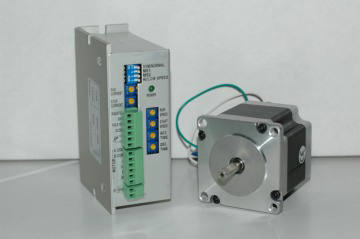

4Тип: INNOSTEP CSD-2-7.2-1
Двигатель с моментом 7,2 кГс*смК этому комплекту можно приобрести блок питания SPA 50-24

Спецификация шагового двигателя (pdf)

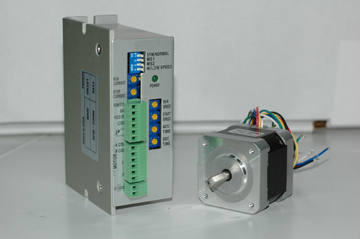

5Тип: INNOSTEP CSD-1.2-2.6-1
Двигатель с моментом 2,6 кГс*смК этому комплекту можно приобрести блок питания SPA 50-24

Спецификация шагового двигателя (pdf)

В качестве источников питания можно использовать наши блоки питания:

SPA 50-24 (для CSD-2-7.2-1, CSD-1.2-2.6-1)
SPA 100-24 (для CSD-2-13.5-1, CSD-2-26-1)
