AD1120-12F AD1120-24F Блок питания постоянного тока 120 Вт

 006 AD1150FSИсточник питания постоянного тока — это специальное устройство, которое позволяет получить в сети стабильное постоянное напряжение, то есть просто постоянный ток.Серия AD1120F

Мощность…………120Вт

Uвых: 12VDC±10%;

24VDC±10%

Uвх…100-240VAC

 Расшифровка номенклатурыcode

1. Серия блоков питания: AD - с креплением на DIN-рейку

2. Кол-во каналов: 1 – одноканальный, 2 - двухканальный

3. Выходная мощность: 048 – 48W (от 24 до 500W)

4 Напряжение на выходе: 24 – 24VDC, 12 – 12VDC

5. Диапазон входного напряжения: F – 100-240VAC, S – выбор 110/220VAC

6. Тип корпуса: S- компактный, R – с сигнализацией.

Преимущества источника питанияНесмотря на наличие вышеуказанных ограничений, блок питания 5А обладает рядом довольно значимых преимуществ, что обуславливает его широкое применение для обеспечения бесперебойной работы охранных сигнализаций и противопожарных систем. К достоинствам блока питания можно отнести его небольшие габариты, которые предоставляют возможность скрытого использования блока практически в любом месте.Кроме того, блок питания 5А способен достаточно эффективно работать при высоком диапазоне напряжения. Это позволяет значительно расширить его эксплуатационные возможности. Немаловажным является тот факт, что источник питания способен выдерживать очень высокие нагрузки. В результате блок питания 5А исключает возможность его неожиданного выхода из строя при изменении внешних факторов.
Дополнительные характеристикиКаждый экземпляр блока питания оборудован средствами электронной защиты от замыканий. Блок питания 5А характеризуется наличием коэффициента полезного действия на уровне восьмидесяти процентов. Кроме незначительных для обычного блока питания размеров, эта модель отличается сравнительно небольшим весом, который составляет в пределах двух с половиной килограммов.Важное обстоятельство для потребителя — это стоимость указанного блока, которая считается вполне умеренной. Рекомендуемое применение блока как посредника между системой безопасности или сигнализации и электрической сетью является наиболее рациональным и обоснованным, что позволяет реализовать весь функциональный потенциал, которым характеризуется блок питания 5А.

Особенности:

  • Высокое качество исполнения
  • Долгий срок службы
  • Высокий КПД
  • Естественная конвекция воздуха
  • Большая надежность
  • Крепление на DIN-рейку и стену
  • Потенциометр подстройки выходного напряжения
  • Защита по перегрузке, перенапряжению и к.з.

Технические характеристики

Модель

AD1120-12F

AD1120-24F

Uвх, V

100-240VAC, 47-63 Hz / 120-370VDC

Uвых, V

12VDC±10%

24 VDC±10%

Iном, А

10А

Рвых, W

120W

Пульсации и шум

100mVp-p

150mVp-p

КПД

81%

83%

Ограничение броска тока

22А/110VAC, 44A/220VAC

Защита по перенапряжению

15-17 VDC

27-30VDC

Работоспособность восстанавливается после нормализации напряжения

Защита по перегрузке

Ограничение выходной мощности

Защита от К.З.

Работоспособность восстанавливается после устранения К.З.

Окружающая среда

Рабочая температура

-20°С ~50°С, снижение выходной мощности на 2,5% с каждым увеличением температуры на 1°С с 50 до 70°С

Влажность воздуха

5%~95%, без образования конденсата

Допустимая вибрация

10Hz-2kHz  в 3-х осях

Стандарт по электромагнитной совместимости

EN 55011 Class B, EN 55022 Class B, EN 61000-4-2,3,4,5,6,8,11 Level 3

Стандарт
безопасности

CE EN 60950, UL 60950, CSA 22.2

Индикация

Зеленый светодиод наличия выходного напряжения

Способ установки

На стандартную 35-мм DIN рейку и на монтажную поверхность

Способ подключения

Винтовое соединение

Материал корпуса

Металл

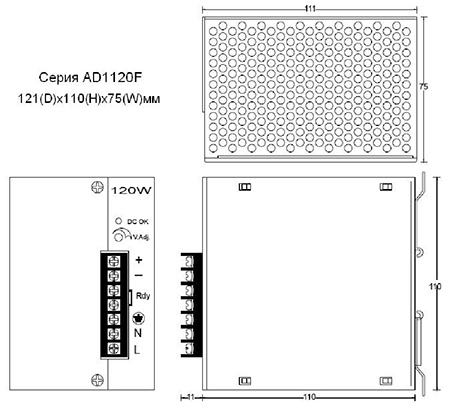

Габаритные размеры:

AD1120F2
