AD1500-12S, AD1500-24S Блок питания постоянного тока ACRO 500 Вт

 010 AD1500SИсточник питания постоянного тока — это специальное устройство, которое позволяет получить в сети стабильное постоянное напряжение, то есть просто постоянный ток.Серия AD1500SМощность………. 500Вт

Uвых: 12VDC±10%;

24VDC±10%

Uвх…115/230±15%VAC

 Расшифровка номенклатурыcode1. Серия блоков питания: AD - с креплением на DIN-рейку

2. Кол-во каналов: 1 – одноканальный, 2 - двухканальный

3. Выходная мощность: 048 – 48W (от 24 до 500W)

4 Напряжение на выходе: 24 – 24VDC, 12 – 12VDC

5. Диапазон входного напряжения: F – 100-240VAC, S – выбор 110/220VAC

6. Тип корпуса: S- компактный, R – с сигнализацией.

Особенности:

  • Высокое качество исполнения
  • Долгий срок службы
  • Высокий КПД
  • Естественная конвекция воздуха
  • Большая надежность
  • Крепление на DIN-рейку и стену
  • Потенциометр подстройки выходного напряжения
  • Защита по перегрузке, перенапряжению и к.з.
Технические характеристики:

Модель

AD1500-12S

AD1500-24S

Uвх, V

115/230±VAC15%,  47-63 Hz

Uвых, V

12VDC±10%

24 VDC±10%

Iном, А

42А

21А

Рвых, W

500W

Пульсации и шум

100mVp-p

150mVp-p

КПД

84%

Ограничение броска тока

22А/110VAC, 44A/220VAC

Защита по перенапряжению

15-17 VDC

27-30VDC

Работоспособность восстанавливается после нормализации напряжения

Защита по перегрузке

Ограничение выходной мощности

Защита от К.З.

Работоспособность восстанавливается после устранения К.З.

Окружающая среда

Рабочая температура

-20°С ~50°С, снижение выходной мощности на 2,5% с каждым увеличением температуры на 1°С с 50 до 70°С

Влажность воздуха

5%~95%, без образования конденсата

Допустимая вибрация

10Hz-2kHz  в 3-х осях

Стандарт по электромагнитной совместимости

EN 55011 Class B, EN 55022 Class B, EN 61000-4-2,3,4,5,6,8,11 Level 3

Стандарт
безопасности

CE EN 60950, UL 60950, CSA 22.2

Индикация

Зеленый светодиод наличия выходного напряжения

Способ установки

На стандартную 35-мм DIN рейку и на монтажную поверхность

Способ подключения

Винтовое соединение

Материал корпуса

Металл

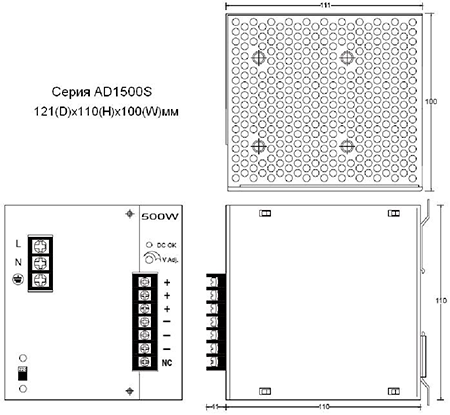

Габаритные размеры:

AD1500S2
