Однофазные твердотельные реле в корпусе промышленного исполнения



prom1Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.Одним из важнейших параметров для выбора твердотельного  реле является ток нагрузки. Для надежной и длительной эксплуатации необходимо выбирать реле с запасом по току, но при этом надо учитывать и пусковые токи, т.к. реле способно выдерживать 10-ти кратную перегрузку по току только в течение короткого времени (10мс).

Так при работе на активную нагрузку (нагреватель) номинальный ток реле должен быть на 30-40% больше номинального тока нагрузки, а при работе на индуктивную нагрузку (электродвигатель) необходимо учитывать пусковой ток, и запас по току должен быть увеличен в 6-10 раз.

Особенности реле:

  • Низкий уровень электромагнитных помех
  • Управляющее напряжение 3-32V DC, 70-280V AC
  • Высокий диапазон коммутационных токов
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

Расшифровка номенклатуры

code8

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)



Варианты исполнений



Выходное напряжение

Управляющее
напряжение

Номинальный коммутируемый ток

100A

120A

150A

200A

480V AC
“перекл. в 0″

3-32V DC

GDM10048ZD3

GDM12048ZD3

GDM15048ZD3

GDM20048ZD3

80-280V AC

GDM10048ZA2

GDM12048ZA2

GDM15048ZA2

GDM20048ZA2

Выходное напряжение

Управляющее
напряжение

Номинальный коммутируемый ток

250A

290A

400A

500A

480V AC
“перекл. в 0″

3-32V DC

GDM25048ZD3

GDM29048ZD3

GDM40048ZD3

GDM50048ZD3

80-280V AC

GDM25048ZA2

GDM29048ZA2

GDM40048ZA2

GDM50048ZA2



Технические характеристики и условия эксплуатации:



Модификация твердотельного реле

GDHxxxxxZD3

GDHxxxxxZA2

Коммутируемое напряжение

24-480V AC

Управляющее напряжение

3-32V DC

80-280V AC

Потребляемый ток в цепи управления

3-25mA

≤12mA

Напряжение вкл./выкл.

3V DC/1,5V DC

80V AC/50V AC

Максимальное пиковое напряжение

800V AC

Падение напряжения в цепи нагрузки

≤1,5V AC

Ток утечки (выключенное состояние)

≤10мА

Время переключения

10мс

Светодиодная индикация

есть

Напряжение пробоя

2500V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-20…+75°C

Относительная влажность

≤95º (без образования конденсата)

Габаритные размеры

94х25х38мм (100А, 120А), 94х34х38мм (150-290А)
115х53х53мм (400А, 500А)

Способ монтажа

Винтами на монтажную поверхность

Масса

≤500г (зависит от номинала тока)



Схемы подключения:

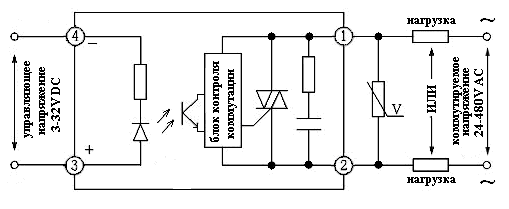

GDHxxxxxZD3

233

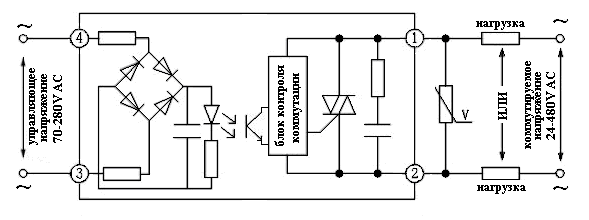

GDHxxxxxZA2

433

Внешний вид и габаритные размеры:

 prom2 14
