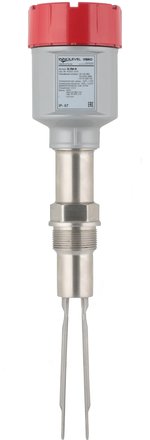

INNOLEVEL VIBRO серии N – Вибрационный датчик-сигнализатор уровня сыпучих материалов

Вибрационный сигнализатор уровня INNOLEVEL VIBRO серии N может применяться как сигнализатор уровня заполнения, опустошения или промежуточного уровня в емкостях с сыпучими веществами.

Датчик предназначен для использования с мелкозернистыми и пылевидными материалами, которые не склонны к налипанию.

Установка вертикально, горизонтально, под углом, а также — в ограниченном пространстве (например, в трубе выгрузки материала).

Принцип работы

Лопасти сигнализатора уровня, испытывая пьезоэлектрическое воздействие, вибрируют на механической резонансной частоте. Затухание колебаний (изменение амплитуды), возникающее вследствие покрытия лопастей датчика материалом, регистрируется электроникой. Как только зонды освобождаются от материала, они снова начинают вибрировать, что также регистрируется электроникой.

Стандартные примеры применения вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLEVEL VIBRO серии N:

Производство строительных материалов (цемент, песок, сухие смеси)
Пищевая промышленность (мука, соль, сахар)
Полимерная промышленность (полимерныйгранулят и пр.)
Химическая промышленность (минеральные удобрения, известь)
Агропромышленный комплекс (комбикорм, зерно, лузга)

Преимущества

Чувствительность от 10 гр/литр
Встроенная задержка выходного сигнала 0,5…30 секунд
Высокотемпературное исполнение до +250°С
цилиндрическая резьба G1 1/2″
Возможно изготовление датчиков с трубным удлинением до 4000 мм

Документация

Артикул	Описание	Удлинение
IL-VM-N	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +150 С, Pmax=10 bar , 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2″, нерж. сталь 304, выход — реле DPDT	200 мм
IL-VM-N-L300		300 мм
IL-VM-N-L500		500 мм
IL-VM-N-L1000		1000 мм
IL-VM-N-L1500		1500 мм
IL-VM-N-L2000		2000 мм
IL-VM-N-L2500		2500 мм
IL-VM-N-L3000		3000 мм
IL-VM-N-L3500		3500 мм
IL-VM-N-L4000		4000 мм
IL-VM-N-HT250	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +250 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2, нерж. сталь 304, выход- реле DPDT	200 мм
IL-VM-NPS	Вибрационный датчик предельного уровня сыпучих материалов в корпусе из нерж. стали, -40 +150 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2, нерж. сталь 304, выход- реле DPDT	200 мм
IL-VM-N-Ex	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ.ТР ТС 012/2011, -40 +150 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2″, нерж. cталь 304, выход- реле DPDT	200 мм
IL-VM-N-Ex-L300		300 мм
IL-VM-N-Ex-L500		500 мм
IL-VM-N-Ex-L1000		1000 мм
IL-VM-N-Ex-L1500		1500 мм
IL-VM-N-Ex-L2000		2000 мм
IL-VM-N-Ex-L2500		2500 мм
IL-VM-N-Ex-L3000		3000 мм
IL-VM-N-Ex-L3500		3500 мм
IL-VM-N-Ex-L4000		4000 мм
IL-VM-N-Ex-HT250	Вибрационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +250 С, Pmax=10 bar, 22-265 VAC — 20-46 VDC, IP 67, чувств. от 10 г/л, соединение- резьба G 1 1/2″, нерж. cталь 304, выход- реле DPDT	200 мм

Опции для вибрационного датчика уровня INNOLEVEL VIBRO серии N

Артикул	Описание	Внешний вид
ДУ 40 С	Гайка сталь 1 ½”
ДУ 40 СО	Гайка сталь оцинкованная 1 ½”
ДУ 40 S304	Гайка нерж. сталь 304, G 1 ½”
IL-MAV-G 1 1/2	Муфта перемещения, резьба G 1 ½”, нерж. сталь SUS304, Pmax=6bar Изменение глубины погружения вибрационного датчика серии IL-VM-N с трубным удлинением от 300 до 4000 мм.
IL-F155	Фланец, D=155 мм, нерж. сталь, прокладка NBR (макс. +150 C)
IL-F155H	Фланец, D=155 мм, нерж. сталь, прокладка металлографит (макс. +500 C)
