AD1048-24FS, AD1048-12FS Блок питания постоянного тока 48 Вт

 AD1048FSИсточник питания постоянного тока — это специальное устройство, которое позволяет получить в сети стабильное постоянное напряжение, то есть просто постоянный ток.Серия AD1048FSМощность……….. 48Вт

Uвых: 12VDC±10%;

24VDC±10%

Uвх………………100-240VAC

Источник бесперебойного и резервного питания — это важнейший элемент, который используется в охранно-защитном комплексе любого уровня и комплектации. Он способен обеспечивать исправную работу системы в целом в разных ситуациях. Источники позволяют нейтрализовывать и контролировать перепады напряжения, защищая электроприборы от возможных поломок и, повышая, таким образом, надежность и долговечность комплекса безопасности. Источник питания 12в обеспечивает работу аппаратуры при условии отсутствия в сети напряжения.

Применение источников питанияИсточники питания составляют довольно обширную категорию устройств, которые обеспечивают электропитание одного или нескольких электроприборов. Эти системы используются для обеспечения электроэнергией аппаратного комплекса или системы, которая состоит из нескольких комплексов. Источник питания 12в имеет небольшую мощность и подает напряжение в 12 вольт. Они оптимальны для обслуживания в частности систем охранной и пожарной сигнализации.
Критерии выбораВыбирая блок питания 12в, необходимо обратить внимания на несколько основных параметров. А именно:

  • Величину выходного напряжения
  • Выходную мощность устройств, так как это важно для определения возможностей устройств и числа приборов, которые оно сможет обслуживать
  • Период перехода, то есть когда блок питания 12в переходит на автономный модуль — аккумулятор
  • Продолжительность автономной работы, в частности время, на протяжении которого блок питания может обеспечивать работу электроприборов, подключенных к нему, за счет аккумуляторных батарей.

Блоки питания 12 вольт является важной частью любой охранной системы, в том числе телевидения, системы контроля доступа и противопожарной системы. Они оказывают сильное влияние на работу всех элементов охранных систем. Выбирая блок питания 12v, нужно обращать внимание на напряжение питаемых приборов, что составляет 12вольт.

Принцип работы блока питанияПринцип функционирования источника питания заключается в следующем: блоки питания 12 вольт обеспечивает наличие необходимого напряжения на выходе при номинальных показателях тока нагрузки. В это же время осуществляется зарядка батареи аккумулятора в режиме, над которым выполняется контроль. При падении напряжения в сети источник питания автоматически переключает полученную нагрузку на аккумуляторное питание. После чего в работу вступает контроль уровня аккумуляторных разрядов. При получении разряда аккумулятора на восемьдесят процентов нагрузка автоматически отключается для предотвращения поломки аккумулятора. Имеются модификации, оборудованные предварительным порогом для срабатывания защиты. В этом случае блок питания 12v издаёт сигнал и выполняется срабатывание открытого коллектора, с помощью которого данные об отключении передаются диспетчеру. Если в сети напряжение присутствует, то восстанавливается питание устройств и осуществляется зарядка аккумулятора.

Особенности:

  • Высокое качество исполнения
  • Небольшие габариты
  • Долгий срок службы
  • Высокий КПД
  • Естественная конвекция воздуха
  • Большая надежность
  • Крепление на DIN-рейку и стену
  • Потенциометр подстройки выходного напряжения
  • Защита по перегрузке, перенапряжению и к.з.

Расшифровка номенклатуры

code



Технические характеристики

Модель

AD1048-12FS

AD1048-24FS

Uвх, V

100-240VAC, 47-63 Hz

Uвых, V

12VDC±10%

24 VDC±10%

Iном, А

Рвых, W

48W

Пульсации и шум

100mVp-p

150mVp-p

КПД

80%

83%

Ограничение броска тока

22А/110VAC, 44A/220VAC

Защита по перенапряжению

20 VDC

40VDC

Работоспособность восстанавливается после нормализации напряжения

Защита по перегрузке

Ограничение выходной мощности

Защита от К.З.

Работоспособность восстанавливается после устранения К.З.

Окружающая среда

Рабочая температура

-20°С ~50°С, снижение выходной мощности на 2,5% с каждым увеличением температуры на 1°С с 50 до 70°С

Влажность воздуха

5%~95%, без образования конденсата

Допустимая вибрация

10Hz-2kHz  в 3-х осях

Стандарт по электромагнитной совместимости

EN 55011 Class B, EN 55022 Class B, EN 61000-4-2,3,4,5,6,8,11 Level 3

Стандарт
безопасности

CE EN 60950, UL 60950, CSA 22.2

Индикация

Зеленый светодиод наличия выходного напряжения

Способ установки

На стандартную 35-мм DIN рейку и на монтажную поверхность

Способ подключения

Винтовое соединение

Материал корпуса

Пластик

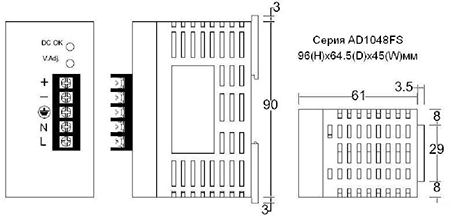

Габаритные размеры:

 AD1024F AD1048FS2
