UWT Nivotec – контроль уровня заполнения и визуализация

Документация

nt1000_01Nivotec NT 1000

Особенности

  • Визуализация состояния заполнения на сенсорном экране 5,7“
  • Наглядное и простое управление программным обеспечением для визуализации
  • Широкий спектр установок параметров отображения
  • Простое расширение количества отображаемых емкостей без ограничения конечного количества
  • Дистанционное управление через ПК
  • Отображение трендов уровня заполнения

NT 1000 как встраиваемый модуль

NT 1000 является 5,7“ сенсорной панелью, на которой отображается состояние заполненности силосных конструкций и емкостей. Применение возможно как для сыпучих материалов, так и для жидкостей. Панель устанавливается в имеющийся коммутационный шкаф и подключается к выходным сигналам и разъемам измерительной техники. Напряжение питания 24 В DC. Через разъем RS 485 панель обрабатывает следующие сигналы: аналоговые 4-20 мА, цифровые от датчиков предельного уровня или, также, Modbus RTU от сенсоров Nivowave®.

NT 1000, встроенная в коммутационный шкаф

Панель NT 1000 может поставляться как комплектная система с коммутационным шкафом, встроенная, с полностью подключенной проводкой. Должны быть подключены только сигналы датчиков и питающее напряжение, в соответствии с планом электрических соединений. При подключении к NT 1000 электромеханических лотовых систем, напр., SLS 3000, в дверце шкафа предусмотрены соответствующие элементы управления (кнопка старта, сигнализация ошибок, сигнализация крайнего положения).

nt2000_01Nivotec NT 2000

Особенности

  • Индикация уровня заполнения на LED-дисплеях в процентах, высоте, объемах или весе
  • Понятное и простое управление различными элементами индикации
  • Обработка аналоговых сигналов 4-20 мА любых датчиков
  • Контроль запонения при помощи сигнализации и управления запорной арматурой
  • Отдельный модуль управления для грузовой машины для комфортного и надежного контроля во время загрузки емкости

NT 2000 как отдельный коммутационный шкаф

NT 2000 является системой индикации и контроля уровня заполнения, построенной на базе коммутационного шкафа. Индикация уровня заполнения происходит на Nivotec® NT 10 LED-дисплеях, сигнализация граничных уровней «полный» и «пустой» осуществляется с помощью светодиодов. NT 2000 обрабатывает стандартный 4-20 мА и цифровой сигналы от любых уровнемеров.

Может быть встроена сигнализация «полный», которая с помощью сирены или лампывспышки подает звуковой или световой сигнал, сообщающий о достижении максимального уровня при заполнении. Данные устройства, сигнализирующие «Силос полный», могут быть установлены непосредственно возле емкостей. NT 2000 может быть оснащена управлением запорной арматурой.

Воизбежание переполнения, вентили наполняющих трубопроводов закрываются принудительно при срабатывании датчика верхнего уровня. Все функциональные элементы сигнализации «полный» и управления запорной арматурой интегрированы в коммутационный шкаф и управляются с него. Разрешение заполнения осуществляется посредством замка-выключателя.

NT 2000 является комплектной системой, через которую подается напряжение питания для датчиков. Поставляемый план электрических соединений разрабатывается под каждый конкретный проект.

или с дополнительным модулем для грузовой машины

Управление / отображение обеих функций, сигнализация «полный» и управление запорной арматурой, может осуществляться с помощью модуля для грузовой машины, расположенного непосредственно возле силосного комплекса. Светодиоды показывают какую емкость можно наполнять, а какая уже полная или, соответственно, пустая. Сигнализация «полный» квитируется на модуле.

nt3000_01Nivotec NT 3000

Особенности

  • Визуализация уровня заполнения на веб-сервер-модуле
  • Работа с визуализирующим ПО возможна одновременно со всех ПК, подключенных через Ethernet, при помощи стандартного браузера
  • Доступ защищен паролем
  • Возможен защищенный паролем удаленный опрос состояния заполнения из любой точки земного шара
  • Работа с ПО возможна также при помощи сенсорной панели, встроенной в коммутационный шкаф, или индикация уровней заполнения посредством LED-дисплеев в процентах, высотах, объемах, или весе; также светодиоды для уровней «полный» и «пустой»
  • Демонстрация трендов и сохранение данных
  • Обработка аналоговых сигналов 4-20 мА от любых датчиков, также Modbus RTU от систем Nivowave®
  • Контроль за наполнением при помощи сигнализации наполнения и управления запорной арматурой
  • Отдельный модуль управления для грузовой машины для комфортного и надежного контроля во время загрузки емкости

NT 3000 как отдельный коммутационный шкаф

Сердцем NT 3000 является веб-сервер-модуль, на котором работает визуализирующее ПО. Работа со всеми
функциями контроля и отображения уровня заполнения может производиться через эту визуализацию. Разъем Ethernet позволяет
работать с визуализацией одновременно со всех компьютеров, подключенных к этому разъему. Доступ защищен паролем.

Дополнительно, коммутационный шкаф может быть оснащен управляющими или отображающими элементами. При этом можно выбирать между сенсорной панелью с диагональю 7“ или 12,1“ или цифровыми индикаторами Nivotec® NT 10 со светодиодами, сигнализирущими «полный» / «пустой». Электромеханические лотовые системы запускаются через визуализацию. Сирена или лампа-вспышка, для сигнализации «полный», могут быть также установлены на емкость. Все функциональные элементы сигнализации «полный» и управления запорной арматурой интегрированы в коммутационный шкаф и управляются с него. Разрешение заполнения осуществляется, по выбору, при помощи замка-выключателя, щелчка мышью на визуализации, ввода номера на пульте оператора, сканера баркодов или передающего чипа.

NT 3000 является комплектной системой, через которую подается напряжение питания для датчиков. Помимо подключения Ethernet, NT 3000 комплектуется разъемом Profibus DP. Поставляемый с системой план электрических соединений разрабатывается под каждый конкретный проект.

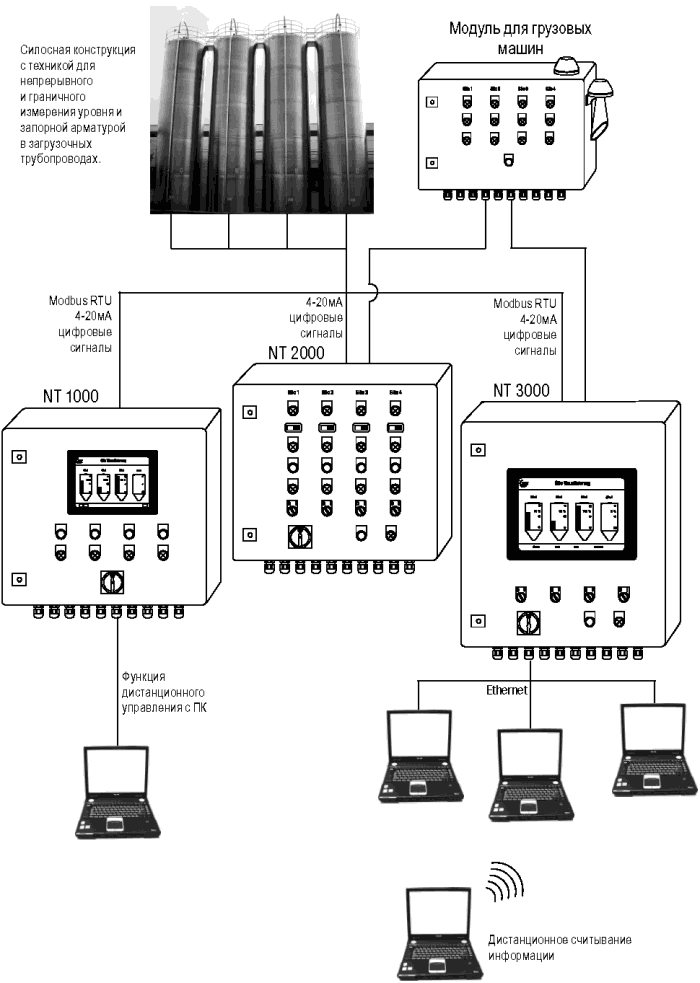

Пример применения

nivotec-use
