Устройства плавного пуска электродвигателя серии 3RW30 Siemens, Германия

Устройства 3RW30 выполняют плавный запуск/остановку двигателя. Двухфазное управление на протяжении всего периода разгона поддерживает ток во всех 3-х фазах на минимальном уровне.Систематическое действие напряжения плавного пуска не провоцирует неизбежные, к примеру, для пускателей по схеме «звезда–треугольник» пиковых токов и моментов. Использование УПП 3RW30 способствует снижению нагрузки на сеть, в результате чего срок ее службы значительно продлевается.Пользователь имеет возможность вносить изменения во временные показатели, в течение которых будет осуществляться плавный запуск/остановка.Регулировать можно и пусковой момент на валу двигателя.

Как результат, минимизируются пусковые токи и избыточный пусковой момент при запуске электродвигателя, что обеспечивает рациональную защиту электродвигателя, составляющих элементов технологического процесса, а также сети.3RW30 – Руководство для выбора.pdf (1,4 Мб)3RW30 – Руководство по эксплуатации (англ).pdf (0,6 Мб)

Базовые преимущества использования УПП 3RW30:

Компактность: пользователь может использовать имеющееся пространство в целях установки не одного изделия, а нескольких.
Простота настройки: за счет потенциометров достигается возможность просто и оперативно настроить режим работы УПП;
Наглядная индикация: активный режим работы УПП, а также информация о возникновении внештатных ситуаций выводится посредством расположенных на передней панели светодиодов;
Простой монтаж: УПП монтируется на DIN-pейку 35мм.

Общее описание:

ОСНОВНЫЕ ПАРАМЕТРЫ УПП

Напряжение питания:	220 В, 380 В (трехфазные)
Диапазон мощностей:	1,1–55 кВт включительно
Напряжение управления в диапазонах:	24-110 В AC/DC 110-230 В AC/DC
Время разгона:	0…20 с
Время остановки:	0…10 c
Начальное напряжение:	40…100% от номинального напряжения
Встроенный шунтирующий контактор

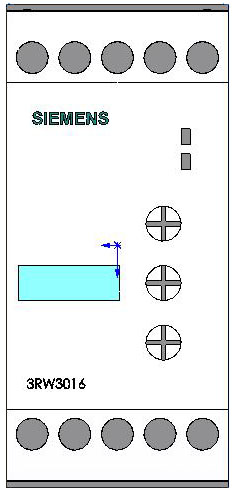

ОРГАНЫ УПРАВЛЕНИЯ УПП

ОПИСАНИЕ КОДОВ ДЛЯ ЗАКАЗА УПП

Мощность электродвигателя Рн, кВт, Uпит=380 В, 3Ф	Ток номинальный, А		Код устройства	Масса, кг
Мощность электродвигателя Рн, кВт, Uпит=380 В, 3Ф	Двигателя	УПП	Код устройства	Масса, кг
0,4	0,98	3	3RW3003-1CB54	0,2
0,55	1,5
0,75	2,0
1,1	2,5
1,5	3,6		3RW3013-1BB14	0,3
2,2	5,0	4.8	3RW3014-1BB14
3,0	6,5	4.8	3RW3014-1BB14
4,0	9	7.8	3RW3016-1BB14
5,5	12.5	11	3RW3017-1BB14	0,305
7,5	17.6	17	3RW3018-1BB14	0,49
11	25	23	3RW3026-1BB14	0,481
15	32	29	3RW3027-1BB14	0,489
18,5	38	34	3RW3028-1BB14	0,794
22	45	42	3RW3036-1BB14	0,779
30	63	58	3RW3037-1BB14	0,791
37	72	62	3RW3038-1BB14	1,66
45	80	73	3RW3046-1BB14	1,8
55	106	98	3RW3047-1BB14	1,81
		98	3RW3047-1BB14	1,81

Примечания:

1. Коды для заказа указаны для УПП, которые будут использоваться при температуре не выше 40°С. Если температура окружающей среды находится в пределах от 40°С до 50°С, важно выбирать устройства плавного пуска на один номинал старше. При 50°С – 60°С выбираются УПП на 2 номинала старше.

2. Коды для заказа указаны для моделей УПП с напряжением управления равным 110-230 В AC/DC; для УПП с напряжением 24 В AC/DC необходимо цифру 1 (предпоследняя позиция в обозначении) заменить на 0. Для примера: 3RW3024-1CB04 – модель оборудования для двигателя 5,5 кВт с напряжением 24В AC/DC

3. Для уточнения кодов заказа устройств плавного пуска для однофазных двигателей, двухскоростных двигателей или же электродвигателей с номинальным напряжением >380В, обращайтесь к специалистам консультационного центра.

На все тематические вопросы заказчиков и партнеров ответят представители технического отдела или менеджеры компании. Оборудование предусматривает долгосрочную гарантию при условии его правильного использования в условиях, предусмотренных производителем.

ВНЕШНИЙ ВИД УПП 3RW30


3RW3003-…	3RW301.-…	3RW302.-…	3RW303.-…	3RW304.-…

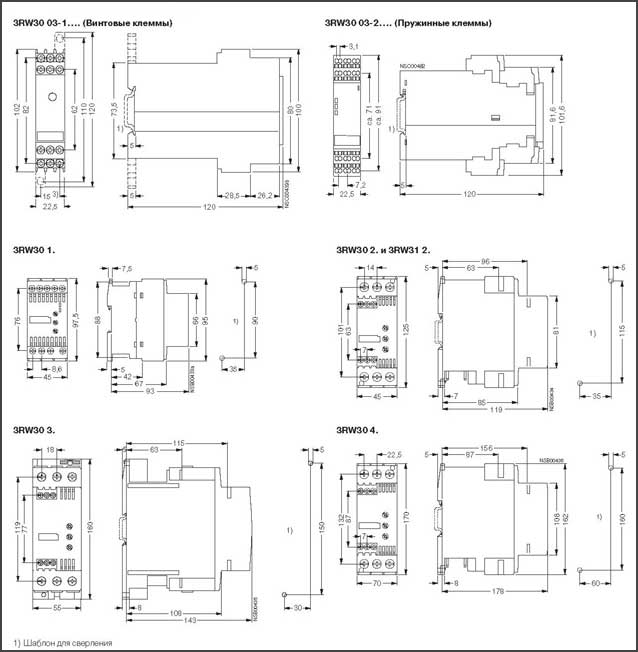

ГАБАРИТНЫЕ РАЗМЕРЫ УПП 3RW30
