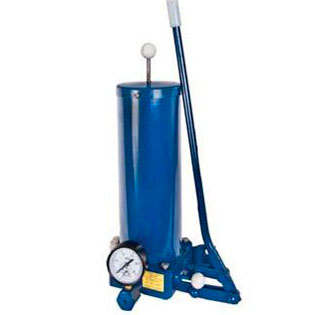

Станции смазки двухмагистральные ручные типа СДР

Станция смазочная двухмагистральная типа СДР относится к ручным станциям смазки, так как нагнетание смазочного материала, имеющего число пенетрации 250-360 (при 25°С), осуществляется вручную.

Смазочный материал должен быть отфильтрован от частиц размером не менее 0,25 мм и иметь температуру не ниже 15°С. Допускается эксплуатация станций ручных типа СДР и при более низких температурах на смазках, способных всасываться при этих температурах.

Станции смазки ручные типа СДР устанавливаются на различном оборудовании и подают консистентную смазку к автоматическим дозирующим питателям.
Станции смазки типа СДР монтируются вертикально и закрепляются болтами.

Станция смазки типа СДР состоит из следующих частей:
- резервуара с поршнем и штоком;
- корпуса;
- плунжера (установленного внутри корпуса);
- распределительного золотника;
-кронштейна с рукояткой;
- манометра;
- заправочного клапана.

Принцип действия станции смазки типа СДР состоит в следующем:

При качании рукоятки происходит нагнетание смазки в магистрали I и II, рукоятка при этом сообщает возвратно-поступательное движение плунжеру насоса. Переключение подачи смазки от одной магистрали на другую производится перемещением вручную золотника реверсивного клапана из одного крайнего положения в другое.

В положении «а» нагнетание смазки плунжерным насосом производится в магистраль I, магистраль II при этом соединяется через отверстие в корпусе с резервуаром станции. При переключении золотника в крайне правое положение (положение «б») смазка нагнетается в магистраль II, а магистраль I в этот момент соединена с резервуаром станции и разгружается от высокого давления.

Резервуар станции заполняется пластичной смазкой с помощью перекачного насоса (типа НПГ-М, который в комплект поставки станции не входит) только через заправочный фильтр.

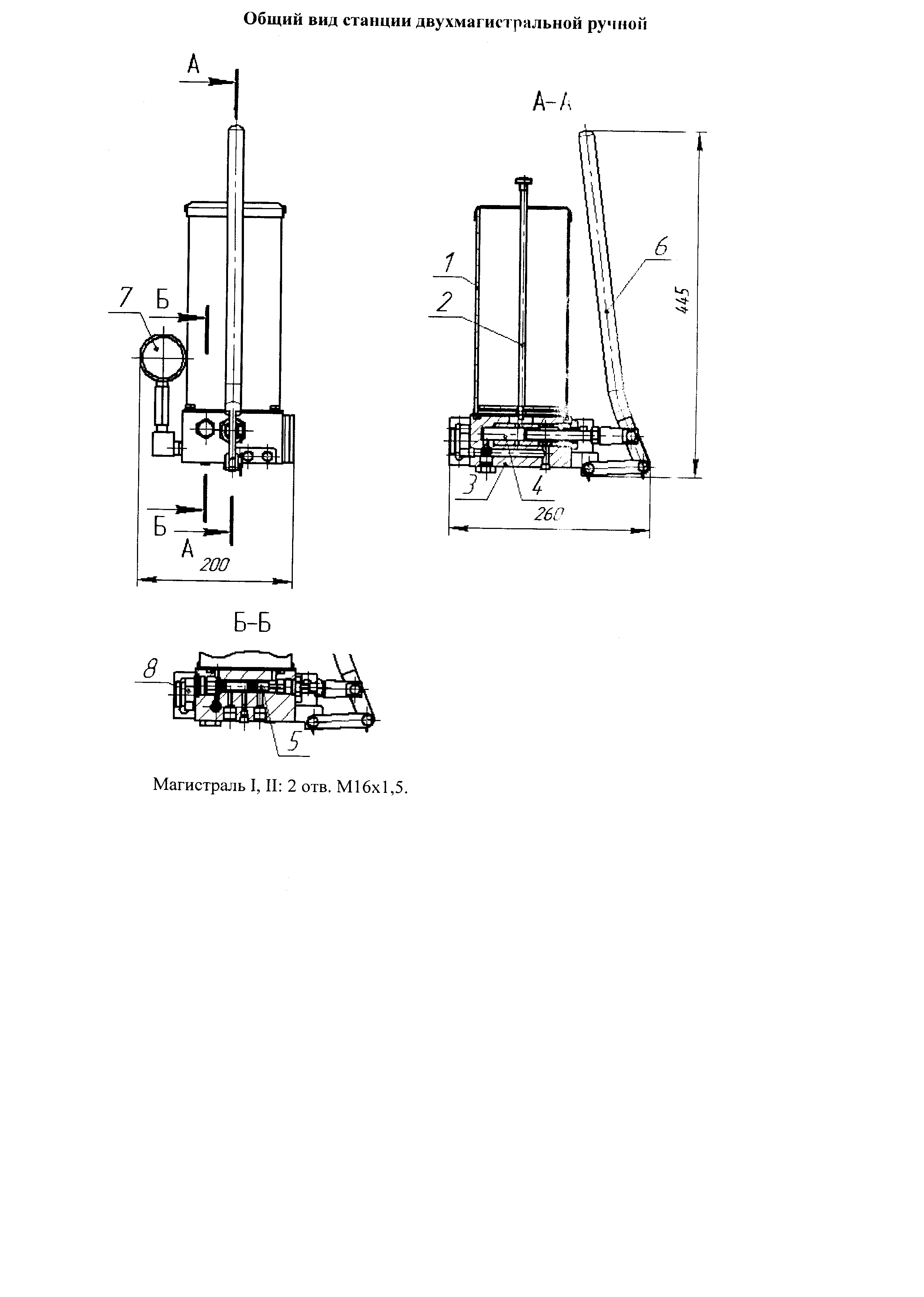

Устройство станции смазки двухмагистральной

Технические характеристики станций двухмагистральных ручных типа СДР

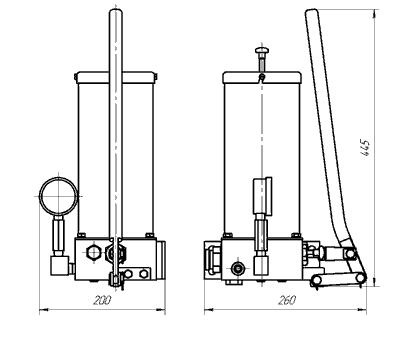

Габаритные размеры станций смазки типа СДР
