Реле давления малогабаритные МРД, МРДР
 | Реле давления МРД, МРДР малогабаритные предназначены для контроля давления в смазочных системах кузнечно-прессового оборудования, станков и других машин, работающих на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2 /с (сСт) при температуре маслаот +5°С до +50°С и температуре окружающей среды от +1°С до +40°С. Реле давления малогабаритные выпускают двух видов: нерегулируемые –МРД и регулируемые – МРДР. Климатическое исполнение и категория размещения реле давления, предназначенных для стран с умеренным и холодным климатом – УХЛ4, для стран с тропическим климатом – О4.1. |

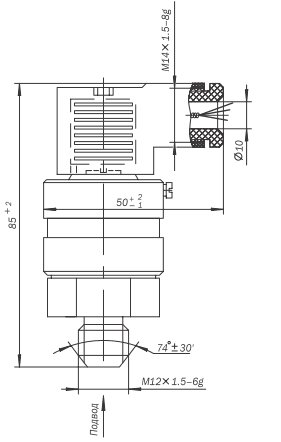

| Реле давления малогабаритное типа МРДР (регулируемое) | |
 | |

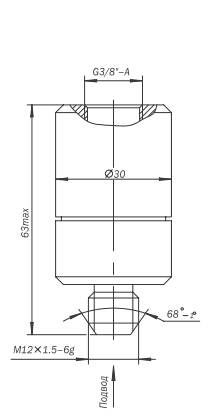

| Реле давления малогабаритное типа МРД (нерегулируемое) |
Основные технические характеристики реле давления МРД, МРДР:
| Наименование параметра | Норма для исполнений | |||||||||
| МРД-0,6 | МРД-6,3 | МРД-10 | МРД-16 | МРД-25 | МРД-32 | МРДР-1.6 | МРДР-6.3 | МРДР-32 | МРДР-63 | |
| Тип реле давления | нерег. | рег. | ||||||||
| Номинальное давление, МПа | 0,06 | 0,63 | 1,0 | 1,6 | 2,5 | 3,2 | 0,16 | 0,63 | 3,2 | 6,3 |
| Диапазон регулирования давления, МПа | - | 0,02–0,16 | 0,1–0,63 | 0,63–3,2 | 0,63–6,3 | |||||
| Допускаемая погрешность срабатывания, %, не более | ±10 | |||||||||
| Напряжение питания постоянного тока, В | 24 | |||||||||
| Длительный ток выходных контактов реле, А | 0,5 | |||||||||
| Частота включений в минуту, не более | 2 | |||||||||
| Масса, кг, не более | 0,15 | 0,2 | ||||||||
Условные сокращения в таблице: нерег. – нерегулируемое, рег. – регулируемое
 Реле давления малогабаритное типа МРДрегулируемое |  Реле давления малогабаритное типа МРД нерегулируемое |
Условное обозначение
Реле давления малогабаритного, нерегулируемого, на номинальное давление 2.5 МПа, предназначенного для стран с умеренным климатом:
Реле давления МРД – 25 УХЛ 4
Регулируемое, с диапозоном давлений 0.63 – 6.3 МПа, для стран с тропическим климатом:
Реле давления МРДР- 63 О4.1
