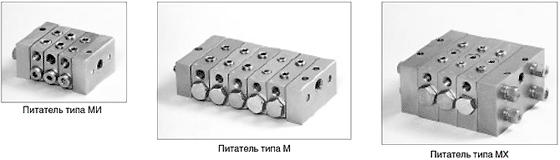

Питатели последовательные смазочные типа МИ, М, МХ, МГ
Питатели последовательные смазочные представляют собой дозирующие устройства, которые осуществляют подачу смазочного материала (минерального масла) к трущимся парам узлов и механизмов различных машин. Питатели последовательные смазочные входят в состав циркуляционных смазочных систем, систем смазки периодической подачи и прочих.
Питатели последовательные смазочные эксплуатируются на чистых минеральных маслах с кинематической вязкостью не менее 17 мм2/с (сСт), с номинальной тонкостью фильтрации не грубее 25 мкм и при t масла от +10С до +500С. Для пластичных смазочных материалов число пенетрации должно быть не менее 290 и тонкость фильтрации не грубее 100 мкм.
Питатели последовательные смазочные изготавливаются для районов с умеренно-холодным климатом (УХЛ), а также для тропического климата (О) и работают при t окружающей среды от +10с до +400С.

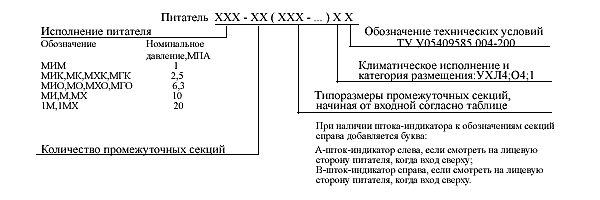

Структура условного обозначения
Пример условного обозначения: питатель МИ-3 (5Д-5Д-5Е) УХЛ4; питатель М-5 (35ЕВ-20Е-20Е-15Е-15Е) УХЛ4.
Устройство питателей последовательных смазочных :
Питатель представляет собой устройство, состоящее из набора секций:
–входной;
–промежуточных;
–выходной.
Промежуточные секции уплотнены по стыкам специальными прокладками или уплотнительными кольцами. Все секции питателя стянуты шпильками.
В питателе могут быть применены промежуточные секции любого типоразмера, но в пределах каждого исполнения по габариту. Для питателей типа МХО, МХ и 1МХ предпочтительнее расположение промежуточных секций в порядке возрастания цифр условных обозначений типоразмеров, начиная от ближайшей к входу смазочного материала. Для остальных типов питателей предпочтительнее расположение секций в обратном порядке.
Внутри каждой промежуточной секции расположен трёхпоясковый золотник, который имеет свободный ход и совершает возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определённой последовательности. В момент, когда все золотники совершат возвратно-поступательное движение, происходит вытеснение определённой дозы смазочного материала в точку смазки—это есть рабочий ход питателя. Питатель может начать работу независимо от начального положения золотника.
Каждая промежуточная секция имеет два отвода в точки смазки. Если есть необходимость получить один отвод в золотниковой секции, производящий за цикл двойную номинальную подачу масла, то нужно соединить два отвода, при этом один из отводов должен быть обязательно заглушен.
Для визуального контроля (или с помощью электросигнальных приборов) за работой питателя, а именно, за завершением цикла питателя, питатель может быть укомплектован узлом со штоком-индикатором. Шток-индикатор устанавливается на любой из промежуточных секций по необходимости. Однако шток-индикатор не может быть установлен в секциях следующих питателей:
–МИ: 5Д; 5Е;
–МО, М, 1М: 10Д; 10Е; 15Д; 15Е;
–МХО; МХ; 1МХ: 25Д; 25Е;
–МГО: 150Д; 150Е.
Технические характеристики питателей последовательных смазочных
| Вид исполнения | Номинальное давление на входе, МПа | Минимальное давление (перепад давлений), не более, МПа | Количество промежуточных секций | Вид смазочного материала | Номинальная частота циклов, мин-1 | Максимальная частота циклов, мин-1 |
| МИМ | 1,0 | 0,8 | 3-..7 | Жидкий | 6,0 | 60 |
| МИК | 2,5 | Жидкий, пластичный | 60 | 300 | ||
| МИО | 6,3 | Жидкий, пластичный | 60 | 300 | ||
| МИ- | 10 | Жидкий, пластичный | 60 | 300 | ||
| МК- | 2,5 | 1,2 | 3-..8 | Жидкий, пластичный | 60 | 300 |
| МО- | 6,3 | Жидкий, пластичный | ||||
| М- | 10 | Жидкий, пластичный | ||||
| 1М- | 20 | Пластичный | ||||
| МХК | 2,5 | 1,2 | 3-..8 | Жидкий, пластичный | 60 | 250 |
| МХО | 6,3 | Жидкий, пластичный | ||||
| МХ- | 10 | Жидкий, пластичный | ||||
| 1МХ- | 20 | Пластичный |
ПРИМЕЧАНИЕ: Цикл работы питателя характеризуется подачей смазочного материала в каждый отвод питателя за один двойной ход золотника каждой секции. Из отвода секции с маркировкой Е подача масла за цикл производится два раза.
| Типоразмер промежуточной секции | Номинальный подаваемый объем смазочного материала в один отвод за цикл, см3 | |||||||||||
| МИМ | МИК | МИО | МИ | МК | МО | М | 1М | МХК | МХО | МХ | 1МХ | |
| 5Д | 0,08 | - | - | |||||||||
| 5Е | 0,16 | - | - | |||||||||
| 10Д | 0,16 | 0,16 | - | |||||||||
| 10Е | 0,32 | 0,32 | - | |||||||||
| 15Д | 0,24 | 0,24 | - | |||||||||
| 15Е | 0,48 | 0,48 | - | |||||||||
| 20Д | - | 0,32 | - | |||||||||
| 20Е | - | 0,64 | - | |||||||||
| 25Д | - | 0,4 | 0,4 | |||||||||
| 25Е | - | 0,8 | 0,8 | |||||||||
| 30Д | - | 0,48 | - | |||||||||
| 30Е | - | 0,96 | - | |||||||||
| 35Д | - | 0,56 | - | |||||||||
| 35Е | - | 1,12 | - | |||||||||
| 50Д | - | - | 0,8 | |||||||||
| 50Е | - | - | 1,6 | |||||||||
| 75Д | - | - | 1,2 | |||||||||
| 75Е | - | - | 2,4 | |||||||||
| 100Д | - | - | 1,6 | |||||||||
| 100Е | - | - | 3,2 | |||||||||
| 125Д | - | - | 2,0 | |||||||||
| 125Е | - | - | 4,0 | |||||||||
| 150Д | - | - | 2,4 | |||||||||
| 150Е | - | - | 4,8 | |||||||||
Габаритные и присоединительные размеры питателей последовательных смазочных

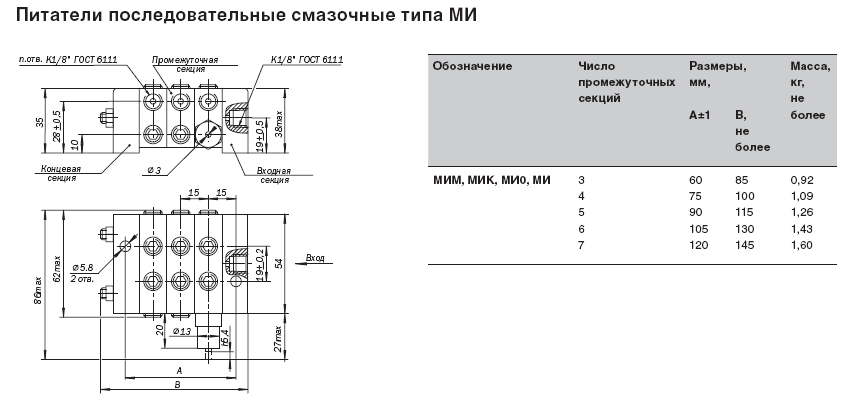

1) типа МИ, см.здесь;

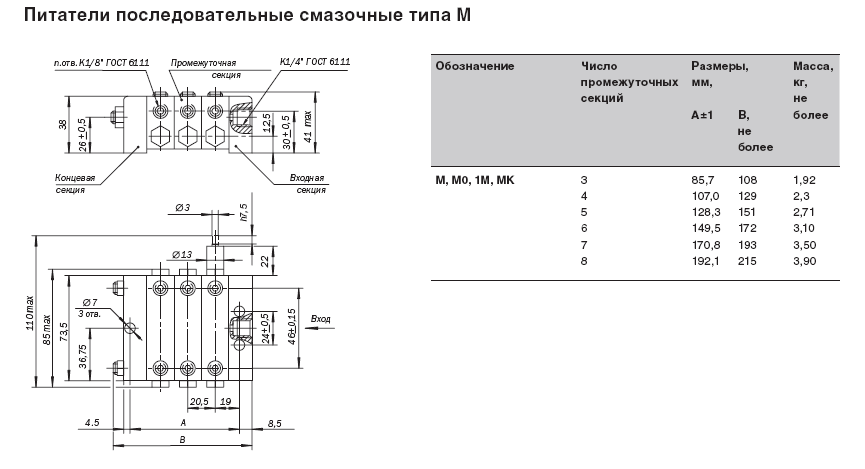

2) типа М, см.здесь;

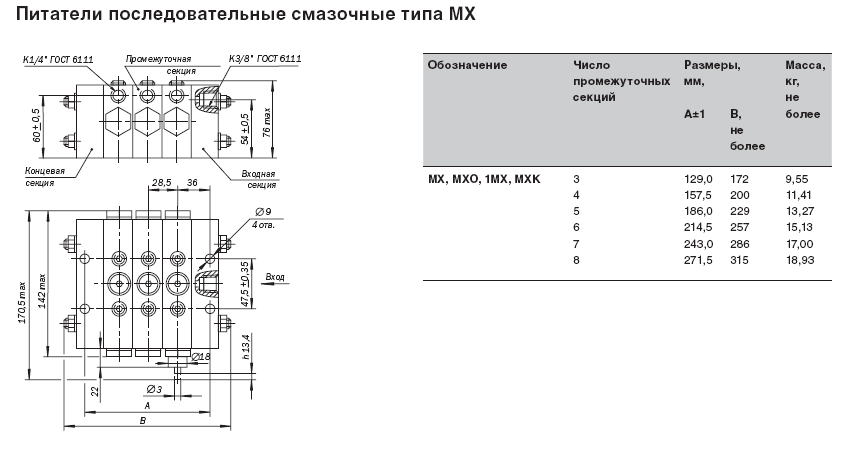

3) типа МХ, см.здесь;

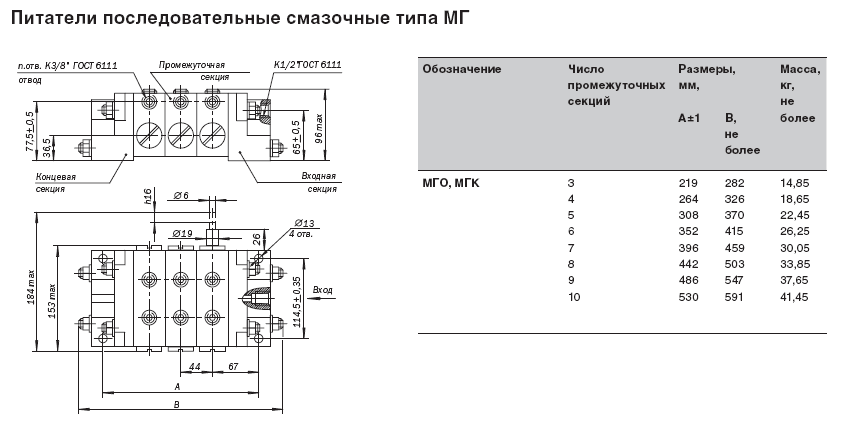

4) типа МГ, см.здесь.
