Гидрораспределитель, клапан – DS3, MD1L, DS5, DL5, DL5B, DSP7, DSP10

Направляющий распределитель с электромагнитным управлением; СЕТОР 03

Артикул: DS3
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 100 л/мин (пост. ток); 90 л/мин (перем. ток)
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Электрический разъем: вилка электроразъема по DIN 43650
Стандарт: CETOP 03

- Распределитель  с монтажной поверхностью в соответствии со стандартами ISO 4401 (CETOP RP121H).
- Корпус клапана (1) сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты (2) со сменными катушками (3) (для получения дополнительной информации об электромагнитах см. параграф 7).

- Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими взаимозаменяемыми золотниками (4) с различными положениями каналов.

- Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом (см. параграф 7.2).

- Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в специальных версиях:

- исполнение с дренажным отверстием Y     (см. параграф 13.2);
- исполнение с жиклерами в арматурных трубках для плавного переключения золотника (см. параграф. 13.3).

Направляющий распределитель с электромагнитным управлением в компактном исполнении; СЕТОР 03

Артикул: MD1L
Скачать PDF: Загрузить
Масса: 1,15 кг (с 1 электромагнитом); 1,42 кг (с 2 электромагнитами)
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 40 л/мин
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Максимальное рабочее давление: 250 бар – в линиях Р-A-B-T
Стандарт: CETOP 03

- Направляющий распределитель прямого действия, устанавливаемый на плите с монтажной поверхностью в соответствии со стандартами CETOP RP121H-4.2-4-03 и ISO 4401-03.
- Компактный дизайн с уменьшенными размерами электромагнита, подходящий для установки в миниатюрных силовых блках, а также для использования в  мобильных системах и сельском хозяйстве.
- Корпус клапана сделан  из  литого чугуна повышенной прочности с широкими внутренними протоками для минимизации падения давления потока. Используются маслонаполненные электромагниты (более подробная информация об
электромагнитах приведена в параграфе 6).
- Клапан поставляется в 3-х или 4-линейном исполнении и с несколькими взаимозаменяемыми золотниками,
рассчитанными на различную коммутацию отверстий.
- Клапан поставляется с электромагнитами, рассчитанными на питание постоянным или выпрямленным током и с четырьмя различными типами электроразъемов для удовлетворения требований, предъявляемых при различныхвариантах установки (см.параграф9).
- Клапан обычно поставляется с кнопкой ручного управления с защитным колпачком, обеспечивающим защиту в соответствии со стандартом IP65.

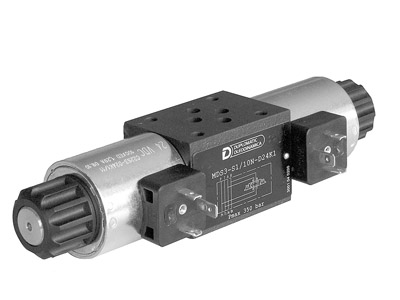

Направляющий распределитель с электромагнитным управлением. Модульное исполнение; СЕТОР 03

Артикул: MDD44
Скачать PDF: Загрузить
Масса: 2,0 кг для MDD44-S; 1,5 кг MDD44-TA/TC
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 50 л/мин
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Стандарт: CETOP 03

– MDD44 используется для переключения нескольких направлений потока. Примеры использования приведены в каталоге 41200. параграф 10.3.
– Отверстия для масляных потоков проходят непосредственно через весь корпус клапана, и, благодаря такой конструкции, MDD44 может собираться с любыми модульными клапанами стандарта CETOP 03.
– Подключение клапана параллельно к линиям P, T, A и B контура позволяет легко создавать различные гидравлические системы, снижая падение давления до минимального уровня.

Отсечной клапан с электромагнитным управлением; СЕТОР 03

Артикул: MDF3
Скачать PDF: Загрузить
Масса: 1,5 кг
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 50 л/мин
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Максимальное рабочее давление: 350 бар
Стандарт: CETOP 03

– Отсечной электромагнитный клапан прямого действия поставляется в двух исполнениях: с разгруженными магистралями и с перекрытыми магистралями.
– Клапан обычно используется с направляющими сервораспределителями для обеспечения защиты гидравлических магистралей при потере электрического питания.
– Клапан имеет взаимозаменяемые катушки.

Направляющий распределитель с электромагнитным управлением; СЕТОР 05

Артикул: DS5
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 150 л/мин (пост. ток); 120 л/мин (перем. ток)
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Классы 20/18/15 для ISO 4406:1999
Электрический разъем: вилка электроразъема по DIN 43650
Стандарт: CETOP 05

- Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H – 4.2-4-O5 и ISO 4401-05.
- Корпус клапана 1 сделан из высокопрочного литого чугуна с широкими внутренними проходами, с целью уменьшения падения давления потока. Используются маслонаполненные электромагниты 2 с взаимозаменяемыми катушками 3 (для получения дополнительной информации об электромагнитах см. параграф 7).
- Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников 4 с различными положениями каналов.
- Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом (см. каталог 49 000).
- Направляющие распределительные клапаны   DS5 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в следующих специальных версиях:
- версии с внешним дренажным отверстием Y на монтажной плите (см. параграф 12.2).
- версии с плавным переключением золотника (см. параграф. 12.3).
- версии с регулируемым временем переключения золотника (см. параграф. 12.4).

Распределитель с электроуправлением в компактном исполнении.

DL5
Артикул: DL5
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 150 л/мин (пост. ток); 120 л/мин (перем. ток)
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Классы 20/18/15 для ISO 4406:1999
Электрический разъем: вилка электроразъема по DIN 43650
Стандарт: CETOP 05

- Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H – 4.2-4-O5 и ISO 4401-05.
- Корпус клапана 1 сделан из высокопрочного литого чугуна с широкими внутренними проходами, с целью уменьшения падения давления потока. Используются маслонаполненные электромагниты 2 с взаимозаменяемыми катушками 3 (для получения дополнительной информации об электромагнитах см. параграф 7).
- Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников 4 с различными положениями каналов.
- Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом (см. каталог 49 000).
- Направляющие распределительные клапаны   DS5 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в следующих специальных версиях:
- версии с внешним дренажным отверстием Y на монтажной плите (см. параграф 12.2).
- версии с плавным переключением золотника (см. параграф. 12.3).
- версии с регулируемым временем переключения золотника (см. параграф. 12.4).

Распределитель с электроуправлением в компактном исполнении.

DL5B
Артикул: DL5B
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 150 л/мин (пост. ток); 120 л/мин (перем. ток)
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Классы 20/18/15 для ISO 4406:1999
Электрический разъем: вилка электроразъема по DIN 43650
Стандарт: CETOP 05

— Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP
RP121H и ISO 4401-05.
— Клапан подходит для специальных применения, где требуются малые размеры электромагнитов.
— Корпус клапана сделан из высокопрочного литого чугуна с широкими внутренними проходами, с целью уменьшения
падения давления потока. Используются маслонаполненные электромагниты с взаимозаменяемыми катушками.
— Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников 4 с различными положениями каналов.
— Клапан поставляется только с электромагнитами

Направляющий распределитель с электромагнитным управлением. Модульное исполнение; СЕТОР 05

MDD44
Артикул: DD44
Скачать PDF: Загрузить
Масса: 4,5 кг для DD44-S; 3,6 кг DD44-TA/TC
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 75 л/мин
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 9 по NAS 1638
Максимальное рабочее давление: 280 бар – в линиях Р-А-B; 140 бар – в линии Т
Стандарт: CETOP 05

– DD44 используется для переключения нескольких направлений потока рабочей жидкости или для выбора давлений. Примеры использования приведены в параграфе 7.
– Отверстия для потоков масла проходят непосредственно через весь корпус клапана, и, благодаря такой конструкции, DD44 может собираться в одном блоке с любыми модульными клапанами стандарта CETOP 05.
– Специальное подключение клапана параллельно к линиями P, T, A и B контура позволяет легко строить различные конфигурации гидравлических систем, снижая падение давления до минимального уровня.

Распределитель с пилотным электромагнитным или гидравлическим управлением; СЕТОР Р05, СЕТОР 08

Артикул: E*P4
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Максимальное рабочее давление: 320 бар – в линиях Р-А-B (стандартная версия), 420 бар (версия Н); 250 бар – в линии Т (версия с внешним дренажом)
Стандарт: CETOP P05, CETOP 08

— Клапан с пилотным управлением E*P4 состоит из 4-линейного распределителя с гидравлическим управлением с монтажной поверхностью стандарта CETOP, управляемого путевым распределителем с электромагнитным управлением стандарта CETOP 03.
— Выполнены в соответствии с размером CETOP 05 для значений расхода до 140 л/мин и размером CETOP 08 для значений расхода до 600 л/мин.
— Поставляются с различными типами золотников (см. параграф 2) и с несколькими вариантами пилотного управления.
— Поставляются как с электромагнитным, так и с гидравлическим управлением со стороны X и Y.
— Питание пилотного управления и дренаж могут осуществляться изнутри или извне клапана путём установки или удаления соответствующих заглушек в главном распределителе (см. параграф 6).

Распределитель с пилотным электромагнитным или гидравлическим управлением; СЕТОР 07

Артикул: DSP7 (DSC7)
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 300 л/мин
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Максимальное рабочее давление: 320 бар – в линиях Р-А-B (стандартная версия), 420 бар (версия Н); 250 бар – в линии Т (версия с внешним дренажом)
Стандарт: CETOP 07

— Клапан с пилотным управлением DSP7 состоит из 4-линейного распределителя с гидравлическим управлением CETOP 07 с монтажной поверхностью, соответствующей стандартам CETOP, управляемого пилотным распределителем с электромагнитным управлением стандарта CETOP 03.
— Может поставляться с различными типами золотников (см. параграф 2) и с несколькими вариантами пилотного управления.
— Может поставляться как с электромагнитным, так и с гидравлическим управлением со стороны X и Y.
— Питание пилотного управления и дренаж могут осуществляться изнутри или извне клапана путём установки или удаления соответствующих заглушек в главном распределителе (см. параграф 9).

Распределитель с пилотным электромагнитным или гидравлическим управлением; СЕТОР 10

Артикул: DSP10 (DSC10)
Скачать PDF: Загрузить
Масса: 50 кг для DSP10, 48 кг для DSС10
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 1100 л/мин
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Максимальное рабочее давление: 320 бар – в линиях Р-А-B (стандартная версия); 210 бар – в линии Т (версия с внешним дренажом)
Стандарт: CETOP 10

— Распределитель с пилотным управлением DSP10 состоит из 4-линейного распределителя с гидравлическим управлением CETOP 10 с монтажной поверхностью, соответствующей стандартам CETOP, управляемого пилотным распределителем с
электромагнитным управлением стандарта CETOP 03.
— Может поставляться с различными типами золотников (см. параграф 2) и с несколькими вариантами пилотного управления.
— Может поставляться как с электромагнитным, так и с гидравлическим управлением со стороны линий X и Y.
— Питание пилотного управления и дренаж могут осуществляться изнутри или извне клапана путём установки или удаления соответствующих заглушек в главном распределителе (см. параграф 9).

Направляющие распределители с электромагнитным управлением и сконтролем положения золотника; СЕТОР 03, СЕТОР 05, СЕТОР Р05, СЕТОР 07, СЕТОР 08

Артикул: DS3M, DS5M, E*P4M
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Стандарт: CETOP 03, CETOP 05, CETOP P05, CETOP 07, CETOP 08

— Направляющие распределители с электромагнитным управлением и с контролем положения золотника поставляются с индуктивным бесконтактным датчиком, определяющим положение золотника клапана (в случае направляющих распределительных клапанов с внешним пилотным управлением производится контроль главного золотника).
— Обычно, датчик PNP с нормально замкнутыми контактами контролирует свободное положение золотника (при обесточенном электромагнитном клапане), позволяя, таким образом, при подключении к электронной логической схеме, определять состояние направляющего распределителя и контролировать комбинированную функцию золотника (см. параграф 5.4).
— Клапаны размеров CETOP 03 и CETOP 05 – прямого действия, в то время как клапаны размеров CETOP P05, CETOP 07 и CETOP 08 имеют пилотное управление.
— Клапаны прямого действия поставляются с маслозаполненными электромагнитами и только для постоянного тока (доступные напряжения приведены в параграфе 5.2).
— Информация о типах и выборе доступных золотников приведена в параграфе 1 – Конфигурации.

Направляющие распределители с электромагнитным управлением. Взрывобезопасное исполнение; СЕТОР 03, СЕТОР Р05, СЕТОР 07, СЕТОР 08

Артикул: MD1K, E*P4K
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+40 C
Диапазон температуры рабочей жидкости: -20…+60 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Стандарт: CETOP 03, CETOP P05, CETOP 07, CETOP 08

— Направляющие распределители с электромагнитным управлением выполнены в соответствии со стандартами ATEX 94/9/CE и соответствуют для применения в потенциально взрывоопасных средах, находящихся в пределах классификации ATEX -  II 2G для газа (исполнение K) или ATEX – II 2D для пыли (исполнение KD).
— Благодаря специальной конструкции электромагнита эти распределители обеспечивают безопасную эксплуатацию в системах, установленных в опасной окружающей среде в отношении взрывоопасности (электрические характеристики см. п. 6.2).
— Распределители представляют собой клапаны  прямого действия, размер CETOP 03, а также клапаны с пилотным управлением – CETOP P05, CETOP 07, CETOP 08. Клапан с пилотным управлением, CETOP 10, может быть поставлен по заказу.
— Клапан и распределитель всегда поставляется вместе с сертификатом соответствия указанным выше стандартам.

Направляющие распределители с ручным управлением; СЕТОР 03, CETOP R05

Артикул: DSH*
Скачать PDF: Загрузить
Масса: 2,1 кг для DSH3; 4,2 кг для DSH5
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Номинальный расход: 75 л/мин для DSH3, 120 л/мин для DSH5
Стандарт: CETOP 03, CETOP R05

- DSH* направляющие распределители золотникового типа с ручным управлением производятся в 3-х или 4-х линейном исполнении с различными типами золотников (1).
- Корпус распределителя (2) изготовлен из высокопрочного литого чугуна с широкими внтренними каналами для меньшения падения давления.
- Распределители производятся с 2-х или 3-х позиционным исполнением золотника с возвратной пружиной или механическим фиксатором положений.
- Рычаг управления (3) может быть легко повернут на 90° (только  для DSH5) или  180° (DSH3, DSH5) относительно базового исполнения для удобства переключения распределителя.
- Отверстие внешнего дренажа Y для DSH5 выполнено по стандарту CETOP R05 и должно использоваться при давлении в сливной магистрали Т более 25 бар.
- Отверстие внешнего дренажа Y также может быть заказано для DSH3 (CETOP 03) и  должно использоваться при давлении в сливной магистрали Т более 25 бар (смотри параграф 1).

Направляющие распределители с пневматическим управлением; СЕТОР 03, CETOP R05

Артикул: DSA*
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Классы 20/18/15 для ISO 4406:1999
Номинальный расход: 75 л/мин для DSA3, 120 л/мин для DSA5
Стандарт: CETOP 03, CETOP R05

- DSA* направляющие гидрораспределители золотникового типа с прямым пневматическим управлением (1) производятся в 3-х или 4-х линейном исполнении с различными типами золотников (2).
- Корпус распределителя (3) изготовлен из высокопрочного литого чугуна с широкими внтренними каналами для меньшения падения давления.
- Распределители производятся с 2-х или 3-х позиционным исполнением золотника с возвратной пружиной или механическим фиксатором положений.
- Отверстие внешнего дренажа Y для DSA5 выполнено по стандарту CETOP R05 и должно использоваться при давлении в сливной магистрали Т более чем 25 бар.
- Отверстие внешнего дренажа Y также может быть заказано для DSA3 (CETOP 03) и  должно использоваться при давлении в сливной магистрали Т более 25 бар (смотри параграф 1).

Направляющие распределители с гидравлическим управлением; СЕТОР 03, CETOP R05

Артикул: DSC*
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Классы 20/18/15 для ISO 4406:1999
Стандарт: CETOP 03, CETOP R05

- DSС* направляющие гидрораспределители золотникового типа с прямым гидравлическим управлением (1) производятся в 3-х или 4-х линейном исполнении с различными типами золотников (2).
- Корпус распределителя (3) изготовлен из высокопрочного литого чугуна с широкими внтренними каналами для меньшения падения давления.
- Распределители производятся с 2-х или 3-х позиционным исполнением золотника с возвратной пружиной или механическим фиксатором положений.
- Отверстие внешнего дренажа Y для DSС5 выполнено по стандарту CETOP R05 и должно использоваться при давлении в сливной магистрали Т более чем 25 бар.
- Отверстие внешнего дренажа Y также может быть заказано для DSС3 (CETOP 03) и  должно использоваться при давлении в сливной магистрали Т более 25 бар (смотри параграф 1).

Направляющий распределитель клапанного типа с электромагнитным управлением; СЕТОР 03

Артикул: DT03
Скачать PDF: Загрузить
Масса: 1,3 кг
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+70 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 25 л/мин
Диапазон вязкостей жидкости: 2,8…380 сСт
Рекомендуемая фильтрация: < 25 мкм
Максимальное рабочее давление: 250 бар
Стандарт: CETOP 03

- Направляющий распределитель с уплотнением в виде конического седла.
- Двух или трехлинейные варианты с возможностью герметизации в двух направлениях для двухлинейного клапана.
- Герметичные маслозаполненные электромагниты, доступные как в версии для постоянного тока, так и в версии для выпрямленного переменного тока.

Направляющий распределитель клапанного типа с электромагнитным управлением. Модульное исполнение; СЕТОР 03

Артикул: MDT
Скачать PDF: Загрузить
Масса: 1,7 кг для MDT-T; 1,2 кг для MDT-SA/SB
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+70 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 2,8…380 сСт
Рекомендуемая фильтрация: < 25 мкм
Максимальное рабочее давление: 250 бар
Макс. расход в свободных магистралях: 65 л/мин
Стандарт: CETOP 03
Макс. расход в магистралях регулируемого расхода: 25 л/мин

- Направляющий распределитель с уплотнением в виде конического седла.
- Двухлинейное исполнение, с нормально закрытым состоянием, с герметизацией в обоих направлениях при обесточенном электромагните.
- Герметичные маслозаполненные электромагниты, доступные как в версии для постоянного тока, так и в версии для выпрямленного переменного тока.

Встраиваемый распределитель клапанного типа с электромагнитным управлением. 3/4″-16 UNF-2B ISO725.

Артикул: KT08
Скачать PDF: Загрузить
Масса: 0,32 кг
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Максимальное рабочее давление: 350 бар
Номинальный расход: 50 л/мин

- Модель KT08 представляет собой 2-х линейные встраиваемые электромагнитные клапаны нормально закрытого (НЗ) или нормально открытого (НО) исполнения с номинальным расходом 50 л/мин.
- Благодаря клапанному типу запорного элемента модель имеет низкую внутреннюю утечку, которая становится еще меньше по мере увеличения давления.
- Клапан поставляется без катушки или с катушкой под постоянный ток. Также могут использоваться катушки под выпрямленный переменный ток. Электрический разъем на катушках может быть выполнен по 4-м наиболее популярным в мире стандартам (смотри параграф 8).
- Для всех версий, как опция, доступно ручное дублирование управления (смотри параграф 7).

Многосекционный направляющий распределитель

Артикул: BD6
Скачать PDF: Загрузить
Масса: 1,84 кг
Диапазон температуры окружающей среды: -20…+50 С
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 40 л/мин (параллельный способ монтажа); 25 бар (последовательный способ монтажа)
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: согласно ISO 4406:1999 класс 20/18/15
Максимальное рабочее давление: 280 бар (отверстия P-A-B, параллельный способ); 250 бар (отверстия P-A-B, последовательный способ); 250 бар (отверстия Т-Т1)

- Клапан BD6 является многосекционным направляющим распределителем, благодаря дизайнерскому решению он имеет плавно закругленные формы корпуса.
- Клапан поставляется с последовательным или параллельным способом монтажа с возможностью присоединения до 6-ти секций.
- Клапаны, имея высокие расходные характеристики совместно с компактностью, нашли применение в мобильной технике и в промышленности с использованием мини станций.
- Отверстия А, В, Р и Т: – 3/8” BSP
- При параллельном способе монтажа существует возможность применения встроенных гидрозамков.
- При последовательном способе монтажа максимальное рабочее давление составляет 250 бар

Многосекционный пропорциональный распределитель с функцией “Load sensing”

Артикул: BLS6
Скачать PDF: Загрузить
Масса: 4,5 кг
Диапазон температуры окружающей среды: -20…+50 С
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 45 л/мин (отверстия А и В); 100 л/мин (отверстия Р1 и Р2); 120 л/мин (отверстие Т1)
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: согласно ISO 4406:1999 класс 18/16/13
Максимальное рабочее давление: 300 бар (отверстия А и В); 250 бар (отверстия Р1 и Р2); 20 бар (отверстие Т1)

- Клапан BLS6 является направляющим распределителем с возможностью сборки до 8-ми секций.
- Каждая секция имеет компенсатор давления, позволяющий сохранять постоянный расход, не зависимо от изменения нагрузки.
- Блок распределителей с компенсаторами давления допускает одновременную работу нескольких исполнительных органов независимо друг от друга без изменения настроенного расхода при условии, что требуемый расход не превышает производительности насоса. Сумма одновременных расходов не должна превышать 90% от входного расхода.
- Отверстия А и В: – 1/2” BSP
- Отверстия Р1, Р2 и Т1: – 3/4” BSP

Обратные клапаны. Встраиваемый тип

Артикул: VR*-I
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Рекомендуемая фильтрация: < 25 мкм

- Клапаны VR*-I представляют собой однолинейные обратные клапаны с конструкцией встраиваемого типа и могут использоваться в блоках или в панелях.
- В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой.
- Тарелка открывается, когда давление на входной линии  ”A” превышает значение, установленное на пружине, добавленное к давлению на выходной линии “B”.
- Может поставляться в трёх размерах для расходов до 300 л/мин и с тремя различными установленными значениями давления срабатывания.

 Клапан “ИЛИ”. Встраиваемый тип

Артикул: VSK*
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 C
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 20/18/15 по ISO 4406:1999

- Клапан VSK* представляет собой клапан “ИЛИ” встраиваемого типа
- Клапан выбирает большее давление в каналах “1″ и “3″, направляя поток в канал “2″
- Клапан VSK1 предназначен для расходов не более 20 л/мин
- Клапан VSK2 предназначен для обработки пилотных сигналов с расходами не более 5 л/мин

 Обратные клапаны. Трубный монтаж

Артикул: VD*-W
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+70 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 2,8…380 сСт
Рекомендуемая фильтрация: < 25 мкм
Максимальное рабочее давление: 400 бар

— Клапаны VD представляют собой обратные клапаны с резьбовыми присоединительными отверстиями “BSP”, предназначенные для последовательной установки в гидравлических линиях.
— Они позволяют потоку свободно проходить в одном направлении, блокируя его в противоположном направлении
— В свободном состоянии тарелка клапана, остаётся закрытой при помощи пружины с фиксированной настройкой. Тарелка
открывается, когда давление на входной линии “A” превышает значение, установленное на пружине, добавленное к давлению на выходной линии “B”.
— Может поставляться в одном из восьми размеров, для значений расхода до 8500 л/мин и с пятью различными установленными значениями давления срабатывания.

 Обратные клапаны. Стыковой монтаж

Артикул: VR*-P
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+70 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 2,8…380 сСт
Рекомендуемая фильтрация: < 25 мкм

— Клапаны VR*-P представляют собой однолинейные обратные клапаны, разработанные в версии для стыкового монтажа на промежуточной плите.
— В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при
помощи пружины с фиксированной настройкой.
— Тарелка открывается, когда давление на входной линии “A” превышает значение, установленное на пружине, добавленное к давлению на выходной линии “B”.
— Может поставляться в одном из трёх размеров, для величин расхода до 400 л/мин и с тремя различными установленными значениями давления срабатывания.

 Управляемые обратные клапаны. Трубный монтаж

Артикул: VP*-W*-MU
Скачать PDF: Загрузить
Масса: 3,1 кг для VP3; 4,4 кг для VP5
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 50 л/мин для VP3, 100 л/мин для VP5
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Рекомендуемая фильтрация: < 25 мкм
Максимальное рабочее давление: 320 бар
Размеры присоединительных отверстий (BSP): 3/8″ для VP3, 3/4″ для VP5

— Клапаны VP*-W*-MU представляют собой обратные клапаны с гидравлическим управлением, изготовленные в версии с резьбовыми присоединительными отверстиями для последовательного монтажа в гидравлических линиях.
— Они сочетают функции обычного однолинейного обратного клапана с возможностью перемещения тарелки при помощи внешнего пилотного управления с целью прохождения масла также и в направлении, противоположном направлению свободного потока, от B к A.
— В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой. При приложении давления управления к отверстию X срабатывает управляющий поршень, таким образом открывая клапан и позволяя потоку свободно проходить от B к A.
— Дренажное отверстие Y изолирует переднюю сторону управляющего поршня от камеры A.
— Они могут поставляться в одном из двух размеров, для значений расхода до 100 л/мин и с различными установленными значениями давления срабатывания в направлении свободного потока от A к B.

 Управляемые обратные клапаны. Стыковой монтаж


Артикул: VP*-P*-MU
Скачать PDF: Загрузить
Масса: 3,7 кг для VP3; 6 кг для VP5
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Максимальный расход: 50 л/мин для VP3, 100 л/мин для VP5
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638
Рекомендуемая фильтрация: < 25 мкм
Максимальное рабочее давление: 320 бар

— Клапаны VP*-P*-MU представляют собой обратные клапаны с гидравлическим управлением, разработанные в версии для стыкового монтажа на промежуточной плите в соответствии со стандартами CETOP.
— Они сочетают функции обычного однолинейного обратного клапана с возможностью перемещения тарелки при помощи внешнего пилотного управления с целью прохождения масла также и в направлении, противоположном направлению свободного потока, от B к A.
— В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой. При приложении давления управления к отверстию X срабатывает управляющий поршень, таким образом открывая кланан и позволяя потоку свободно проходить от B к A.
— Дренажное отверстие Y изолирует переднюю сторону управляющего поршня от камеры A.
— Они могут поставляться в одном из двух размеров, для значений расхода до 100 л/мин и с различными установленными значениями давления срабатывания в направлении свободного потока от A к B.

 Клапан наполнения

Артикул: CFP
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -15…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 2,8…380 сСт
Степень загрязнения жидкости: Класс 10 по NAS 1638

— Клапаны CFP представляют собой обратные клапаны, специально разработанные для гидравлических прессов с целью обеспечения лёгкого наполнения и опорожнения цилиндра пресса при быстрых перемещениях вверх и вниз.
— Предназначены для установки непосредственно между всасывающим фланцем (соединённым с баком) и цилиндром (см. параграф 6).
— Имеется версия с устройством предварительного открытия, подключенным к отверстию управления X, которое позволяет производить декомпрессию контура перед началом фазы поднятия в цилиндре.
— Клапаны CFP могут иметь 7 различных размеров с максимальным расходом до 2500 л/мин.

 Встраиваемые элементы

Артикул: LC, LP
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -20…+50 C
Диапазон температуры рабочей жидкости: -20…+80 С
Рекомендуемая вязкость: 25 сСт
Диапазон вязкостей жидкости: 10…400 сСт
Степень загрязнения жидкости: Класс 9 по NAS 1638
Максимальное рабочее давление: 420 бар (для клапана LC); 350 бар (для крышек C, CQ, DP, LCPM)

- Встраиваемые элементы представляют собой встраиваемые клапаны, предназначенные для установки в блоках или плитах. Они могут поставляться в шести различных размерах: Ду 16 – 25 – 32 – 40 – 50 – 63.
- Предназначены для создания сложных гидравлических контуров с использованием функциоанльных компактных блоков при высоких значениях расхода и нихкими падениями давления.

 Электрические разъемы

Артикул: EC
Скачать PDF: Загрузить
Диапазон температуры окружающей среды: -40…+90 C
Разъем: Pg 9
Класс защиты от воздействия окружающей среды: IP65 EN 60529
Максимальный ток: 16А

— Электроразъёмы, соответствующие стандартам DIN 43650 и ISO 44000, имеют форму “A” и используются главным образом
для подключения электромагнитов клапанов.
— При надлежащей установке и подсоединении они обеспечивают водонепроницаемую защиту в соответствии со спецификациями EN60529, класс защиты IP65.
— Класс изоляции, таким образом, соответствует спецификациям VDE 01101/89, и рабочее напряжение составляет до 250В.
— Клемная колодка может выниматься из внешнего корпуса, позволяя производить подключения проводов к соответствующим зажимам и поворачивать внешний корпус по отношению к электрическим контактам на 90°, в соответствии с разводкой (за исключением типа H).
— Электроразъёмы EC могут поставляться в четырёх различных вариантах, имеющих специфические функции:
тип A, электроразъём с двумя полюсами + земля,
тип B, с индикатором (может поставляться для диапазонов напряжений 10…50 В и 70…250 В),
тип D, с выпрямительным диодным мостом,
тип H, с резистивно-ёмкостной защитной цепью
— Разъемы могут поставляться двух цветов, серого и чёрного, для того, чтобы отличать установку на стороне “a” или “b” распределителя (за исключением типа “В”, корпус которых прозрачный).
— Поставляются с крепёжным болтом M3 и уплотнением из NBR.

Устройство автоматической экономии электроэнергии для электромагнитных клапанов

Артикул: ECL
Скачать PDF: Загрузить
Масса: 0,2 кг
Диапазон температуры окружающей среды: -20…+50 C
Разъем: DIN 43650
Напряжение питания: 8…30В DC (включая пульсации)
Класс защиты от воздействия окружающей среды: IP67
Максимальный ток:

— Устройство ECL предназначено для управления дискретными электромагнитными клапанами посредством слаботочной команды, которую можно подавать непосредственно с программируемого логического контроллера.
— Данное устройство плавно подает на электромагнитный клапан ток величиной 100% от номинального значения в течение первых 170 мс для гарантии полного инициирования клапана. Затем ток автоматически снижается до уровня,
который обеспечивает удержание клапана в полностью открытом состоянии (ток удержания). См пример функционирования в параграфе 3.
— Устройство выполнено в штепсельной версии в соответствии со стандартом DIN43650.
— Поставляется с монтажным болтом M3 и с уплотненительной прокладкой

На нашем сайте Вы найдете другие элементы гидравлики: гидроцилиндр, гидронасос,  пропорциональный клапан, а также червячный мотор-редуктор, частотный преобразователь, устройство плавного пуска, датчик уровня и другое оборудование.
