Однофазные твердотельные реле для коммутации цепей постоянного тока

za2-25Твердотельное реле – полупроводниковый прибор, предназначенный для бесконтактной коммутации цепей постоянного и переменного тока по сигналу управления. Это новый тип бесконтактных электрических реле собранных по современным мировым стандартам и технологиям.Благодаря своим характеристикам твердотельные реле все чаще заменяют электромагнитные реле и контакторы. Твердотельные реле применяются в системах управления нагревом, освещением, электродвигателями, трансформаторами, электромагнитами и т.д.
Особенности реле:

  • Коммутация цепей постоянного тока
  • Управляющее напряжение 3-32V DC
  • Длительный срок службы
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

Расшифровка номенклатуры

code8

  1. GDH – Вид твердотельного реле
    • GDH – однофазное твердотельное реле (10 – 120А)
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
    • GTR – реверсивные твердотельные реле (10 – 40А)
  2. 40 – рабочий ток 40А (от 10 до 500А)
  3. 48 – рабочее напряжение 24-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • VA – переменный резистор 470-560кОм/2Вт (фазовое управление)
    • LA – аналоговый сигнал 4-20мА (фазовое управление)
    • VD – аналоговый сигнал 0-10V DC (фазовое управление)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZD3 – управление 3-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)
    • DD3 – управление 3-32V DC (коммутация напряжения постоянного тока)



Варианты исполнений

Выходное напряжение

Управляющее
напряжение

Номинальный коммутируемый ток

10A

25A

40A

220V DC

3-32V DC

GDH1023DD3

GDH2523DD3

GDH4023DD3

60А

80А

GDH6023DD3

GDH8023DD3



Технические характеристики и условия эксплуатации:

Входное управляющее напряжение

GDHхххххDD3

Коммутируемое напряжение

5-220V DC

Управляющий сигнал

3-32V DC

Потребляемый ток в цепи управления

5-25мА

Ток утечки (выключенное состояние)

≤5мА

Напряжение вкл./выкл.

3V DC/1V DC

Максимальное пиковое напряжение

400V DC

Падение напряжения в цепи нагрузки

≤1,2V DC

Время переключения

≤10мс

Светодиодная индикация

есть

Напряжение пробоя

2000V AC  в теч. 1 минуты

Сопротивление изоляции

500МОм при 500V DC

Температура окружающей среды

-30…+75°C

Относительная влажность

≤95º (без образования конденсата)

Габаритные размеры

57,5х44х32мм

Способ монтажа

Винтами на монтажную поверхность

Масса

≤135г

Примечание: При индуктивной нагрузке необходимо использовать шунтирующий диод, установленный параллельно нагрузке (в соответствии со схемой включения)

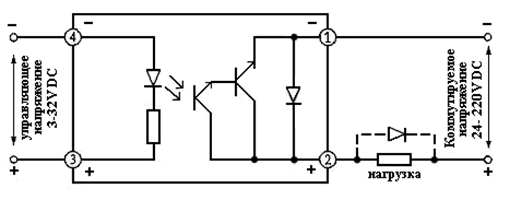

Схемы подключения:

GDHхххххDD3

10

Внешний вид и габаритные размеры:



 dd325a 11
