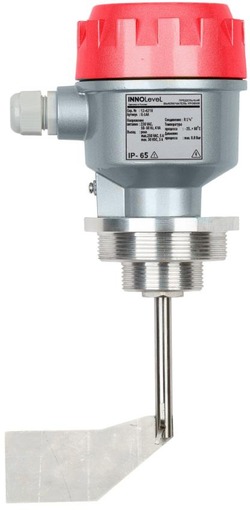

INNOLevel Ротационный датчик контроля уровня (сигнализатор) сыпучих веществ в общепромышленном исполнении

Датчик-сигнализатор уровня сыпучих материалов INNOLevel в общепромышленном исполнении
Сигнализатор уровня INNOLevel позволяет осуществлять мониторинг заполнения и уровня сыпучих материалов в технологических емкостях. Благодоря ему можно осуществлять контроль заполнения, опустошения или промежуточный уровень сыпучих материалов в емкости.

Датчик уровня работает по следующему принципу: измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом, происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материла, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика уровня для сыпучих материалов INNOLevel:

  • Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
  • Строительные материалы (цемент, сухие смеси, гипс)
  • Пищевые продукты (мука, сахар, крахмал)
  • Древесные сыпучие материалы (опилки, пелетные гранулы)
  • Комбикорма
  • Зерно

Преимущества:

Датчик уровня INNOLevel является экономичным решением для мониторинга наполнения емкости, а также имеет:

  • Большой коэффициент полезного действия
  • Повышенная надежность
  • Обширный круг применения
  • Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
  • Элемент крепления выполнен раздельно с корпусом прибора
  • Два типа прямой резьбы G 1 1/2″ и G 2 1/2

Документация:

Техническое описание датчика INNOLevel общепромышленного (pdf)

ОПРОСНЫЙ ЛИСТ ДЛЯ ПОДБОРА ДАТЧИКА (.doc)

Технические данные датчика уровня INNOLevel

Корпус Алюминий, степень защиты IP65
Температура процесса -40 °C  ..+ 80 °C
Давление Макс. +0,8 Бар
Чувствительность От 100 г/л, 4 регулировочных положения
Напряжения питания 230 VAC, 50-60 Гц
24 VDC
Технологическое подключение Два типа прямой резьбы G 1 ½”, G 2 ½”
Подшипник Высококачественный подшипник качения

Информацию о ценах на датчики можно получить обратившись по телефону (8652) 60-60-19 или прислав запрос по адресу:maxprofi@list.ru

Артикул Характеристики Напряжение питания
INNOLevel IL-LAA-N Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, скорость вращения 1 об/мин, соединение – резьба 1 1/2″ / 2 1/2″, алюм.; удлинитель 150 мм нерж. cталь, 1 гермоввод 230 VAC
INNOLevel IL-LEA-N 24 VDC
INNOLevel IL-LBA-N 115 VAC
INNOLevel IL-LDA-N 24 VAC
INNOLevel IL-LAS-N Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, IP65, лопасть складная 28х200 мм, скорость вращения 1 об/мин, соединение – резьба 1 1/2″ / 2 1/2″, алюм.; удлинитель 150 мм нерж. cталь, 1 гермоввод 230 VAC
INNOLevel IL-LES-N 24 VDC
INNOLevel IL-LBS-N 115 VAC
INNOLevel IL-LDS-N 24 VAC

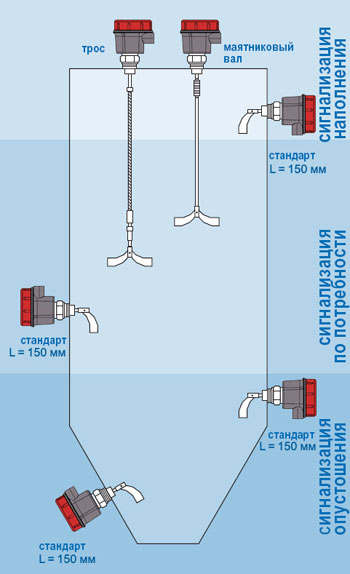

innolevel-bunker



Опции для ротационного датчика уровня INNOLevel в общепромышленном исполнении

Артикул Описание Внешний вид
ДУ 40 С Гайка сталь 1 ½” OLYMPUS DIGITAL CAMERA
ДУ 40 СО Гайка сталь оцинкованная 1 ½” OLYMPUS DIGITAL CAMERA
IL-001 Жесткое удлинение вала (+215 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
жесткое удлинение
IL-006 Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
маятниковое удлинение
IL-007 Маятниковый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-013 Тросовый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
тросовое удлинение
IL-011 Тросовый удлинитель 1500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-008 Тросовый удлинитель 2000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-009 Тросовый удлинитель 3000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-010 Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
