INNOLevel N-Ex Датчик-сигнализатор уровня сыпучих материалов во взрывозащищенном исполнении

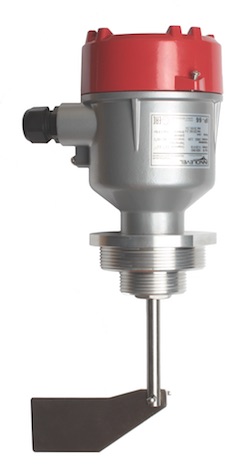

innolevel-fl-vzСигнализатор INNOLevel N-Exпредставляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.

Стандартные примеры применения датчика-сигнализатора уровня для сыпучих взрывоопасных материалов INNOLevel:

  • Пищевые продукты (мука, сахар, крахмал)
  • Древесные сыпучие материалы (опилки, пелетные гранулы)
  • Комбикорма
  • Зерно

и многое другое.

Преимущества:

Выключатель INNOLevel cерии N-Ex является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:

  • Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
  • Элемент крепления выполнен раздельно с корпусом прибора
  • Два типа прямой резьбы G 1 1/2″ и G 2 1/2″

Документация:

Технические данные датчика уровня INNOLevel

Корпус Алюминий, степень защиты IP66
Допуски ATEX II 1/2D
Температура процесса -40 °C  ..+ 80 °C
Давление Макс. +0,8 Бар
Чувствительность От 100 г/л, 3 регулировочных положения
Напряжения питания 110-120 VAC или 220-240 VAC, 50-60 Гц
24 VAC или 48 VAC, 50-60 Гц
24 VDC
Технологическое подключение Резьба G 1 1/2″ и G 2 1/2″
Подшипник Высококачественный подшипник скольжения  с тефлоновым покрытием

Информацию о ценах на датчики можно получить обратившись по телефону (8652) 60-60-19 или прислав запрос по адресу:maxprofi@list.ru

Артикул Характеристики Напряжение питания
INNOLevel IL-LAA-N-Ex Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ATEX II 1/2D, -40 +80 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2″ с переходом на 2 1/2″ алюм., удлинение 150 мм, нерж. сталь 220 VAC
INNOLevel IL-LEA-N-Ex 24 VDC
INNOLevel IL-LDA-N-Ex 24 VAC
INNOLevel IL-LAS-N-Ex Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ATEX II 1/2D, -40 +80 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2″ с переходом на 2 1/2″ алюм., удлинение 165 мм, нерж. сталь 220 VAC
INNOLevel IL-LES-N-Ex 24 VDC
INNOLevel IL-LDS-N-Ex 24 VAC

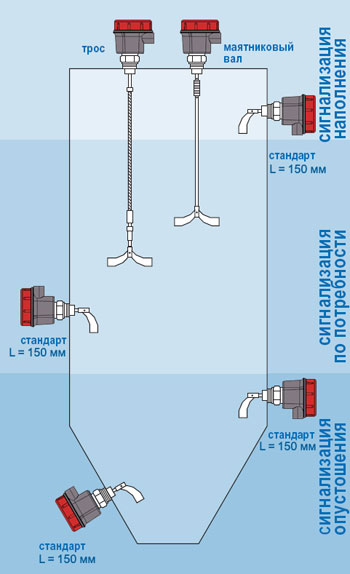

Варианты установки датчика уровня

innolevel-bunker

Опции для ротационного датчика уровня INNOLevel во взрывозащищенном исполнении

Артикул Описание Внешний вид

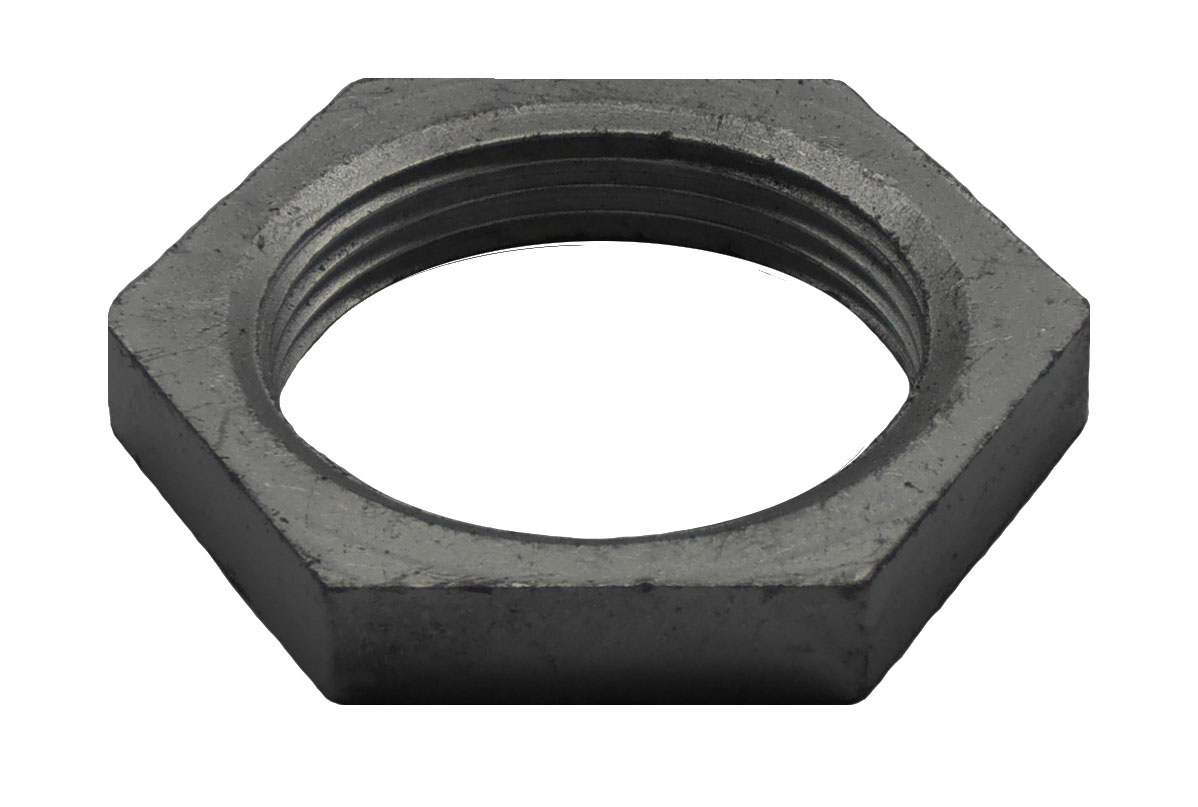

ДУ 40 С Гайка сталь 1 ½” OLYMPUS DIGITAL CAMERA

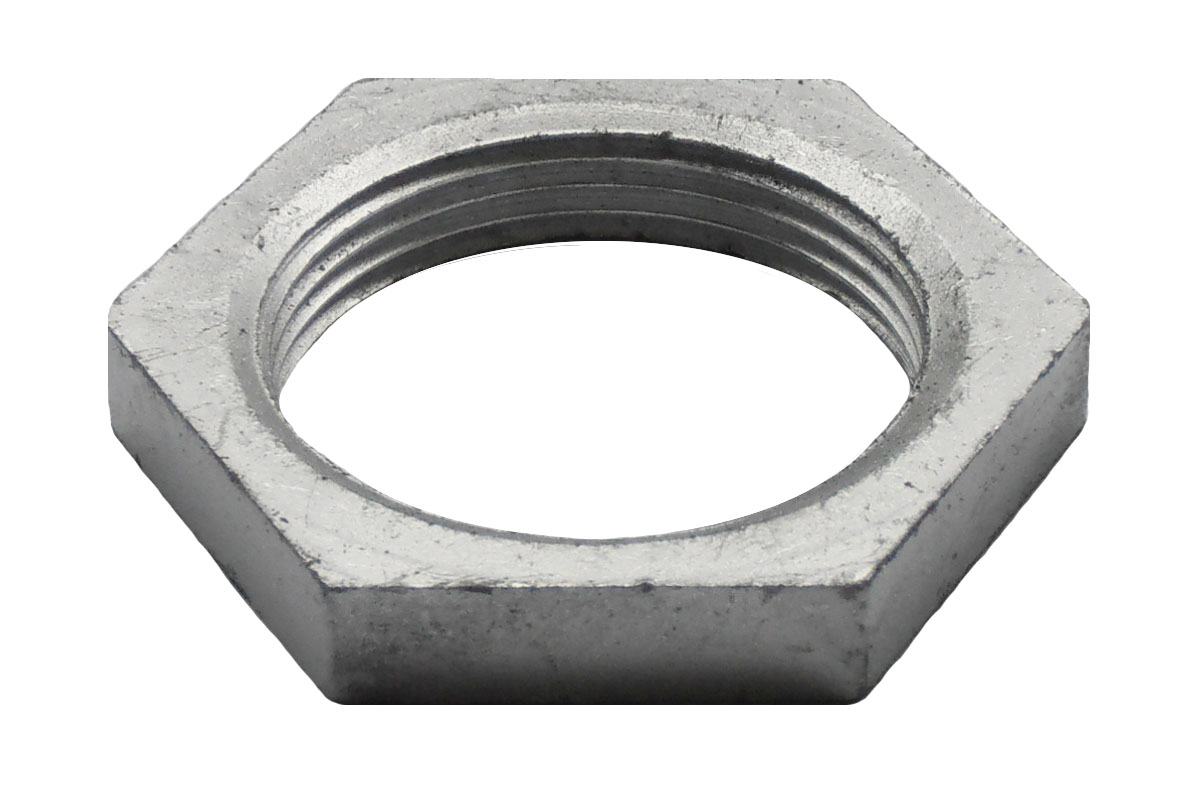

ДУ 40 СО Гайка сталь оцинкованная 1 ½” OLYMPUS DIGITAL CAMERA

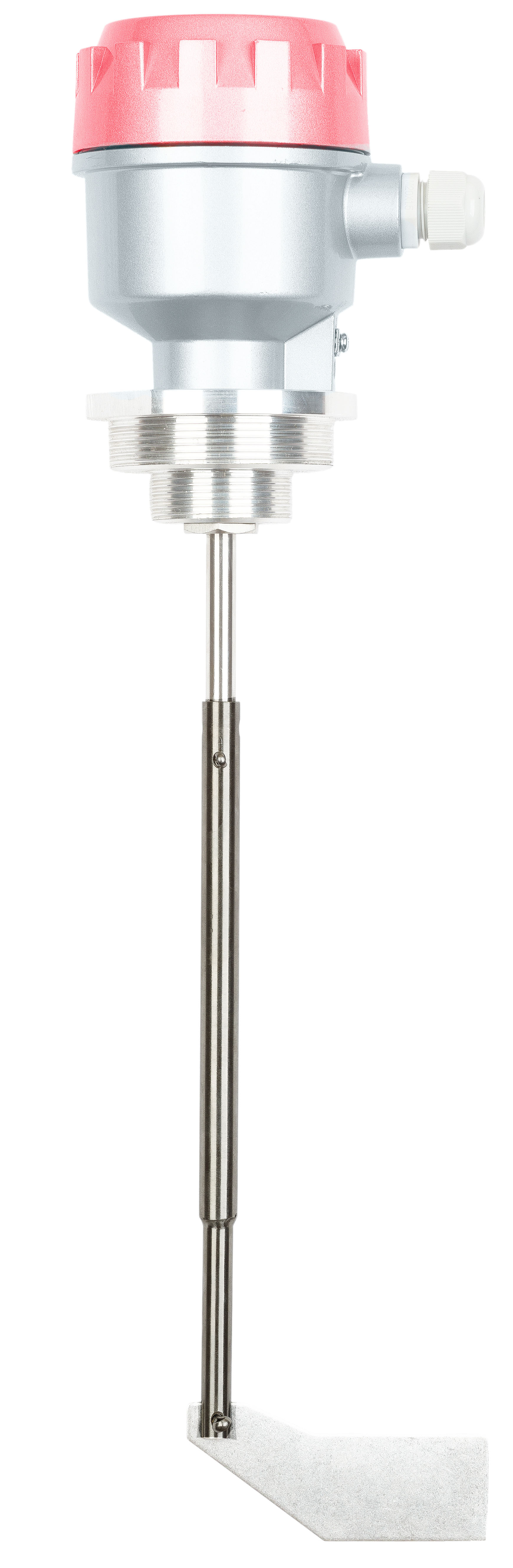

IL-001 Жесткое удлинение вала (+215 мм)
Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
жесткое удлинение

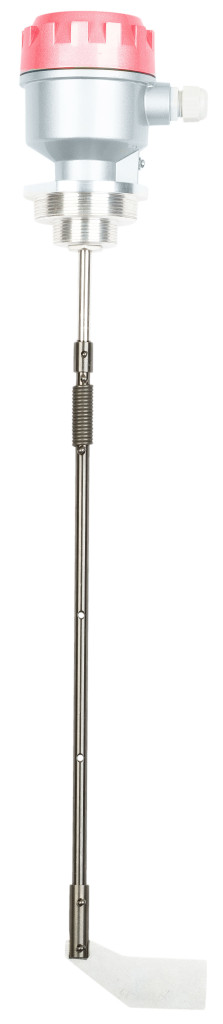

IL-006 Маятниковый удлинитель 500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
маятниковое удлинение
IL-007 Маятниковый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.

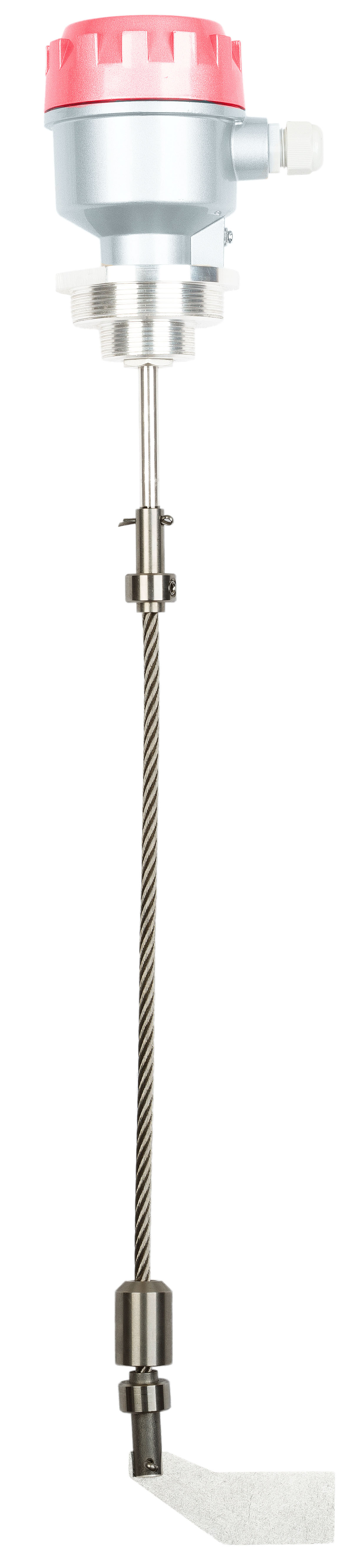

IL-013 Тросовый удлинитель 1000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
тросовое удлинение
IL-011 Тросовый удлинитель 1500 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-008 Тросовый удлинитель 2000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-009 Тросовый удлинитель 3000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
IL-010 Тросовый удлинитель 4000 мм + монтажный набор
Монтаж в крышу емкости. Установка только вертикально.
