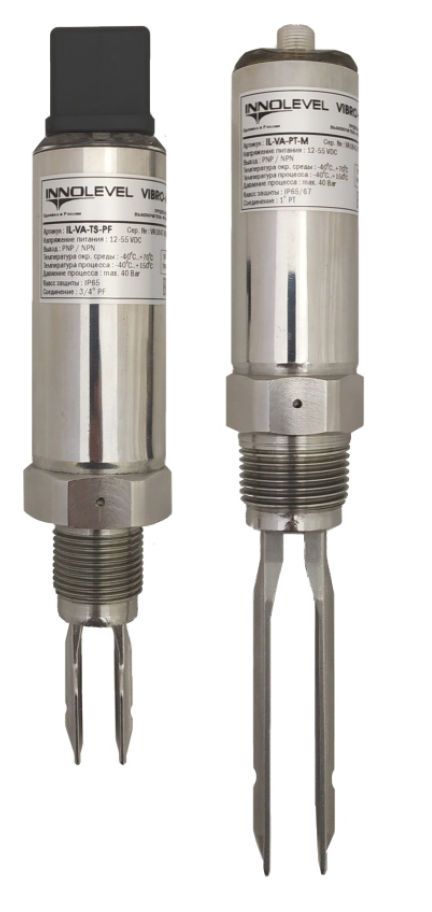

INNOLevel VIBRO-A Вибрационный датчик-сигнализатор (вибровилка) контроля уровня жидкости
Translator
Translator
Вибрационный сигнализатор уровня является надежным и не нуждающимся в обслуживании прибором для контроля уровня жидких сред.
Датчик предназначен для работы со следующими типами сред:
- Жидкости пищевого назначения:
вода, масло, молоко и молочные продукты, солевые растворы; - Жидкости непищевого назначения:
технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах. - Исполнения с быстросъемным гигиеническим соединением Clamp DN40 - электрополировка зондов, шероховатость ≤ 0,6 мкм
Принцип работы вибрационного датчика уровня INNOLEVEL VIBRO серии A
В вибрационном датчике INNOLEVEL VIBRO серии A встроены два пьезоэлектрических элемента. При включении датчика первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с материалом частота вибрации изменяется, она затухает и на выходе формируется сигнал.
Ответная часть электросоединения в комплекте!
Документация
Артикул | Наименование |
| IL-VA-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение- резьба 1” PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение- резьба 1” PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение- резьба 1” PT (коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение- резьба 1” PT (коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение- резьба 3/4” PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение- резьба 3/4” PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение- резьба 3/4” PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение- резьба 3/4” PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение- резьба 1/2” PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение- резьба 1/2” PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение- резьба 1/2” PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение- резьба 1/2” PT (коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |

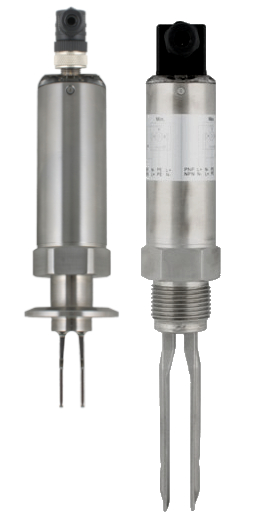

| IL-VA-TC | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65, соединение – Clamp DN40, удлинение 40 мм, нерж. сталь 316L, электрополировка зондов, шероховатость ≤ 0,6 мкм, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TC-M | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 – 55 VDC, IP65/67, соединение – Clamp DN40, удлинение 40 мм, нерж. сталь 316L, электрополировка зондов, шероховатость ≤ 0,6 мкм, выход PNP/NPN, разъем M12x1, 4pin |
Опции для вибрационного датчика уровня INNOLEVEL VIBRO серии A
| Артикул | Описание | |
| IL-PT1 | Приварная бобышка, резьба 1″ PT (коническая), сталь |  |
| IL-PT1-S304 | Приварная бобышка, резьба 1″ PT (коническая), нерж.сталь SUS304 | |
| IL-PF1 | Приварная бобышка, резьба 1″ PF (цилиндрическая), сталь | |
| IL-PF1-S304 | Приварная бобышка, резьба 1″ PF (цилиндрическая), нерж.сталь SUS304 | |
| IL-PT3/4 | Приварная бобышка, резьба 3/4″ PT (коническая), сталь |  |
| IL-PT3/4-S304 | Приварная бобышка, резьба 3/4″ PT (коническая), нерж.сталь SUS304 | |
| IL-PF3/4 | Приварная бобышка, резьба 3/4″ PF (цилиндрическая), сталь | |
| IL-PF3/4-S304 | Приварная бобышка, резьба 3/4″ PF (цилиндрическая), нерж.сталь SUS304 | |
| IL-G1/2L | Приварная бобышка, резьба 1/2″ G (цилиндрическая), сталь, L=23 мм | |
| IL-G1/2L-S304 | Приварная бобышка, резьба 1/2″ G (цилиндрическая), нерж. сталь SUS304, L=23 мм | |
| IL-PF1H-S321 | Приварная бобышка, резьба 1″ PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку, нерж.сталь 321 |  |
| IL-PF1HI-S321 | Приварная бобышка, резьба 1″ PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку и индикатором протечки, нерж.сталь 321 | |
| IL-PF3/4H-S321 | Приварная бобышка, резьба 3/4″ PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку, нерж.сталь 321 |  |
| IL-PF3/4HI-S321 | Приварная бобышка, резьба 3/4″ PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку и индикатором протечки, нерж.сталь 321 | |
| IL-PF1/2H-S321 | Приварная бобышка, резьба 1/2″ PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку, нерж.сталь 321 | |
| IL-PF1/2HI-S321 | Приварная бобышка, резьба 1/2″ PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку и индикатором протечки, нерж.сталь 321 | |
| IL-PF1/2HS-S321 | Приварная бобышка, резьба 1/2″ PF (цилиндрическая), гигиеническое исполнение, нерж.сталь 321 |  |
| IL-DN40-SMS-SL | Приварной патрубок Clamp DN40 (1 1/2″), стандарт SMS, нерж. сталь AISI316L |  |
| IL-DN40-SMS-CL | Хомут Clamp DN40 (1 1/2″), стандарт SMS, нерж. сталь AISI 304 |  |
| IL-DN40-SMS-GS | Уплотнение Clamp DN40 (1 1/2″), стандарт SMS, EPDM |  |
| ESG 34AY**00 | Разъем прямой M12, 4pin, IP69K, нерж. сталь, гигиенич. исполнение, с кабелем 2, 5, 10, 25 м |  |
| ESW 33AY**00 | Разъем угловой M12, 4pin, IP69K, нерж. сталь, гигиенич. исполнение, с кабелем 2, 5, 10, 25 м |  |
| ESG 34AH**00 | Разъем прямой M12, 4pin, с кабелем 2, 5, 10 м |  |
| ESW 33AH**00 | Разъем угловой M12, 4pin, с кабелем 2, 5, 10 м |  |
