Концевые (механические) выключатели серии CZ-3
Компактная серия концевых выключателей с кабельным выводом позволяющая устанавливать их в группу каскадом.
- Алюминиевый корпус
- Высокая механическая прочность
- Возможность каскадной установки
- Масло- и влагозащищенное исполнение (IP67)
- Кабель 3 метра
- Серия с клеммой заземления
Каталог на концевые выключатели (PDF)
Типы выключателей
| Модель | Переключающий механизм | Контактная группа |
|---|---|---|
| CZ-3104 | рычаг с роликом поворотный |  |
| CZ-3111 | кнопка нажимная | |
| CZ-3112 | шток с продольным роликом нажимной | |
| CZ-3113 | шток с поперечным роликом нажимной | |
| CZ-3169 | шток пружинный с утоньшением на отклонение |
Электрические характеристики
| Напряжение | Неиндуктивная | Индуктивная | ||||||
|---|---|---|---|---|---|---|---|---|
| резистор | лампа | катушка | мотор | |||||
| НЗ | НР | НЗ | НР | НЗ | НР | НЗ | НР | |
| 125 V AC | 5 | 1.5 | 0.7 | 3 | 2 | 1.0 | ||
| 250 V AC | 3 | 1 | 0.5 | 2 | 1.5 | 0.8 | ||
| 15 V DC | 5 | 2 | 4 | 3 | ||||
| 30 V DC | 4 | 2 | 3 | 3 | ||||
| 125 V DC | 0.4 | 0.05 | 0.4 | 0.05 | ||||
| 250 V DC | 0.2 | 0.03 | 0.2 | 0.03 | ||||
Технические характеристики
| Скорость срабатывания | 0.05…50 см/сек |
| Частота срабатывания | механическая: 120 переключений/мин электрическая: 30 переключений/мин |
| Контактная группа | Переключающий контакт |
| Сопротивление контактов | < 15 мОм |
| Сопротивление изоляции | 100 МОм (500 В AC) |
| Диэлектрическая прочность | ~1000 В AC в теч. минуты контакт-контакт |
| Износоустойчивость | механическая: >10^7 циклов электрическая: >2*10^5 циклов |
| Вибропрочность | Без разрушений: 10…55 Гц, ампл. = 1.5мм, по осям |
| Ударопрочность | механическая: 100g без сбоев: 30g |
| Рабочая температура | -10…+70 °C |
| Влажность | < 95% |
| Масса | 360 г (кабель 3 м) |
| Степень защиты | IP67 |
Рабочие характеристики
| Модель | CZ-3104 | CZ-3111 | CZ-3112 | CZ-3113 | CZ-3169 |
|---|---|---|---|---|---|
| Макс. усилие срабатывания, г | 580 | 1800 | 150 | ||
| Макс. усилие отпускания, г | 150 | 450 | — | ||
| Рабочий ход, мм | 25 | 1.8 мм | 15° | ||
| Общий ход, мм | 40 | 3 мм | — | ||
| Отклонение хода, мм | 3 | 0.2 мм | — | ||
| OP | 3 | 28.5±1 мм | 24.9±1 мм | 34.3±1 мм | — |
Внешний вид и габаритные размеры

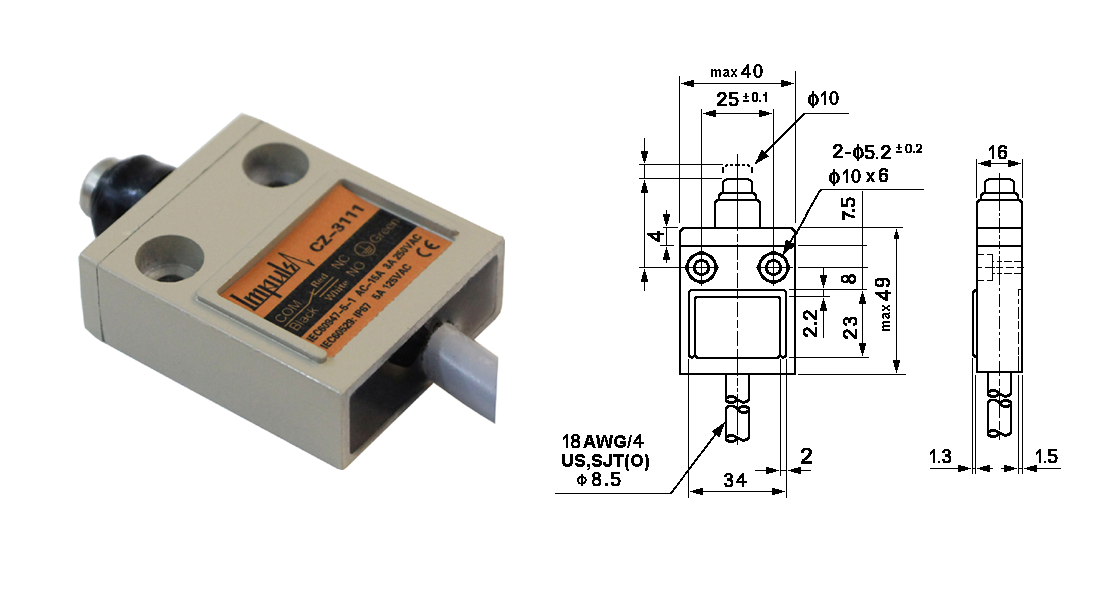

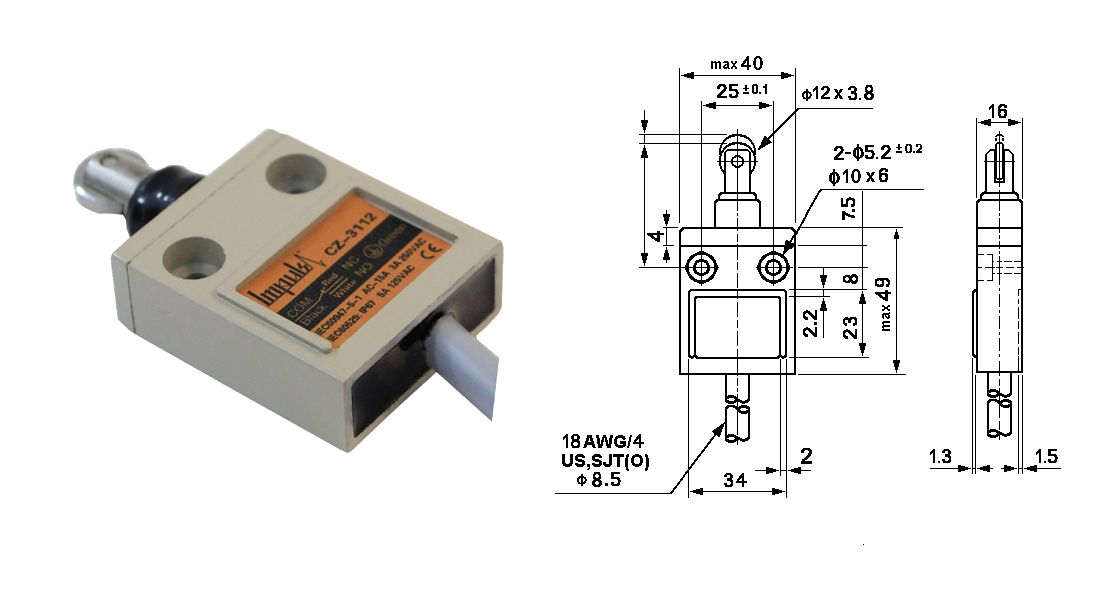

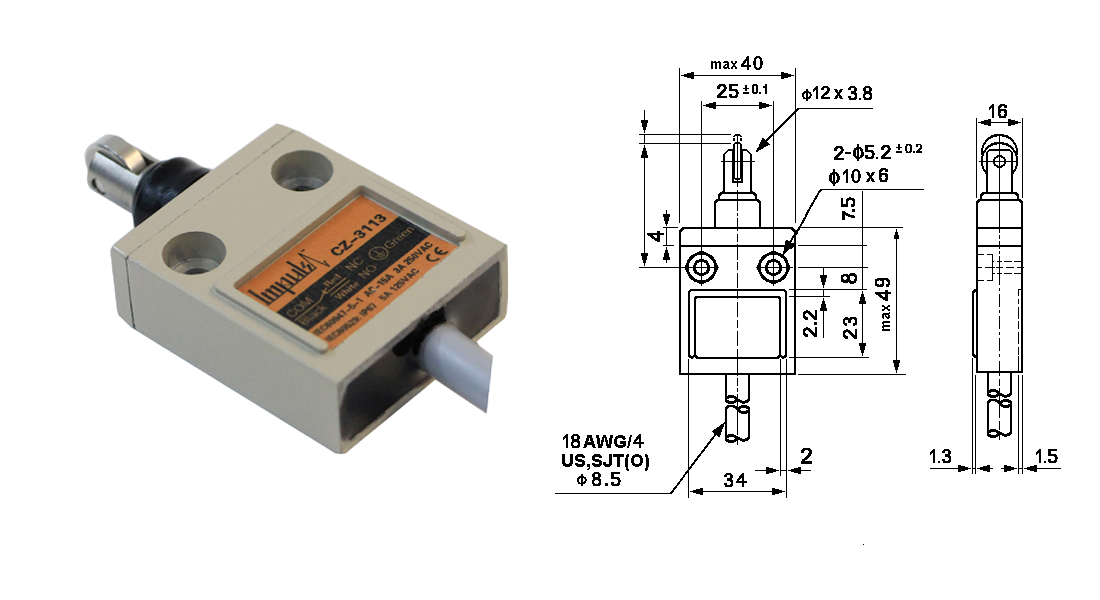

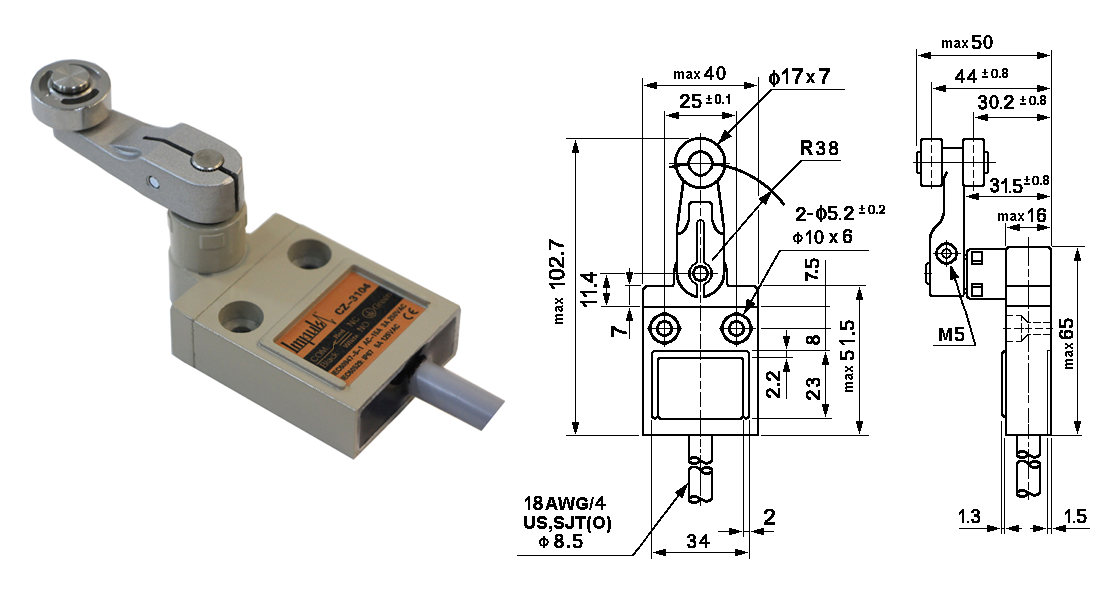

| CZ-3104 рычаг с роликом поворотный | CZ-3111 кнопка нажимная | CZ-3112 шток с продольным роликом нажимной | CZ-3113 шток с поперечным роликом нажимной |
 |  |  |  |

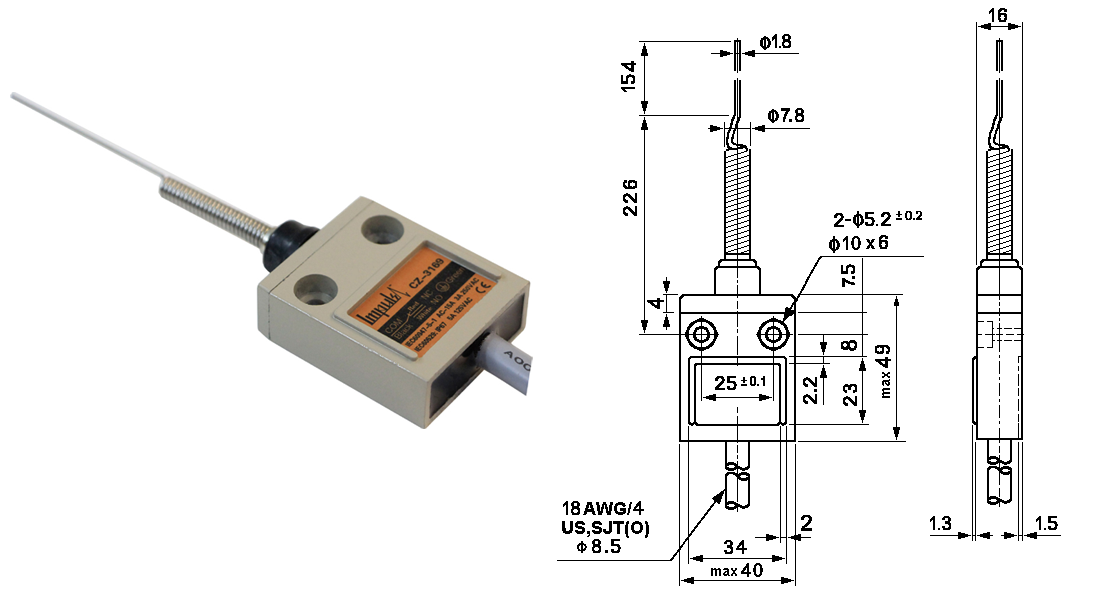

| CCZ-3169 шток пружинный с утоньшением на отклонение | |||
 |
