Концевые (механические) выключатели серии CWL
Корпус выключателя выполнен из алюминия и обладает высокой масло- и влагозащищенностью, что позволяет применять в особо тяжелых условиях эксплуатации.
- Коммутация 2-х цепей
- Алюминиевый корпус
- Высокая механическая прочность
- Встроенный переключатель с двойным пружинным механизмом
- Легкое подключение проводов
- Масло- и влагозащищенное исполнение (IP66)
Каталог на концевые выключатели (PDF)
Типы выключателей
| Модель | Переключающий механизм | Контактная группа |
|---|---|---|
| CWLCA2-2 | рычаг с роликом поворотный |  |
| CWLCA12-2 | регулируемый рычаг с роликом | |
| CWLCA32-41 | двойной рычаг с роликами | |
| CWLCL | шток регулируемый поворотный | |
| CWLCD1 | ролик вертикальный нажимной | |
| CWLCD2 | ролик горизонтальный нажимной | |
| CWLCD3 | шток с подшипником нажимной |
Электрические характеристики
| ие | Неиндуктивная | Индуктивная | ||||||
|---|---|---|---|---|---|---|---|---|
| резистор | лампа | катушка | мотор | |||||
| НЗ | НР | НЗ | НР | НЗ | НР | НЗ | НР | |
| 250 V AC | 10 | 3 | 1.5 | 10 | 2 | 1.0 | ||
| 250 V AC | 5 | 2 | 1 | 5 | 2 | 1.0 | ||
| 480 V AC | 3 | 1.5 | 0.8 | 3 | 1.5 | 0.8 | ||
| 600 V AC | 1 | 1 | 0.5 | 1.5 | 1.5 | 0.8 | ||
| 15 V DC | 10 | 6 | 3 | 10 | 6 | |||
| 30 V DC | 6 | 4 | 3 | 6 | 4 | |||
| 125 V DC | 0.8 | 0.2 | 0.8 | 0.2 | ||||
| 250 V DC | 0.4 | 0.1 | 0.4 | 0.1 | ||||
Технические характеристики
| Скорость срабатывания | 0.1…200 см/сек |
| Частота срабатывания | механическая: 120 переключений/мин электрическая: 30 переключений/мин |
| Контактная группа | Н.О. + Н.З. |
| Сопротивление контактов | < 15 мОм |
| Сопротивление изоляции | 100 МОм (500 В AC) |
| Диэлектрическая прочность | ~1000 В AC в теч. минуты контакт-контакт |
| Износоустойчивость | механическая: >15*10^7 циклов электрическая: >5*10^5 циклов |
| Вибропрочность | Без разрушений: 10…55 Гц, ампл. = 1.5мм, по осям |
| Ударопрочность | механическая: 100g без сбоев: 30g |
| Рабочая температура | -10…+80 °C |
| Влажность | < 95% |
| Масса | 275 г |
| Степень защиты | IP66 |
Рабочие характеристики
| Модель | CWLCA2-2 CWLCA12-2-Q | CWLCA32-41 | CWLCL | CWLCD1 CWLCD2 | CWLCD3 |
|---|---|---|---|---|---|
| Макс. усилие срабатывания, г | 1360 | 1200 | 142 | 2720 | 2720 |
| Макс. усилие отпускания, г | 227 | — | 28 | 910 | 910 |
| Рабочий ход, мм | 20° | 55° | 20° | 1.7 | 1.7 |
| Общий ход, мм | 30° | 35° | 30° | 5.6 | 5.6 |
| Отклонение хода, мм | 12° | — | 12° | 1 | 1 |
| FT, г | 2720 | — | 200 | 2720 | 2720 |
| TT | 50° | 90±10° | 50° | 6.5±0.8 мм | 9±0.8 мм |
Внешний вид и габаритные размеры

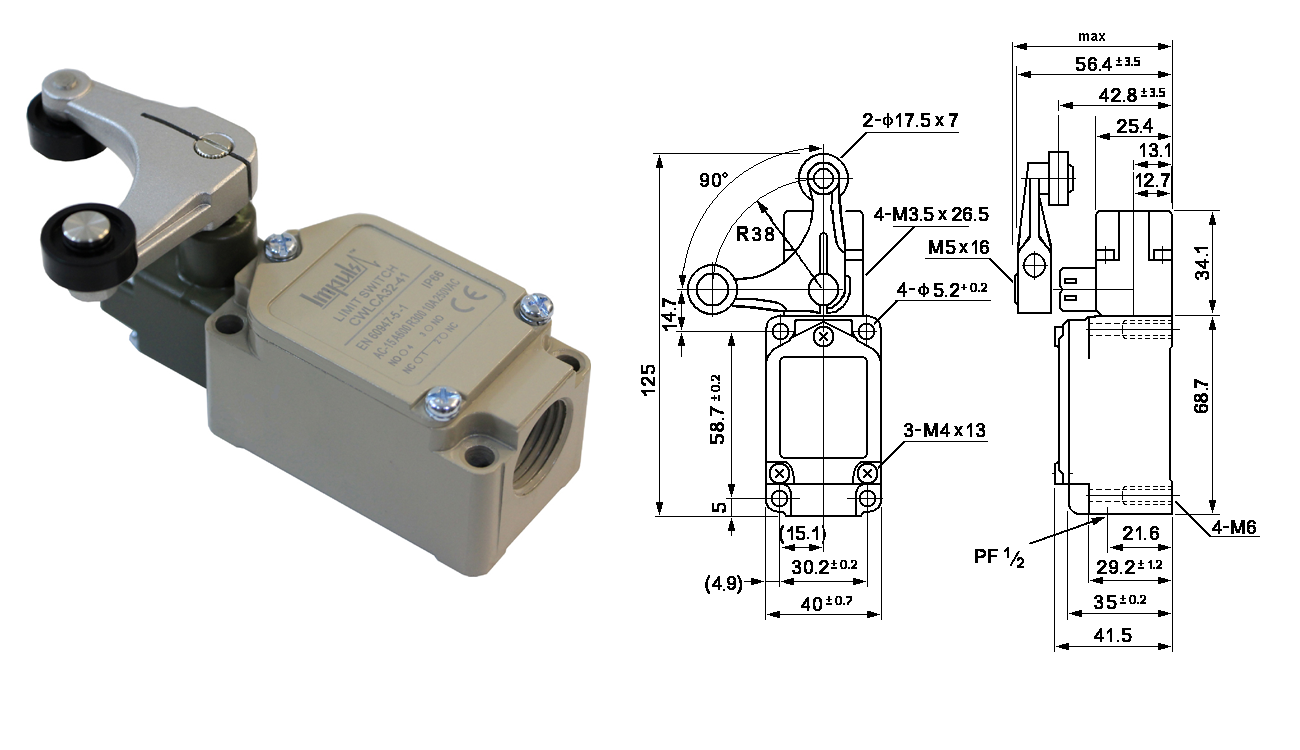

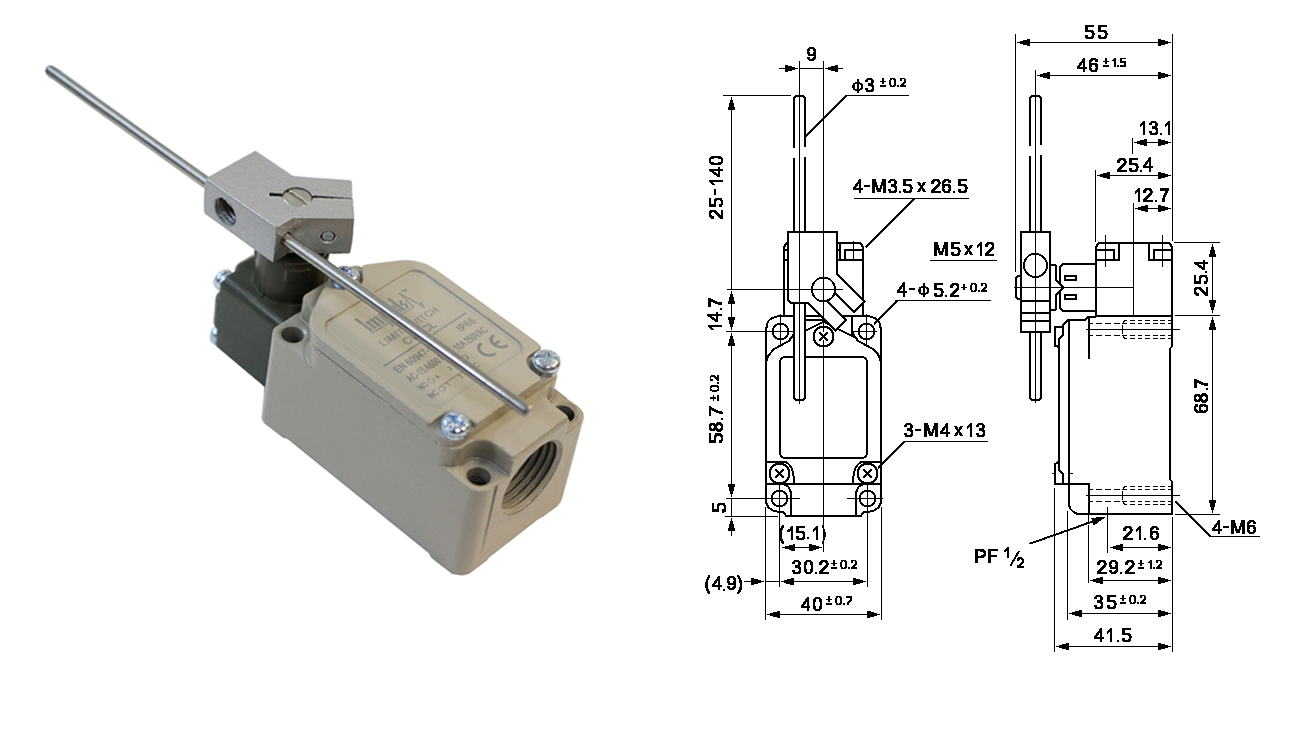

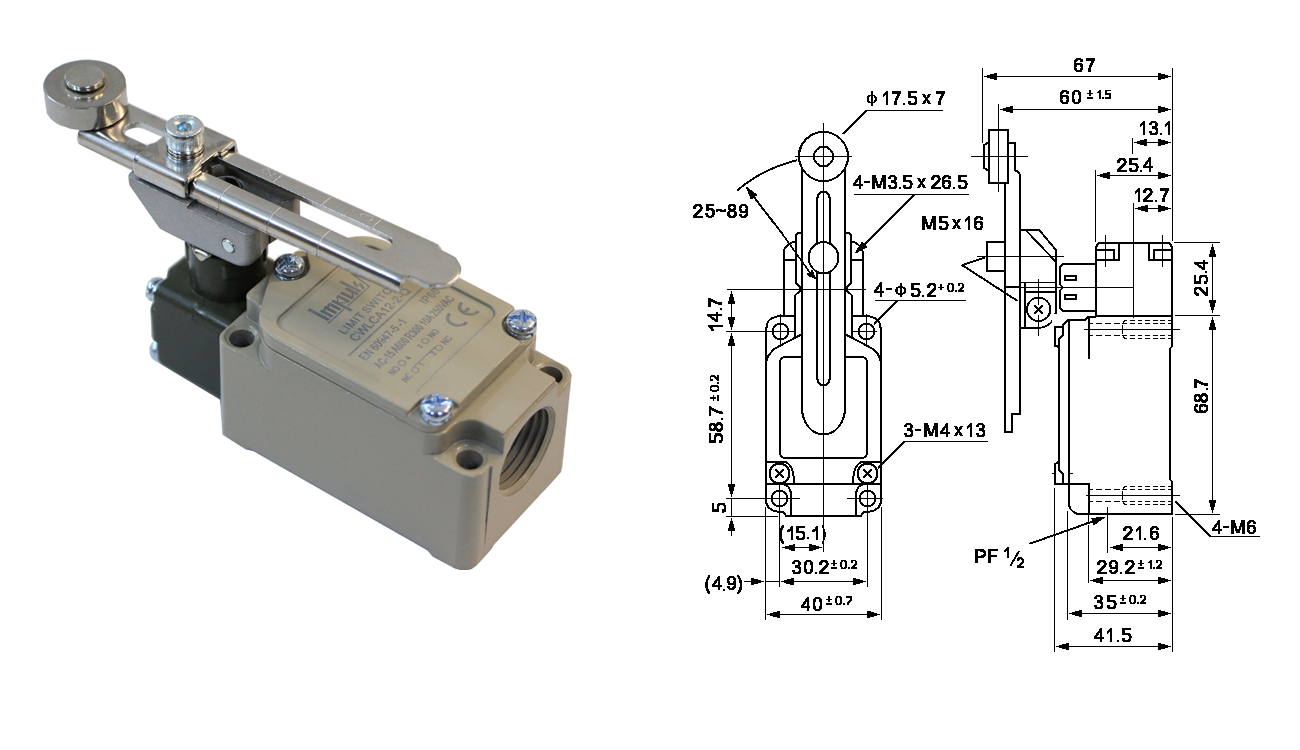

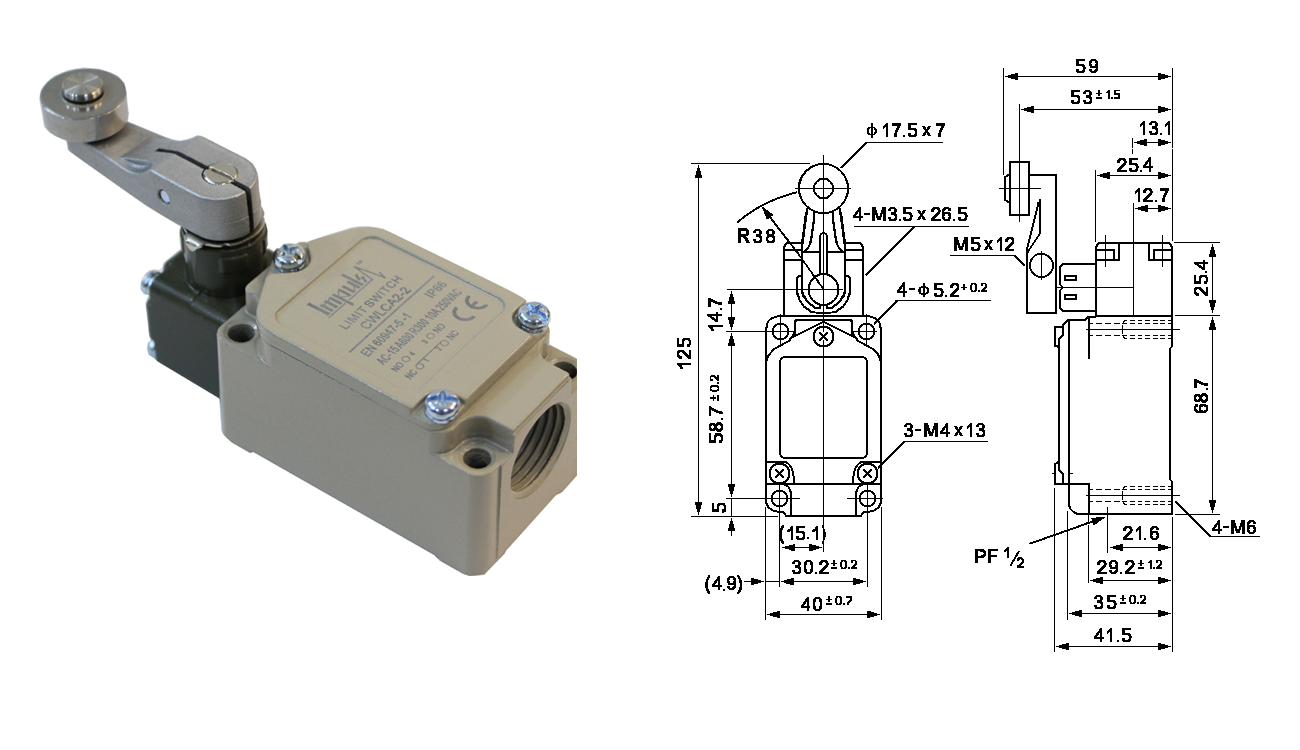

| CWLCA2-2 рычаг с роликом поворотный | CWLCA12-2-Q регулируемый рычаг с роликом | CWLCA32-41 двойной рычаг с роликами | CWLCL шток регулируемый поворотный |
 |  |  |  |

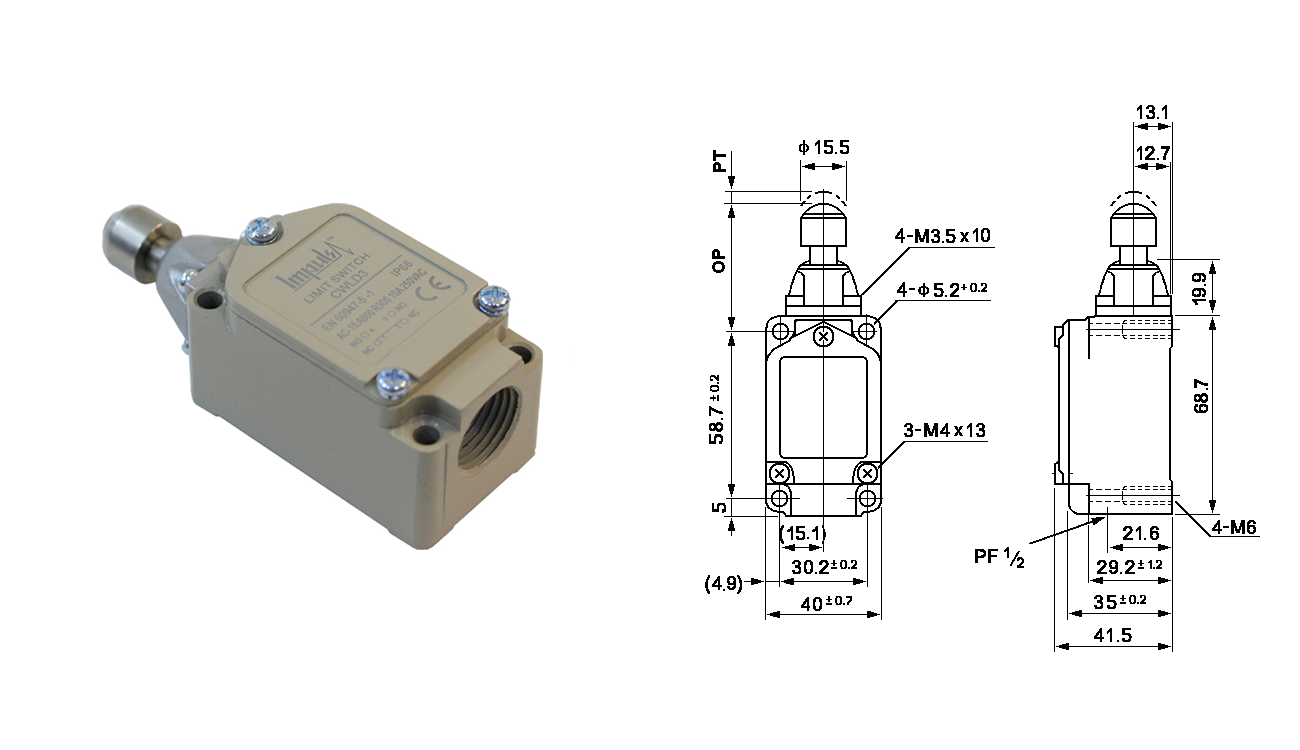

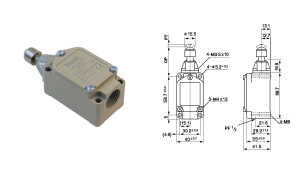

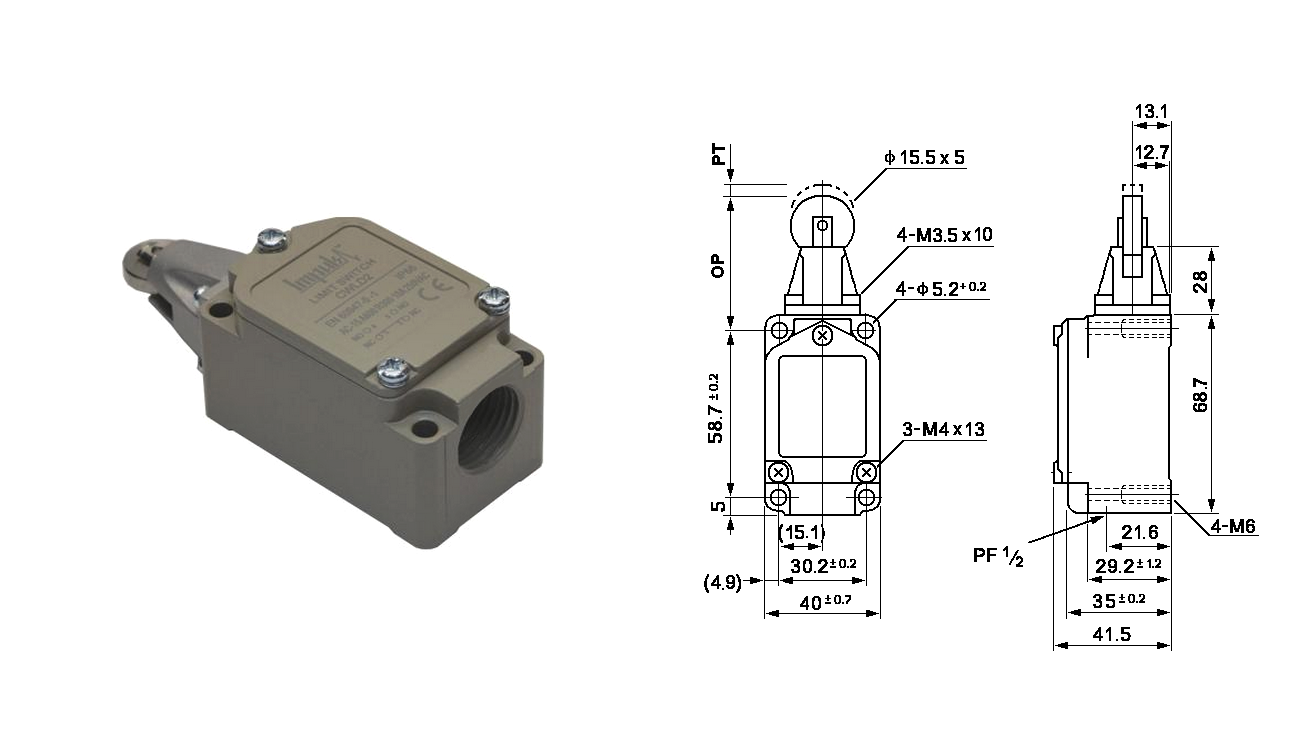

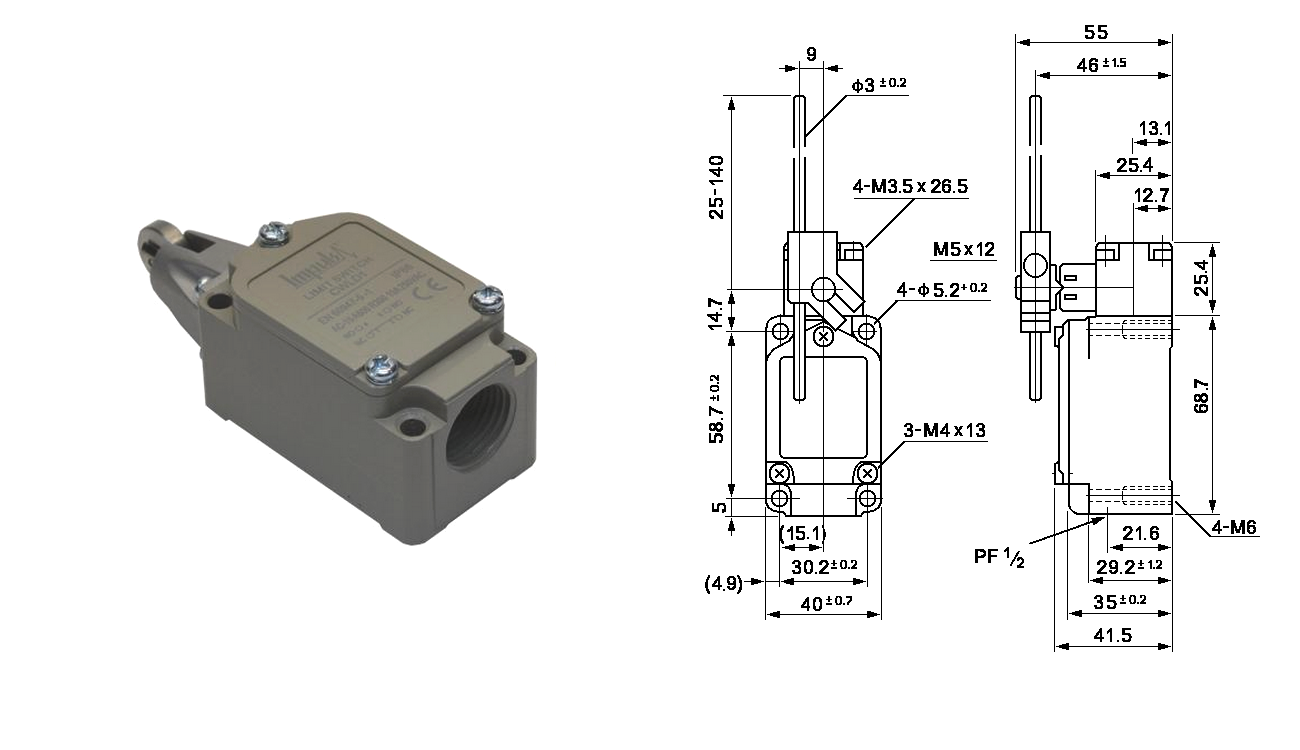

| CWLCD1 шток с вертикальным роликом нажимной | CWLCD2 шток с горизонтальным роликом нажимной | CWLCD3 шток с подшипником нажимной | |
 |  |  |
