Устройства плавного пуска Prostar PRS 2

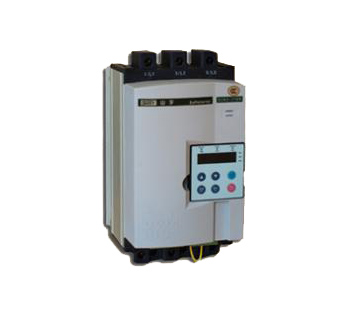

ustroystva-plavnogopuska-prs2 Эффективной альтернативой различным магнитным пускателям, а также контакторам стала силовая электроника, которая успешно объединила свои резервы в устройствах плавного пуска.Базовое преимущества этого класса оборудования заключается в том, что в пусковой момент или, иначе говоря, в момент максимальной величины силы тока, напряжение электродвигателей позиционируется, как пониженное, в результате чего показатели пускового тока также являются на порядок ниже.За счет условий  плавного пуска достигается продолжительный срок эксплуатации электродвигателя.Устройство плавного пуска осуществляет 5 режимов запуска, 2 режима останова. Грамотное использование УПП PRS 2 обеспечивает снижение активности пусковых токов, а также поможет избежать риска перегрева устройства, за счет чего продлевается общий срок службы всего комплекса подключаемого оборудования.
Также в спектр задач УПП входит устранение рывков, которые приходятся на механическую часть привода, или вероятности возникновения гидравлических ударов в трубах/задвижках в момент пуска/останова электродвигателя.Если сравнивать устройства плавного пуска других модификаций и PRS 2, то последнее имеет значительное отличие, – УПП представленной серии оснащены силовыми модулями или тиристорами по всем 3-м фазам, включение выполнено согласно встречно-параллельной схеме. Это замечание  обеспечивает управление всеми фазами (3 фазы) на протяжении полного периода.Устройства плавного пуска PRS2 с успехом выполняют следующие функции:

  • Контролируемый запуск электродвигателя
  • Контролируемая остановка электродвигателя
  • Электронная защита электродвигателя как в процессе запуска, так и в длительном режиме

Общее описание:

ОСНОВНЫЕ ПАРАМЕТРЫ УПП

Питающее напряжение U (3ф)

380 В ± 15%

Частота

50 Гц

Применяемые моторы

Асинхронные с коротко замкнутым ротором

Диапазон подключаемых электродвигателей

11 – 500 кВт

Частота пусков

Не более 20 раз в час

Степень защиты

IP20

Стойкость к вибрациям

Высота до 3000м, вибрационное усилие до 0.5g

Температура эксплуатации

-15…+40 без потери мощности
+40…+60 при повышении на 1 градус снижение тока на 1,2%

Окружающая влажность воздуха

95% без  образования конденсата

Максимальная рабочая высота

Без потерь мощности на высоте до 1000 м
(выше 1000 м, падение тока 0.5% на каждые 100 м)

Система охлаждения

Естественное

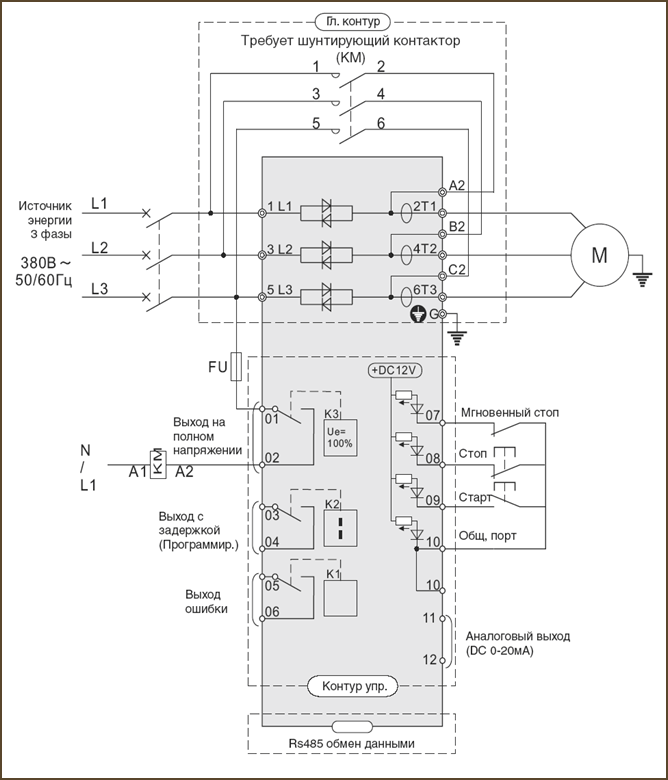

СХЕМА ПОДКЛЮЧЕНИЯ УПП

prs2-2

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА УПП

ЭЛЕКТРОДВИГАТЕЛЬ

УПП

Мощнность (кВт)

Ток (А)

Модель

15

28

PRS2 015

18.5

34

PRS2 018

22

42

PRS2 005

30

54

PRS2 030

37

68

PRS2 037

45

80

PRS2 045

55

98

PRS2 055

75

128

PRS2 075

90

160

PRS2 090

115

190

PRS2 115

132

236

PRS2 132

160

290

PRS2 160

200

367

PRS2 200

250

430

PRS2 250

280

470

PRS2 280

320

547

PRS2 320

400

725

PRS2 400

500

915

PRS2 500

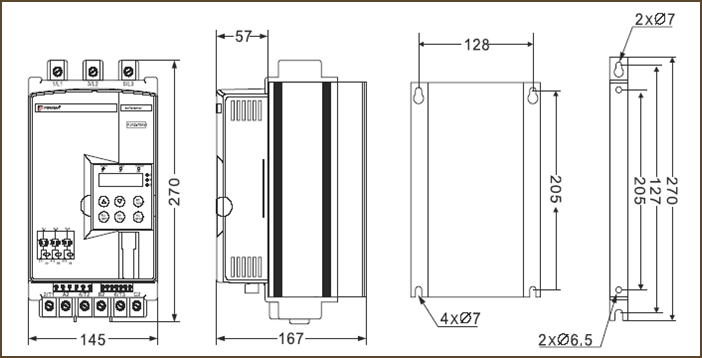

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ УПП

prs2-3

Устройства PRS2 005 … PRS 075

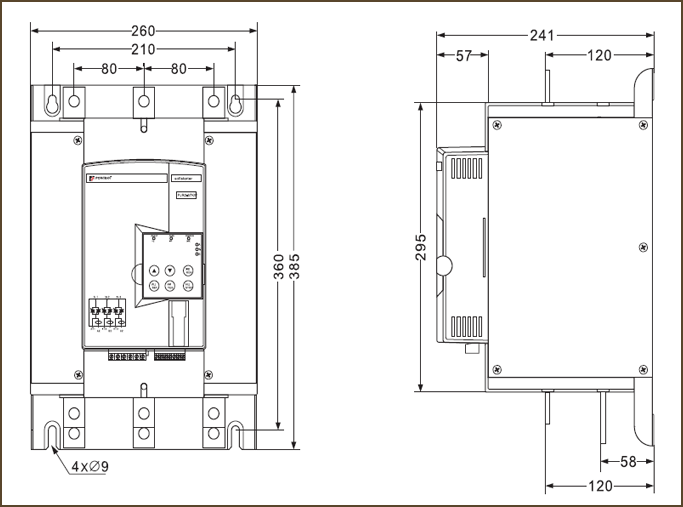

prs2-4

Устройства PRS 090 … PRS 200

prs2-5

Устройства PRS 250 … PRS 500
