Применение частотного преобразователя в схеме вентиляции: настройка ПИ регулятора

Перейти в каталог продукции: Частотные преобразователи

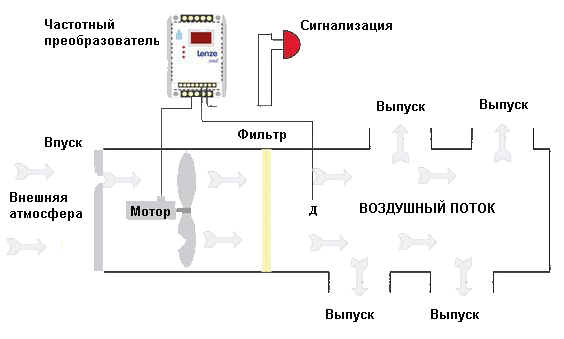

На рисунке изображена схема типичной системы вентиляции:

ventilat

Воздух на рисунке поступает через входное отверстие из внешней атмосферы и по цетральному каналу направляется к мотору системы вентиляции. Этот воздух пройдет через фильтр, очищаясь, пред тем как он будет распределен по выпускным каналам непосредственно в помещения.

Мотор-вентилятор соединен с преобразователем частоты Lenze SMD. Преобразователь контролирует скорость мотор-вентилятора для постоянного поддержания необходимого объема / давления воздуха передаваемого по системе каналов. Уровень давления определяется датчиком (Д). Таким образом осуществляется обратная связь с преобразователем частоты. Воздушный фильтр в центральном канале постепенно засоряется, и датчик определяет это, так как давление в камере постепенно снижается. Частотный преобразователь увеличивает скорость вентилятора, чтобы поддержать постоянное воздушное давление в системе. Когда фильтр становится полностью засорен, преобразователь частоты подает сигнал, указывающий, что фильтр должен быть заменен.

Датчик давления измеряет давление воздуха в миллибарах и имеет диапазон от 10 до 160 мбар. Датчик давления имеет выход 0-10V и подключен к аналоговому входу преобразователя частоты. Сигнал датчика давления воздуха имеет линейную характеристику, также как происходит снижение давления. Необходимо чтобы вентиляционная система постоянно поддерживала в системе каналов давление 80 мбар. По каналу обратной связи от датчика давления воздуха может поступить сигнал о падении давления менее 60 мбар. В этом случае преобразователь частоты по релейному выходу подает сигнал о необходимости замены фильтра.

Минимальная частота работы привода должна быть на уровне 15Гц. Это позволит защитить электродвигатель от продолжительной работы на низких скоростях.

Схема подключения частотного преобразователя SMD:

smd_circ

Настройка параметров ПИ регулятора:

No.

Название

Уставка

Примечание

C08

Конфигурация – релейный вход

10

Обратная связь – мин. \ макс. Уровень. Настройка сиганлизации – d46 и d47

С10

Минимальная выходная частота

15

Настройте SMD на минимальную выходную частоту 15Гц

С34

Конфигурация аналогового входа

0

Настройте аналоговый вход на сигнал 0…10V

С70

Пропорциональная составляющая

#

Установите пропорциональную составляющую на необходимом уровне

С71

Интегральная составляющая

#

Установите интегральную составляющую на необходимом уровне

с81

Уставка ПИ регулятора

80

Опорная величина (установите в мбар.)

c86

Минимальная обратная связь

10

Минимальный уровень ПИ по сигналу обратной связи

c87

Максимальная обратная связь

160

Максимальный уровень ПИ по сигналу обратной связи

d25

ПИ уставка ускорения, торможения

#

Установите рампу изменения скорости ПИ уставки

d38

Пи режим

1

Режим ПИ включен, положительная обратная связь

d46

Минимальный уровень сигнала обратной связи

60

Минимальный уровень сигнала получаемый от датчика давления

d47

Максимальный уровень сигнала обратной связи

150

Максимальный уровень сигнала получаемый от датчика давления

Пропорциональная составляющая это основная уставка, которая корректирует скорость прямо пропорционально ошибке. Если использовать только пропорциональную составляющую это всегда будет приводить к ошибке в системе. Если значение пропорциональной составляющей слишком низко, то отклик будет слишком вялый. Если же это значение слишком велико, то система будет непостоянной, и изменения будут носить колебательный характер.

proporti

Интегральная составляющая используется для устранения статической ошибки. Она продолжает увеличивать основную команду задания скорости, основанную на накопленной ошибке за период (или уменьшать скорость в случае отрицательной ошибки). Даже маленькая величина интегральной составляющей может оказать существенное влияние на исполнение заданного значения контроллера. Если значение слишком высоко – система проскочит требуемое значение, особенно если значительное изменение шага произошло по ошибке.

integral
