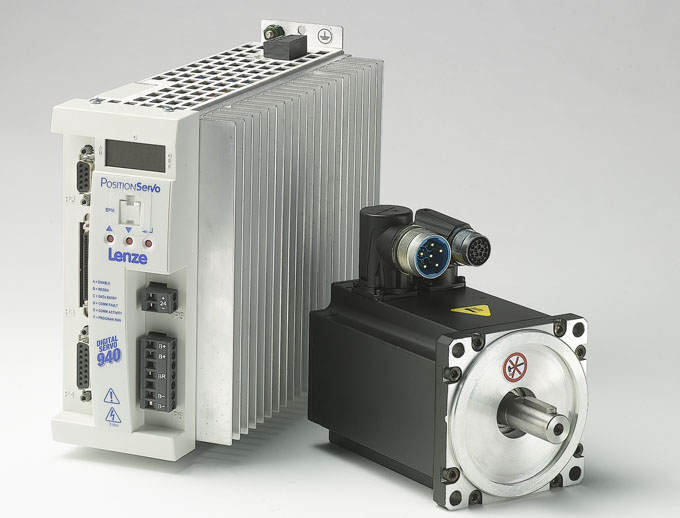

Сервопривод LENZE PositionServo

080s2f

Новые уникальные приводы семейства Position Servo компании Lenze построены по принципу «все в одном». От простого управления моментом до возможностей встроенного контроллера PLC – Вы сами выбираете нужный Вам уровень управления. Возможны различные режимы управления: моментом, скоростью вращения, ведущий-ведомый с электронным редуктором. Перегрузочная способность 300% от номинального тока в течении 2 секунд. Высокоскоростной обмен данными осуществляется по интерфейсам Ethernet или CANopen, датчики обратной связи – энкодер или резольвер. Кроме того, приводы Position Servo весьма компактны – привод на ток 12 А имеет габаритные размеры всего лишь 115  мм Х 190 мм Х 190 мм (Ширина Х Высота Х Глубина).   Сервоприводы PositionServo очень просто программируются с помощью бесплатного обеспечения Motion View с командами типа BASIC.

Карточки быстрого запуска Position Servo (pdf)

Сервопривод PositionServo обеспечивает возможность программирования прецизионных профилей движения, при этом отпадает необходимость в отдельном контроллере PLC или контроллере движения. Невысокая стоимость сочетается с высокими характеристиками – модели PositionServo обеспечивают 64-битную обработку и время реагирования не более 2 микросекунд. Все модели оснащены уникальной микросхемой памяти EPM, которая очень легко программируется. Эта микросхема вручную устанавливается в переднюю панель привода, в ней сохраняются все настройки параметров. Эти настройки можно скопировать или перепрограммировать с помощью портативного блока-программатора с питанием от стандартных батареек. Время копирования содержимого микросхемы памяти – не более 2 секунд. После этого в привод может быть установлена новая микросхема, при этом на него не требуется подавать электропитание и привод готов к работе. Это позволяет значительно сэкономить время, затрачиваемое на программирование. Уникальные отличительные признаки:

  1. Встроенный PLC с заданием позиционных профилей
  2. Аналоговый вход с разрешением 16 bit
  3. Энкодерный вход 2 MHz
  4. Возможность эмуляции сигнала энкодера (для ретрансляции в ЧПУ)
  5. Бесплатное программное обеспечение
  6. возможность импульсного управления (в режиме шаговых приводов)
  7. экономичная цена

Контроллер движения:

  1. 64-битная обработка сигналов инкрементальных и абсолютных энкодеров
  2. Линейная или S-образная рампа
  3. Осциллограф «в реальном времени»
  4. Съемный чип памяти EPM

Приводные функции:

  1. Управление скоростью, моментом, шаговое
  2. Ведущий/ведомый с электронным редуктором

Входы/выходы

  1. 12 программируемых цифровых входов
  2. 5 программируемых цифровых выходов
  3. 2 программируемых аналоговых входа
  4. 1 программируемый аналоговый выход

Мощностной ряд

  1. 80-528 В напряжение питания
  2. 2-18 ампер номинальный выходной ток
  3. 6-54 ампер пиковый ток (300%)
  4. 1 программируемый аналоговый выход

Сетевые возможности

  1. бесплатное программное обеспечение Motion View с командами типа BASIC.
  2. Ethernet-IP интерфейс встроен по умолчанию
  3. Опционально CANopen, RS-485 Modbus RTU, PROFIBUS-DP

Сервомоторы

  1. Синхронные вентильные двигатели переменного тока
  2. Асинхронные сервомоторы
  3. Датчики обратной связи – энкодер или резольвер

Напряжение питания на входе — 1 фаза 220 Вольт

Наименование

Описание

 250 Вт, момент 0,6 Nm

 MCS06C41LC40B0 Синхронный вентильный двигатель 250 Вт, 4050 об\мин, макс. ____ об\мин, Мн= 0.6 Nm, с энкодером ____ имп/об , пиковый момент ___ Nm, защита IP65
 E94P040S2FEM Сервоусилитель 1х240V, In=4A, аналоговый вход 16 bit, встроенный HF-фильтр, ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
 EWLB002FE1NA Кабель моторный 2,5 м (разъем M23, для моторов MCS06)
 EWLE002AE1NA Кабель обратной связи 2,5 м
 MD-50M Разъем MD50 конт. (п) на кабель с корпусом

510 Вт, момент 1,2 Nm

 MCS06F41LC40B0 Синхронный вентильный двигатель 510 Вт, 4050 об\мин, макс. ____ об\мин, Мн=1,2 Nm, с энкодером ____ имп/об , пиковый момент ___ Nm ( ___ Nm с сервоусилителем E94P080), защита IP65
 E94P040S2FEM Сервоусилитель 1х240V, In=4A, аналоговый вход 16 bit, встроенный HF-фильтр, ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
 EWLB002FE1NA  Кабель моторный 2,5 м (разъем М23, для моторов MCS06)
 EWLE002AE1NA  Кабель обратной связи 2,5 м
 MD-50M  Разъем MD50 конт. (п) на кабель с корпусом

 1200 Вт, момент 3,1 Nm

 MCS09F38LC40 Синхронный вентильный двигатель 1200 Вт, 3750 об\мин, макс. ____ об\мин, Мн=3,1 Nm, с энкодером ____ имп/об , пиковый момент ___ Nm (___ Nm с сервоусилителем E94P100) защита IP65
 E94P080S2FEM Сервоусилитель 1х240V, In=8A, аналоговый вход 16 bit, встроенный HF-фильтр, ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
 EWLB002FE1NA Кабель моторный 2,5 м (разъем М23, для моторов MCS09)
 EWLE002AE1NA Кабель обратной связи 2,5 м
 MD-50M Разъем MD50 конт. (п) на кабель с корпусом

1600 Вт, момент 3,8 Nm

 MCS09H41LC40  Синхронный вентильный двигатель 1600 Вт, 4050 об\мин, макс. ____ об\мин, Мн=3,8 Nm, с энкодером ____ имп/об, пиковый момент __ Nm, защита IP65
 E94P100S2FEM Сервоусилитель 1х240V, In=10A, аналоговый вход 16 bit, встроенный HF-фильтр, ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
 EWLB002FE1NA  Кабель моторный 2,5 м (разъем М23, для моторов MCS09)
 EWLE002AE1NA  Кабель обратной связи 2,5 м
 MD-50M  Разъем MD50 конт. (п) на кабель с корпусом

2500 Вт, момент 8,0 Nm

 MCS12H30LC40B0  Синхронный вентильный двигатель 2500 Вт, 3000 об\мин, макс. ____ об\мин, Мн=8,0 Nm, с энкодером ____ имп/об , пиковый момент ____ Nm, защита IP65
 E94P100S2FEM  Сервоусилитель 1х240V, In=10A, аналоговый вход 16 bit, встроенный HF-фильтр, ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
 EWLB002FE1NA  Кабель моторный 2,5 м (разъем М23, для моторов MUS08- MUS14)
 EWLE002AE1NA  Кабель обратной связи 2,5 м
 MD-50M  Разъем MD50 конт. (п) на кабель с корпусом

 4700 Вт, момент 11,0 Nm

 MCS12L41-C40  Синхронный вентильный двигатель 4700 Вт, 4050 об\мин, макс. ____ об\мин, Мн=11 Nm, с энкодером ____ имп/об , пиковый момент __ Nm, защита IP65
 E94P120Y2NEM  Сервоусилитель 1х240V или 3х240V, In=12A, аналоговый вход 16 bit,ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
 EWLB002FE1NA  Кабель моторный 2,5 м (разъем М23, для моторов MCS12)
 EWLE002AE1NA  Кабель обратной связи 2,5 м
 MD-50M  Разъем MD50 конт. (п) на кабель с корпусом

Напряжение питания на входе — 3 фазы 380 Вольт

4100 Вт, момент 9,7 Nm

Наименование

Описание

Цена

MCS12L41-C40 Синхронный вентильный двигатель 4100 Вт, 4050 об\мин, макс. ____ об\мин, Мн=9,7 Nm, с энкодером ____ имп/об , пиковый момент __ Nm, защита IP65
Информацию о ценах на оборудование можно получить обратившись к менеджерам компании по телефону

тел.  8(8652) 60-60-19

E94P090T4NEM Сервоусилитель 3х400V, In=9A, аналоговый вход 16 bit, ETHERNET, энкодерный выход для ретрансляции сигнала в ЧПУ
EWLB002FE1NA Кабель моторный 2,5 м (разъем М23, для моторов MCS12)
EWLE002AE1NA Кабель обратной связи 2,5 м
MD-50M Разъем MD50 конт. (п) на кабель с корпусом

Применение Сервоприводов PositionServo

Отрасли
Преимущества
Применения
Металлообработка
Аналоговый вход 16 bit Управление ведущий/ведомый с электронным редуктором
Приводы подач станков с ЧПУ Главные приводы станков с ЧПУ Шлифовальные станки (ведущий/ведомый)
Координатные столы
Аналоговый вход 16 Bit Цифровое управление CAN, ETHERNET Импульсное управление сервоприводом – альтернатива шаговым приводам
Приводы подач столов лазерной, плазменной, гидрорезки
Текстильная
Импульсное управление сервоприводом – альтернатива шаговым приводам Экономичная цена
Приводы столов вышивальных машин Приводы чулочно-носочных автоматов
Упаковочная, пищевая
Встроенный PLC Задание позиционных профилей
Автоматы вертикальной упаковки пакетоделательные машины Дозирующие системы
Производство картона и бумаги, полиграфия
Встроенный PLC Задание позиционных профилей
роторные ножи отрезание заготовок заданной длины этикетировочные автоматы
Кабельная
Встроенный PLC
Раскладка кабеля на бобине
Деревообработка
Встроенный PLC Задание позиционных профилей
Фурнитурные станки – завертывание петель Сверление отверстий Летучая пила

Для работы с сервоприводом предлагаются сервомоторы MUS и KOMOTEK:
