Соосный 2-х и 3-х ступенчатый цилиндрический мотор-редуктор INNOVARI в алюминиевом и чугунном корпусе

Предлагаемые соосные мотор-редукторы имеют несколько вариантов корпусных типоразмеров:

Стандартизированный вариант соосного мотор-редуктора в корпусе из алюминия с усиленной конструкцией, разработанной для применения в сложных технических условиях, выдерживает достаточно высокие нагрузки. Типоразмеры варьируются, в ассортименте представлены 402/3A; 502/3A; 602/3A.

Компактные специализированные мотор-редукторы в корпусе из алюминия разработаны для применения в оборудовании со специфическими требованиями к длине привода. Переменные ударные нагрузки и повышенные радиальные усилия являются слабой стороной этих редукторов. Типоразмеры: 202/3A; 302/3A/452/3A.

Эти мотор-редукторы являются самыми компактными среди конкурирующих предложений.

Соосные мотор-редукторы стандартного типа в корпусе из чугуна подходят для работы в любых технических условиях и обеспечивают больший передаваемый момент, если сравнивать результаты с вариантами в алюминиевом корпусе.

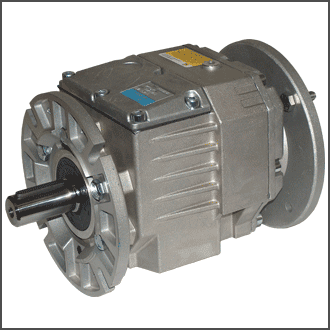

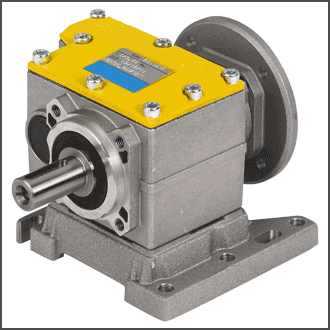

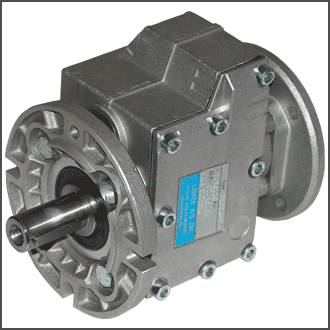

 soos1soos2soos3

Плавность хода и почти бесшумная работа обусловлена обработкой прецизионной обработкой зубчатых колес на зубошлифовальных станках Reishauer, которые используются для высокоточной обработки деталей

Цилиндрические соосные мотор-редукторы широко используются при конструировании различного оборудования. Наша компания предлагает самые разные виды соосных редукторов, которые имеют модульный принцип построения. Все модульные базы продукта снабжены фланцами для двигателя, специальными крепежными элементами в виде лап, твердотельными валами и боковыми фланцами.

Еще большую универсальность данным редукторам придает использование съемной конструкции крепежных лап – уникальная запатентованная технология бренда INNOVARI. Благодаря столь широкой вариативности креплений и типоразмеров редукторы взаимозаменяемы с различными комплектующими от SITI, MOTOVARIO, NORD, LEROY SOMMER, NASEN, FLENDER, SUMITOMO, DAVID BROWN, STM, SEW EURODRIVE, PUJOL.



Все редукторы предварительно залиты специально подобранным синтетическим маслом. Заливки достаточно на весь срок эксплуатации, дополнительного обслуживания редукторы не требуют. Заливка маслом осуществляется для типоразмеров 202/3A; 302/3A; 452/3A – без указания монтажной позиции, если же речь идет о редукторах в типоразмерах 402/3C; 602/3C и некоторых других, то требуется указание монтажной позиции. Для расширения технических возможностей редукторов рекомендуется использовать частотные преобразователи. Отметим, что уровень шума при работе агрегатов не превышает отметку в 65 dB.

Частотный преобразователь позволит расширить возможности данного мотор-редуктора.

Технические особенности цилиндрических соосных мотор-редукторов от бренда INNOVARI:

- Материалы: 202A-452A и 402/3А-602/3А идут в корпусе из алюминия;

- 402/3С-602/3С поставляются в корпусе из чугуна;

- Валы изготовлены из сплавной стали 39NiCrMo3;

- Графитовые прокладки;

- Комплектующие: подшипники от компаний KOYO, KBC и NSK;

- Сальники от Freudenberg и NOK;

- Компании-производители имеют сертификаты качества по стандартам ЕС.

Цилиндрические соосные редукторы применяются для сборки, ремонта и конструирования:

- насосов;

- конвейерных линий;

- различных мешалок;

- агрегатов для пищевой промышленности;

- агрегатов для работы в тяжелых условиях.





2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
Передаточные числа
Габаритные размеры
202А
70
0,18…0,55
14, 16, 19, 20, 24, 25
3,44…61,89
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
302А
85
0,25…1,5
14, 16, 19, 20, 24, 25
3,44…61,89
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
402/3А
130…155
0,12…3,0
16, 19, 20, 24, 25
3,52…216,30
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
452А
300
0,75…4,0
28, 30, 35
3,61…60,90
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
502/3А
280…300
0,18…5,5
28, 30, 35
3,61…480,16
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
602/3А
440-460
0,25…7,5
30, 35, 38, 40
3,61…363,63
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе



Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора
SITI
Bonfiglioli
STM
SEW Eurodrive
Motovario
LENZE
202А
С112
32/2
R17
GST03, GST04
302А
HLC20, HL25
С112, С212
32/2, 40/2
R17, R27
HA32, HA42
GST03, GST04
402/3А
HLC20, HL25
С112, С212/3
32/2, 32/3, 40/2, 40/3, 50/2, 50/3
R17, R27, R37
HA32/3, HA42/3
GST04, GST05
452А
HL30
С312
R47
HA52
GST06
502/3А
HL30
С312/3
60/2, 60/3
R47
HA52/3
GST06
602/3А
HL30
С352/3, С412/3
60/2, 60/3
R57
HA62/3
GST06



2-х и 3-х ступенчатые редукторы в чугунном корпусе

Типоразмер редуктора
Передаваемый момент (Нм)
Мощность присоединяемых двигателей (кВт)
Диаметр выходного вала (мм)
передаточные числа
Габаритные размеры
402/3C
195
0,12…3,0
16, 19, 20, 24, 25
5,55…165,7
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
602/3А
460
0,25…7,5
30, 35, 38, 40
3,61…278,6
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе



Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора
SITI
STM
SEW Eurodrive
Motovario
NORD
HANSEN
FLENDER
David Brown
402/3C
HL25
50/2, 50/3
R27, R37
H032/3
SK272/3, SK372/3
SFN14
DZ38
M0232/M033
602/3А
60/2, 60/3
R47, R57
H052/3
SK472/3, SK572/3
SFN24
DZ48



Таблица сравнений редукторов 4МЦ2С (Россия) и INNOVARI (Италия)

Тип

Диаметр вала
(мм)

Мощность двигателя
(кВт)

Обороты на выходе

Габаритные размеры

Российский

4МЦ2С-50

22

0,25-1,5

25-180

INNOVARI (Италия)

P302A

20

0,25-1,5

22,6-407

2-х и 3-х ступенчатые редукторы в алюминиевом корпусе

Российский

4МЦ2С-63

28

0,55-3

28-400

INNOVARI (Италия)

P502A

28

0,75-5,5

23-388

2-х и 3-х ступенчатые редукторы в алюминиевом корпусе

Российский

4МЦ2С-80

35

0,75-7,5

28-400

INNOVARI (Италия)

P602A

35

1,1-7,5

23-388

2-х и 3-х ступенчатые редукторы в алюминиевом корпусе



По запросу готовы предоставить сравнительные таблицы размеров редукторов INNOVARI c аналогами других производителей.
