Насадные цилиндрические мотор-редукторы INNOVARI в алюминиевом и чугунном корпусе

Насадные цилиндрические мотор-редукторы INNOVARI (Италия) построены по модульному принципу:

Модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью сален-блоков, используя отверстия в корпусе.

Увеличенный диаметр последнего цилиндрического колеса позволяет передавать больший момент в меньшем корпусе, чем у большинства конкурентов, а применение алюминиевого корпуса позволяет получить экономичную цену.

Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.

Все редукторы залиты синтетическим маслом на весь срок службы и не требуют обслуживания. Редукторы поставляются залитыми маслом для монтажной позиции H1, в случае другой монтажной позиции, необходимо оговорить это при заказе.

Насадные мотор-редукторы INNOVARI взаимозаменяемы по основным размерам с BONFIGLIOLI, SEW EURODRIVE, LENZE, NORD, FLENDER, DAVID BROWN.

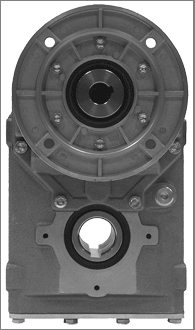

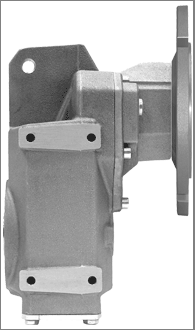

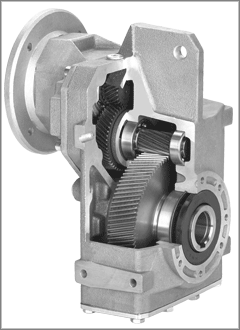

 nasad1 nasad21nasad3

Отличительные особенности насадных мотор-редукторов INNOVARI:

- Типоразмеры F32/3A-F52/3A – корпус из алюминия, типоразмер F62/3C – из чугуна
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA

Нестандартные исполнения:

- Взрывозащищенное по стандартам ATEX 2, ATEX 3
- Для пищевой промышленности с выходным валом из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками

Применения:

- конвейеры
- траспортеры
- шнеки
- нории
- мешалки

Внимание!

С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:

4 формата 2D:
- Autocad (.dxf – .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )

Чертежи высылаются по запросу.



Типоразмер редуктора

Передаваемый момент (Нм)

Мощность двигателей
(кВт)

Диаметр выходного вала

Вес, кг

Передаточные числа

Габаритные размеры чертеж

1 ступень

FA41

210

4

30 (35)

12,1

2.91 – 7.85Скачать pdf

FA61

360

7,5-9

35 (40)

24,5

2.76 – 6.79Скачать pdf

FC81

900

22

50 (55)

78

2.65 – 6.64Скачать pdf

2 ступени

FA42

300

0,37-4

30 (35)

9

8.38 – 85.19Скачать pdf

FA52

450

0,75-5,5

35 (40)

15,5

6.57 – 71.25Скачать pdf

FA62

600

1,1-7,5

35 (40)

15,5

6.57 – 71.25Скачать pdf

FC72

900

1,1-9

40 (45)

30,5

8.02 – 86.25Скачать pdf

FC82

1800

5,5-22

50 (55)

82,5

5.98 – 50.6Скачать pdf

FS20

90

0,06-0,25

20

4,3

57.9 – 400.4

FS50

450

0,25-1,1

30

11,5

47.7 – 329.6

3 ступени

FA43

300

0,12-0,37

30 (35)

8,9

74.33 – 356.09Скачать pdf

FA53

450

0,12-1,1

35 (40)

15,5

61.89 – 561.76Скачать pdf

FA63

600

0,18-1,5

35 (40)

15,5

61.89 – 561.76Скачать pdf

FC73

900

0,18-1,5

40 (45)

30,5

75.5 – 680.03Скачать pdf

FC83

1800

1,1-5,5

50 (55)

68,5

48.55 – 300.17Скачать pdf
