Шаговые двигатели Autonics

  1. Шаговые управляемые приводы с 5-ю фазами. Приводы Autonics.
  2. Комплектный 2-х фазный шаговый привод INNOSTEP
  3. Замкнутая Система Управления с Шаговым Двигателем

line

Шаговые управляемые приводы с 5-ю фазами. Приводы Autonics.

line

Шаговый двигатель A02K/A04K
A02K/A04K Серия
Квадратный корпус (24 мм сторона)
5-фазовый двигатель
Диаметр выходной оси 5 мм
Одностороняя или двусторонняя ось
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
Номинальный ток – 0.75A/фаза
М аксимальный момент на валу – 0.18 или 0.28 f кг . см в зависимости от модели
24MM
Загрузить описание в формате pdf
lineШаговый двигатель A1K/A2K/A3K
A1K/A2K/A3K Серия
Квадратный корпус (42 мм сторона)
5-фазовый двигатель
Диаметр выходной оси 5 мм
Одностороняя или двусторонняя ось
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
Номинальный ток – 0.75A/фаза
Максимальный момент на валу – 1.3, 1.8 или 2.4 f кг . см в зависимости от модели
42MM
Загрузить описание в формате pdf
lineШаговый двигатель A21K/A41K/A63K
A21K/A41K/A63K Серия
Квадратный корпус (85мм сторона)
5-фазовый двигатель
Диаметр выходной оси 14 мм
Одностороняя или двусторонняя ось
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
Номинальный ток – 1.4 или 2.8 A/фаза
Максимальный момент на валу – 21, 41 или 63 f кг . см в зависимости от модели
00385MM
Загрузить описание в формате pdf
lineШаговый двигатель A4K/A8K/A16K
A4K/A8K/A16K Серия
Квадратный корпус (60мм сторона)
5-фазовый двигатель
Диаметр выходной оси 8 мм
Односторонняя или двусторонняя ось
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
Номинальный ток – 0.75, 1.4 A/фаза (для А4К/А8К) или 1.4, 2.8 A/фаза (для А16К)
Максимальный момент на валу – 4.2, 8 или 15 f кг .см в зависимости от модели
00460MM
Загрузить описание в формате pdf
lineШаговый двигатель AHK
AHK Серия
Квадратный корпус (42мм/60мм/85мм сторона в зависимости от модели) с полым валом
Монтируется непосредственно на винтовой вал, винтовую направляющую и т.д. без муфты
Отсутствие муфты уменьшает шум и вибрацию
Уменьшен размер системы, в целом
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
005AHK
Загрузить описание в формате pdf
lineШаговый двигатель AK-ХХХХ-B
AK Серия
Квадратный корпус (60мм/85мм сторона в зависимости от модели) со встроенным тормозом
5-фазовый двигатель
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
Встроенный тормоз подключается по отдельному кабелю
006ak-56-B
Загрузить описание в формате pdf
lineШаговый двигатель с редуктором AK-G
AK-G Серия
Шаговый двигатель с редуктором, квадратный корпус (60мм сторона)
5-фазовый двигатель
Передаточное число: 1:5, 1:7.2 или 1:10
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
007AGK
Загрузить описание в формате pdf
lineШаговый двигатель с редуктором и тормозом AK-GB
AK-GB Серия
Шаговый двигатель с редуктором и встроенным тормозом, квадратный корпус (60мм сторона)
Передаточное число: 1:5, 1:7.2 или 1:10
5-фазовый двигатель
Подключение: 5-ти проводное соединение (стандарт) 10-ти проводное соединение (опционально)
Встроенный тормоз подключается по отдельному кабелю
008AKGB
Загрузить описание в формате pdf

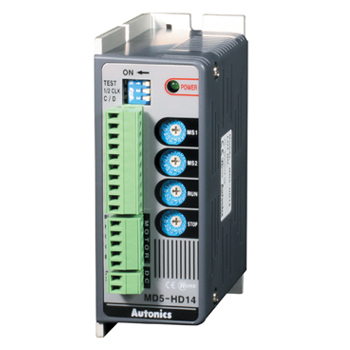

lineДрайвер шагового двигателя MD5-HD14
MD5-HD14 Серия
Входное напряжение 20-35 В пост. тока
Ток двигателя: максимальный 1,4 A/фаза
5-ти проводное соединение
Шкала выбора микрошага двигателя – до 250 делений
Настройка тока двигателя и тока останова
Входы для вращения: ПО ЧАСОВОЙ и ПРОТИВ ЧАСОВОЙ стрелки, выключение удержания, дробление шага
009 1269248699_admin_0

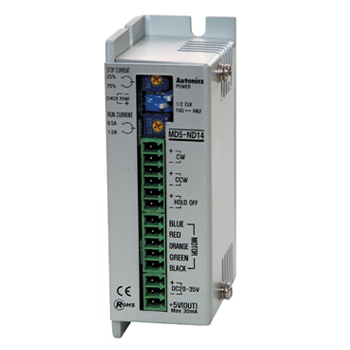

lineДрайвер шагового двигателя MD5-ND14
MD5-ND14 Серия
Входное напряжение 20-35 В перем. тока
Ток двигателя: максимальный 1,5 A/фаза
5-ти проводное соединение
Шкала выбора микрошага двигателя – нормированный шаг
Настройка тока двигателя и тока останова
Входы для вращения: ПО ЧАСОВОЙ и ПРОТИВ ЧАСОВОЙ стрелки, выключение удержания
010 1269248655_admin_0
lineКонтроллер шагового привода PMC-HS
PMC-HS Серия
Многофункциональный, малых размеров
Управление по одной или двум координатам
64 шага различных операций, с помощью 12 команд для каждой оси
Возможность управления без ПК, с помощью выносной панели управления
Различные виды связи по портам RS-232C, RS-485, USB
011pmc-hs
Загрузить описание в формате pdf

line

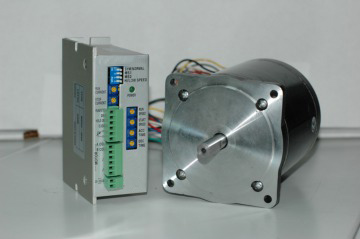

Комплектный 2-х фазный шаговый привод INNOSTEP

line

Характеристики:

  • Питание блока управления 20–35 В.
  • Четыре диапазона установки скорости.
  • Возможность задания рампы скорости.
  • Возможность регулирования скорости от встроенного или внешнего потенциометра 0 – 10 кОм.
  • Двигатели с моментами 2,6 кГс*см; 7,2 кГс*см; 13,5 кГс*см; 26 кГс*см
  • Диаметры выходных валов 4,5мм; 6мм; 9,5мм.

Применения:

  • Малогабаритные, маломощные конвейеры
  • Дозаторы
  • Рекламные вращающиеся стойки
  • Упаковочное оборудование
  • Укупорочные автоматы
  • Этикетировочные автоматы

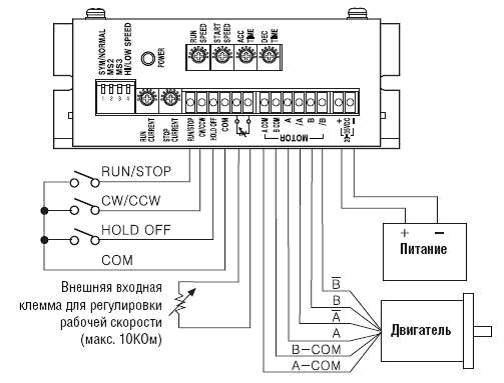

Инструкция по шаговому комплекту (pdf)

1

2Тип: INNOSTEP CSD-2-26-1
Двигатель с моментом 26 кГс*смК этому комплекту можно приобрести блок питания SPA 100-24
Спецификация шагового двигателя (pdf)

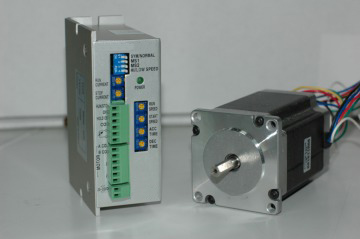

3Тип: INNOSTEP CSD-2-13.5-1
Двигатель с моментом 13,5 кГс*смК этому комплекту можно приобрести блок питания SPA 100-24 Спецификация шагового двигателя (pdf)

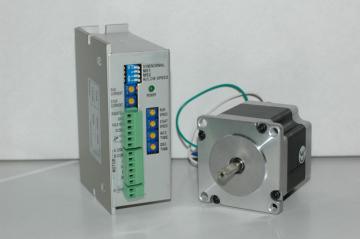

4Тип: INNOSTEP CSD-2-7.2-1
Двигатель с моментом 7,2 кГс*смК этому комплекту можно приобрести блок питания SPA 50-24
Спецификация шагового двигателя (pdf)

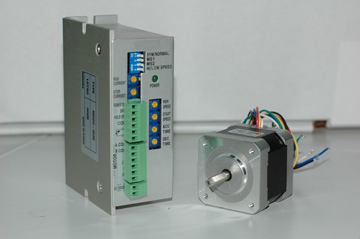

5Тип: INNOSTEP CSD-1.2-2.6-1
Двигатель с моментом 2,6 кГс*смК этому комплекту можно приобрести блок питания SPA 50-24
Спецификация шагового двигателя (pdf)

line

Замкнутая Система Управления с Шаговым Двигателем

line

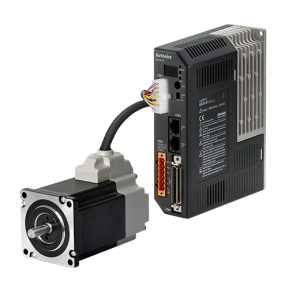

AiCA Серия
  • Система с обратной связью обеспечивает прецизионное управление положением в реальном времени
  • Модель с драйвером и встроенным контроллером
  • Благодаря использованию двигателя переменного тока обеспечивается более высокий крутящий момент и упрощается процесс монтажа в сравнении с двигателем постоянного тока
  • 7-сегментный дисплей для отображения параметров аварийных сигналов /состояний
  • Возможность управления 31 осью посредством коммуникационного интерфейса RS485
  • Поддержка функции понижения тока
  • Доступна библиотека языка «C» (32-битная и 64-битная системы)
  • Доступно программное обеспечение для управления движением на базе ОС Windows (atMotion)
  • Программное обеспечение графического интерфейса пользователя позволяет легко настраивать коэффициент усиления системы
  • Благодаря функции удержания момента и отсутствию вибрации (колебаний) в режиме стабилизации положения эта система является оптимальным решением для точных станков, в том числе для оптических устройств контроля
  • 10-уровневая настройка разрешающей способности
  • Типоразмеры: 60 мм, 86 мм (двигателя: серия AiA-M)
AiCA
Загрузить описание в формате pdf
line

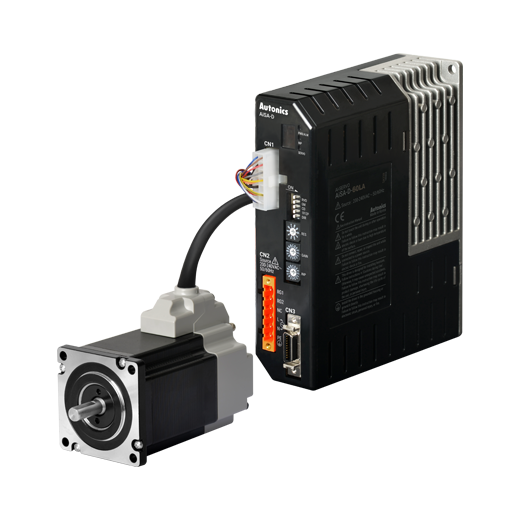

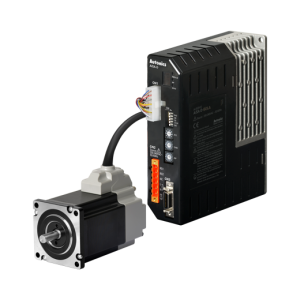

AiSA Серия

  • Более доступная по цене система с обратной связью по сравнению с серводвигателями
  • 7-сегментный дисплей для отображения параметров аварийных сигналов/состояний
  • Высокое быстродействие и повышенная надежность двигателя
  • Низкий уровень вибрации в режиме низкой скорости и высокий крутящий момент в режиме высокой скорости
  • Работа с низкими токами на средних и высоких скоростях двигателя
  • Максимальный момент удержания с режимом снижения тока (для вертикальных нагрузок)
  • Простая настройка коэффициента регулятора с помощью потенциометра
  • Широкий диапазон разрешающей способности: 500, 1000, 1600, 2000, 3200, 3600, 5000, 6400, 7200, 10000 (10 уровней)
  • Различные выходы для аварийных сигналов: превышение тока, превышение скорости, перегрев, ошибка подключения двигателя, ошибка подключения энкодера и т. д. (12 аварийных сигналов)
  • Типоразмеры: 60 мм, 86 мм

Применение: оборудование для производства полупроводников, 3-мерные принтеры, системы оптического контроля, системы поверхностного монтажа электронных компонентов, роботы, работающие в прямоугольной системе координат, конвейерные системы, системы выравнивания и другие точные машины.

AiSA
Загрузить описание в формате pdf
line

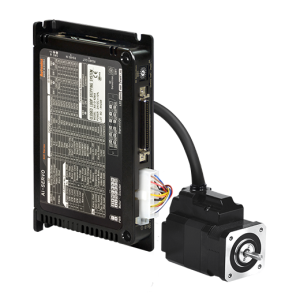

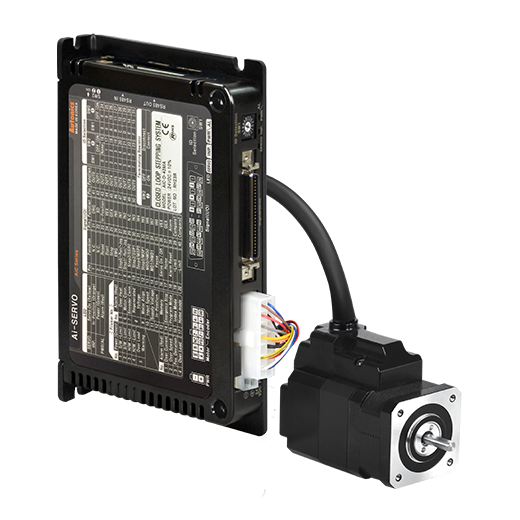

AiC Серия

Линейка изделий пополнилась двигателями типоразмеров 20 мм, 28 мм и 35 мм

  • Модель с драйвером двигателя и встроенным контроллером
  • Данная система с замкнутым контуром обладает более высоким быстродействием и повышенной надежностью, а также экономически более выгодна в сравнении с серводвигателями
  • При внезапном отключении электрического питания двигатель блокируется с помощью встроенного тормоза. Такая система обеспечивает безопасное управление вертикальными нагрузками (модель с встроенным тормозом)
  • Возможность управления 31 осью посредством коммуникационного интерфейса RS485
  • 14 команд управления и 256 (макс.) программных шагов управления
  • 4 режима управления: толчковый режим, непрерывный режим, шаговый режим, программный режим
  • Благодаря использованию 50-контактного интерфейса ввода/вывода обеспечивается широкий выбор вариантов подключения
  • Доступна библиотека языка «C» (32-битная и 64-битная системы)
  • Доступно программное обеспечение для управления движением на базе ОС Windows (atMotion)
  • Низкий уровень вибрации в режиме низкой скорости и высокий крутящий момент в режиме высокой скорости
  • Не требуется наладка (коэффициенты регулятора легко настраиваются с помощью потенциометра)
  • Благодаря функции удержания момента и отсутствию вибрации (колебаний) в режиме стабилизации положения эта система является оптимальным решением для точных станков, в том числе для оптических устройств контроля
  • 10-уровневая настройка разрешающей способности
  • Различные выходы для аварийных сигналов: превышение тока, превышение скорости, перегрев, ошибка подключения двигателя, ошибка подключения энкодера и др. (17 аварийных сигналов)
  • Типоразмеры: 20 мм, 28 мм, 35 мм, 42 мм, 56 мм, 60 мм

Применение: оборудование для производства полупроводников, 3-мерные принтеры, системы оптического контроля, системы поверхностного монтажа электронных компонентов, роботы, работающие в прямоугольной системе координат, конвейерные системы, системы выравнивания и другие точные машины.

AiC
Загрузить описание в формате pdf
line

AiC Серия

Линейка изделий пополнилась двигателями типоразмеров 20 мм, 28 мм и 35 мм

  • Модель с драйвером двигателя и встроенным контроллером
  • Данная система с замкнутым контуром обладает более высоким быстродействием и повышенной надежностью, а также экономически более выгодна в сравнении с серводвигателями
  • При внезапном отключении электрического питания двигатель блокируется с помощью встроенного тормоза. Такая система обеспечивает безопасное управление вертикальными нагрузками (модель с встроенным тормозом)
  • Возможность управления 31 осью посредством коммуникационного интерфейса RS485
  • 14 команд управления и 256 (макс.) программных шагов управления
  • 4 режима управления: толчковый режим, непрерывный режим, шаговый режим, программный режим
  • Благодаря использованию 50-контактного интерфейса ввода/вывода обеспечивается широкий выбор вариантов подключения
  • Доступна библиотека языка «C» (32-битная и 64-битная системы)
  • Доступно программное обеспечение для управления движением на базе ОС Windows (atMotion)
  • Низкий уровень вибрации в режиме низкой скорости и высокий крутящий момент в режиме высокой скорости
  • Не требуется наладка (коэффициенты регулятора легко настраиваются с помощью потенциометра)
  • Благодаря функции удержания момента и отсутствию вибрации (колебаний) в режиме стабилизации положения эта система является оптимальным решением для точных станков, в том числе для оптических устройств контроля
  • 10-уровневая настройка разрешающей способности
  • Различные выходы для аварийных сигналов: превышение тока, превышение скорости, перегрев, ошибка подключения двигателя, ошибка подключения энкодера и др. (17 аварийных сигналов)
  • Типоразмеры: 20 мм, 28 мм, 35 мм, 42 мм, 56 мм, 60 мм

Применение: оборудование для производства полупроводников, 3-мерные принтеры, системы оптического контроля, системы поверхностного монтажа электронных компонентов, роботы, работающие в прямоугольной системе координат, конвейерные системы, системы выравнивания и другие точные машины.

AiC
Загрузить описание в формате pdf
line

AiS Серия

Линейка изделий пополнилась двигателями типоразмеров 20 мм, 28 мм и 35 мм

  • В сравнении с серводвигателями данная система с обратной связью отличается невысокой стоимостью, высоким быстродействием и повышенной надежностью
  • Низкий уровень вибрации в режиме низкой скорости и высокий крутящий момент в режиме высокой скорости
  • Не требуется наладка (коэффициенты регулятора легко настраиваются с помощью потенциометра)
  • Благодаря функции удержания момента и отсутствию вибрации (колебаний) в режиме стабилизации положения эта система является оптимальным решением для точных станков, в том числе для оптических устройств контроля
  • Широкий диапазон разрешающей способности энкодера
  • Широкий диапазон выходов для аварийных сигналов: превышение тока, превышение скорости, перегрев, ошибка подключения двигателя, ошибка подключения энкодера и т. д. (12 аварийных сигналов)
  • Типоразмеры: 20 мм, 28 мм, 35 мм, 42 мм, 56 мм, 60 мм

Применение: оборудование для производства полупроводников, 3-мерные принтеры, системы оптического контроля, системы поверхностного монтажа электронных компонентов, роботы, работающие в прямоугольной системе координат, конвейерные системы, системы выравнивания и другие точные машины.

AiC
Загрузить описание в формате pdf
