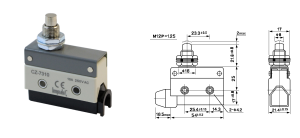

Концевые (механические) выключатели серии CZ-7

Концевые (конечные) выключатели серии CZ-7   Экономичная серия концевых выключателей в пластиковом корпусе.

  • Пластиковый корпус
  • Высокая механическая прочность
  • Легкое подключение проводов
  • Исполнение (IP40)
  • Переключающий контакт



Каталог на концевые выключатели (PDF)

Типы выключателей

Модель Переключающий механизм Контактная группа
CZ-7120 рычаг нажимной CZ-7_shema
CZ-7121 рычаг с роликом нажимной
CZ-7124 рычаг с поворотным роликом нажимной
CZ-7310 шток нажимной
CZ-7311 шток с продольным роликом нажимной
CZ-7312 шток с поперечным роликом нажимной
CZ-7166 шток пружинный на отклонение

Электрические характеристики

Напряжение Неиндуктивная Индуктивная
резистор лампа катушка мотор
НЗ НР НЗ НР НЗ НР НЗ НР
125 V AC 10 3 1.5 10 5 2.5
250 V AC 10 2.5 1.25 10 3 1.5
480 V AC 3 1.5 0.75 2.5 1.5 0.75
15 V DC 10 3 1.5 6 6 5
30 V DC 8 3 1.5 6 5 2.5
125 V DC 0.5 0.4 0.4 0.05 0.05 0.05
250 V DC 0.25 0.2 0.25 0.03 0.03 0.03

Технические характеристики

Скорость срабатывания 0.05…50 см/сек
Частота срабатывания механическая: 120 переключений/мин
электрическая: 30 переключений/мин
Контактная группа Переключающий контакт
Сопротивление контактов < 15 мОм
Сопротивление изоляции 100 МОм (500 В AC)
Диэлектрическая прочность ~1000 В AC в теч. минуты контакт-контакт
Износоустойчивость механическая: >10^7 циклов
электрическая: >10^5 циклов
Вибропрочность Без разрушений: 10…55 Гц, ампл. = 1.5мм, по осям
Ударопрочность механическая: 100g
без сбоев: 30g
Рабочая температура -10…+80 °C
Влажность < 95%
Масса 60 г
Степень защиты IP40

Рабочие характеристики

Модель CZ-7120 CZ-7121 CZ-7124 CZ-7310 CZ-7311 CZ-7312 CZ-7166
Макс. усилие срабатыван, г 150 180 200 600 600 600 120
Макс. усилие отпускания, г 40 50 60 100 100 100
Рабочий ход, мм 13.5 11.0 11 2.0 2.0 2.0 250
Общий ход, мм 4.0 3.0 3.0 6.0 6.0 6.0 11
Отклонение хода, мм 3.2 2.4 2.4 0.8 0.8 0.8
Положение срабатыван, мм 25±1 40±1 50±1.2 21.8±1.2 33.3±1.2 33.3±1.2
Положение отпускания, мм 35

Внешний вид и габаритные размеры

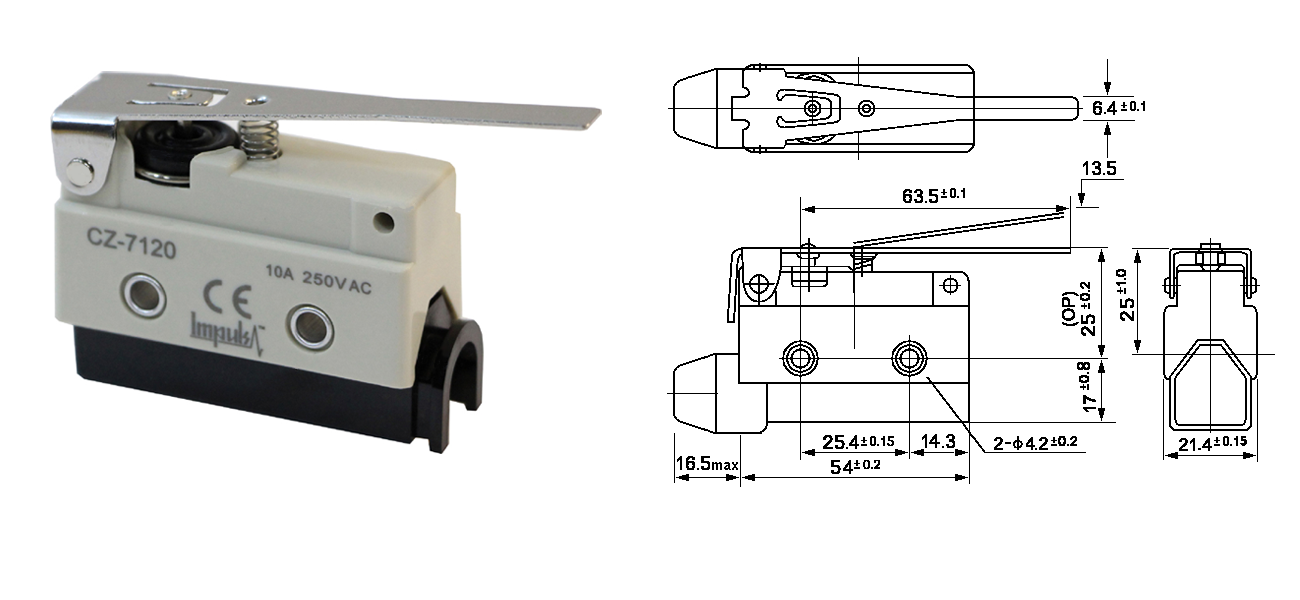

CZ-7120 рычаг нажимной

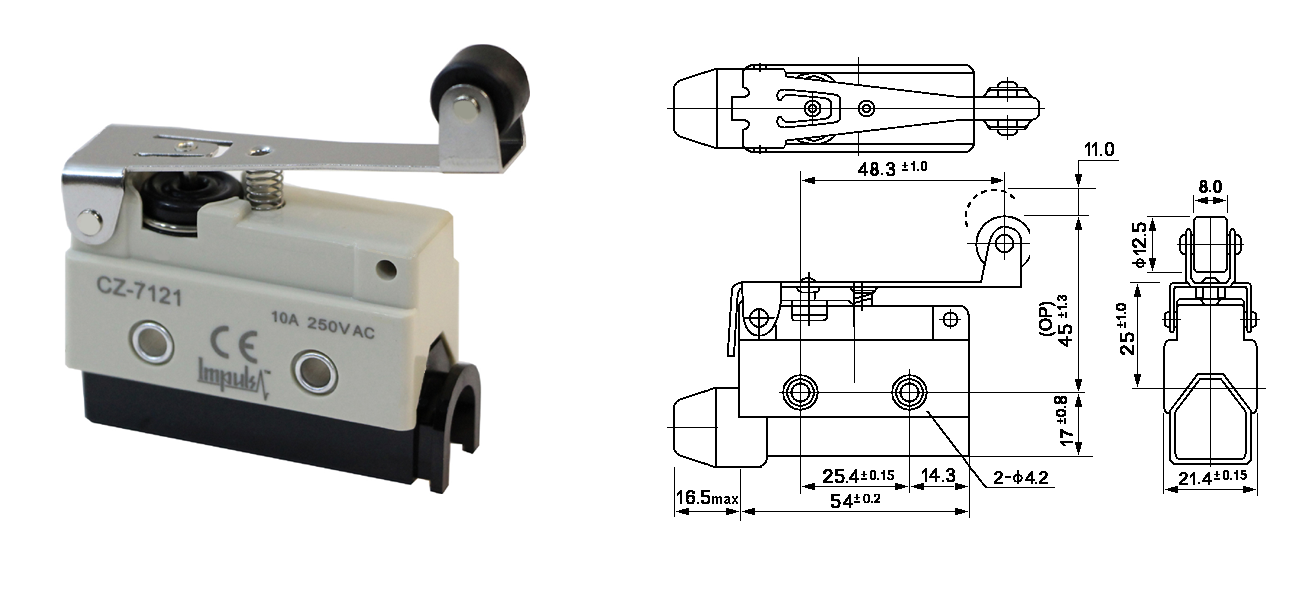

CZ-7121 рычаг с роликом нажимной

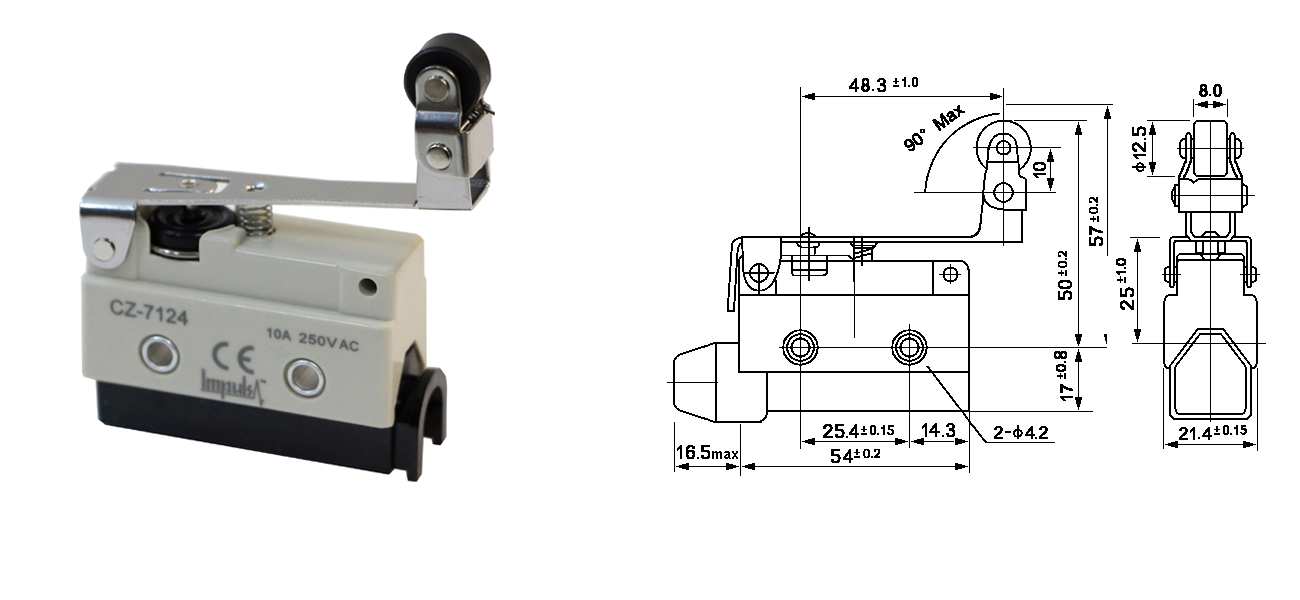

Z-7124 рычаг с поворотным роликом
нажимной

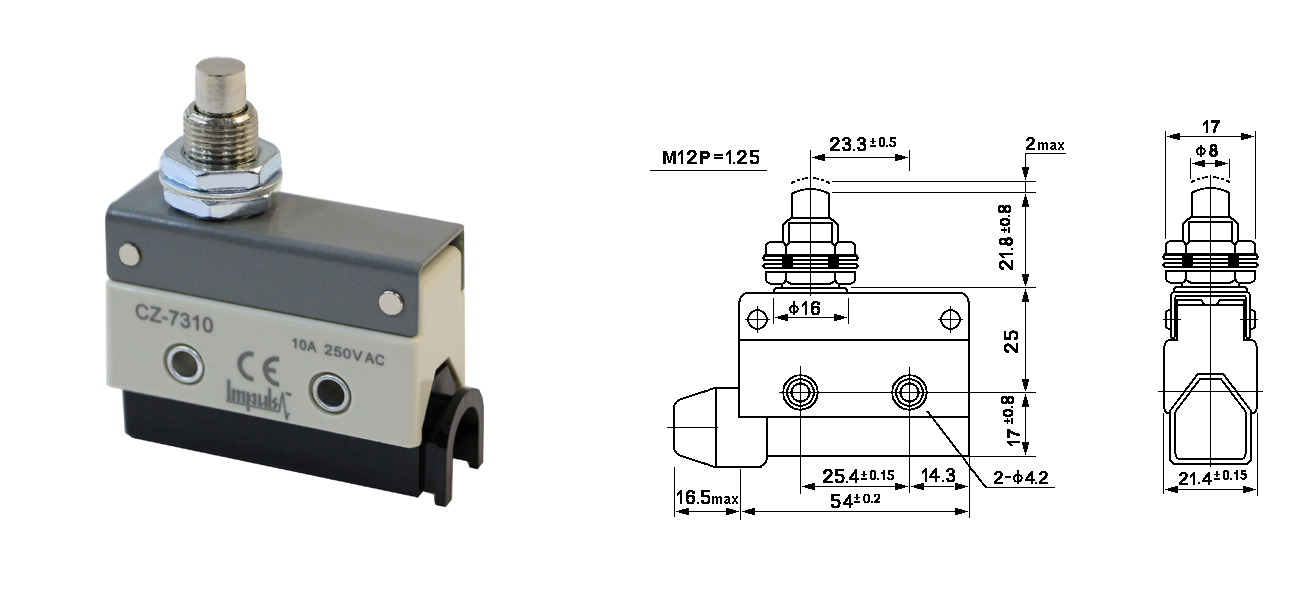

CZ-7310 шток нажимной
cz-7120 cz-7121 cz-7124 cz-7310

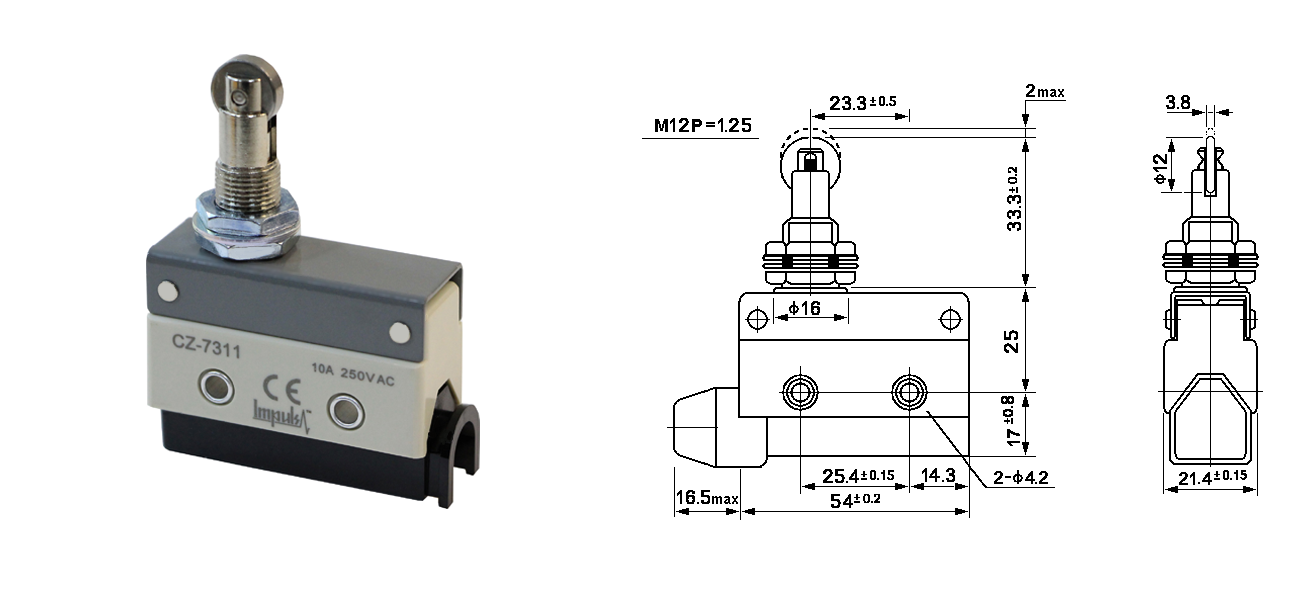

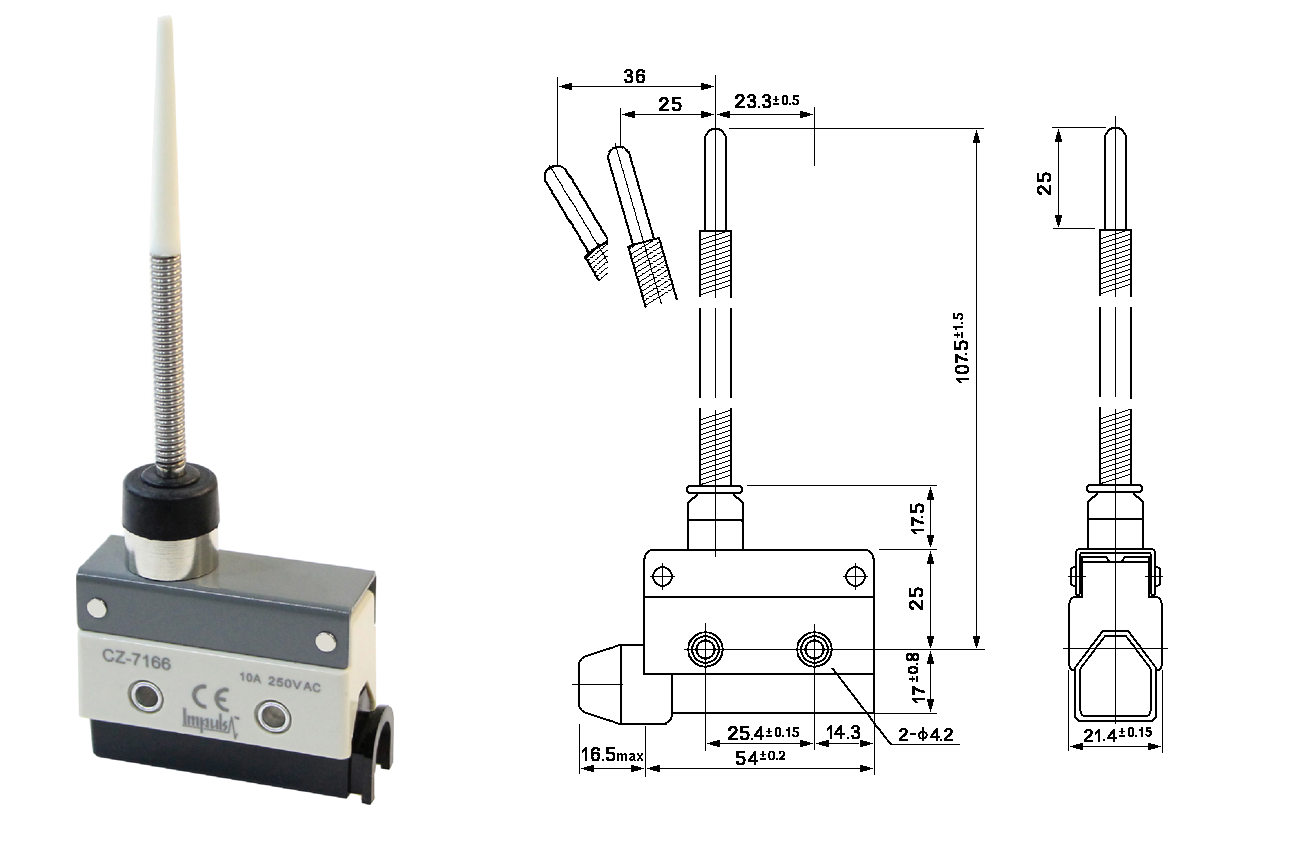

 CZ-7311 шток с продольным роликом нажимной CZ-7312 шток с поперечным роликом нажимной CZ-7166 шток пружинный на отклонение
cz-7311 cz-7312 cz-7166
