AD1024-12F, AD1024-24F Блок питания постоянного тока ACRO 24 Вт

 001 AD1024F1 Источник питания постоянного тока — это специальное устройство, которое позволяет получить в сети стабильное постоянное напряжение, то есть просто постоянный ток.

Серия AD1024F

Мощность………..24Вт

Uвых: 12VDC±10%;

24VDC±10%

Uвх………………100-240VAC

Функции блока питания

В некоторых случаях при разработке разных новых устройств не используется запасной или вторичный блок питания, потому что мощность, которая потребляется этой аппаратурой, не всегда известна. Кроме того, не всегда есть информация о полярности внутренних контактов и их наличии. Для подобных случаев с целью поддержания электрического обеспечения аппаратуры и применяется источник постоянного тока, в частности, блок питания 24в.

Использование подобных источников, как правило, временно, потому что они применяются как замена основного питания, которое прервано в результате какого-либо повреждения. Источник питания — это аппарат, который предназначен для питания электроприборов при отключении главного источника энергии. Источник питания при штатной работе электроприборов отключен, он активизируются только по востребованию. Он обеспечивает электропитание приборов, которые не имеют своего сетевого источника питания. Одновременно блок питания 24в выполняет функции основного и резервного источника энергии, поэтому они технически более сложные.

Назначение источников питания

Наиболее очевидным принципом классификации источников питания является мощность устройства, то есть количество электрических приборов, которое блок питания 24в способен поддерживать. В случае превышения устройством допустимого предела потребляемого тока, блок питания 24в снижает в сети напряжение, предотвращая тем самым выход аппаратуры из строя.

Обычно источники питания спроектированы для стационарного применения и прекрасно подходят для обеспечения током систем контроля, электрического оборудования, систем видеонаблюдения и прочих устройств, которым требуется электрическое питание постоянного напряжения. Блок питания 24в снабжен внутренним реле, которое необходимо для осуществления сигнализации работоспособности. Он позволяет прибору работать параллельно. Источник питания 24В оборудован защитой от коротких замыканий, перенапряжения и перегрузки сети.

Особенности:

  • Высокое качество исполнения
  • Долгий срок службы
  • Высокий КПД
  • Естественная конвекция воздуха
  • Большая надежность
  • Крепление на DIN-рейку и стену
  • Потенциометр подстройки выходного напряжения
  • Защита по перегрузке, перенапряжению и к.з.

Расшифровка номенклатуры

code

1. Серия блоков питания: AD - с креплением на DIN-рейку

2. Кол-во каналов: 1 – одноканальный, 2 - двухканальный

3. Выходная мощность: 048 – 48W (от 24 до 500W)

4 Напряжение на выходе: 24 – 24VDC, 12 – 12VDC

5. Диапазон входного напряжения: F – 100-240VAC, S – выбор 110/220VAC

6. Тип корпуса: S- компактный, R – с сигнализацией.

Технические характеристики:

Модель AD1024-12F AD1024-24F
Uвх, V 100-240VAC, 47-63 Hz
Uвых, V 12VDC±10% 24 VDC±10%
Iном, А
Рвых, W 24W
Пульсации и шум 100mVp-p 150mVp-p
КПД 80% 83%
Ограничение броска тока 22А/110VAC, 44A/220VAC
Защита по перенапряжению 20 VDC 40VDC
Работоспособность восстанавливается после нормализации напряжения
Защита по перегрузке Ограничение выходной мощности
Защита от К.З. Работоспособность восстанавливается после устранения К.З.
Окружающая среда Рабочая температура -20°С ~50°С, снижение выходной мощности на 2,5% с каждым увеличением температуры на 1°С с 50 до 70°С
Влажность воздуха 5%~95%, без образования конденсата
Допустимая вибрация 10Hz-2kHz  в 3-х осях
Стандарт по электромагнитной совместимости EN 55011 Class B, EN 55022 Class B, EN 61000-4-2,3,4,5,6,8,11 Level 3
Стандарт
безопасности
CE EN 60950, UL 60950, CSA 22.2
Индикация Зеленый светодиод наличия выходного напряжения
Способ установки На стандартную 35-мм DIN рейку и на монтажную поверхность
Способ подключения Винтовое соединение
Материал корпуса Пластик

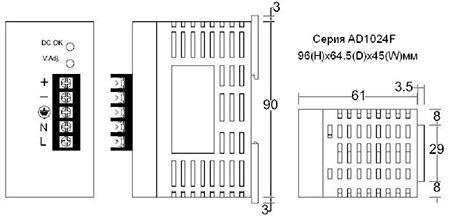

Габаритные размеры:

AD1024F
