BMS-N – Датчик контроля схода ленты INNOLevel

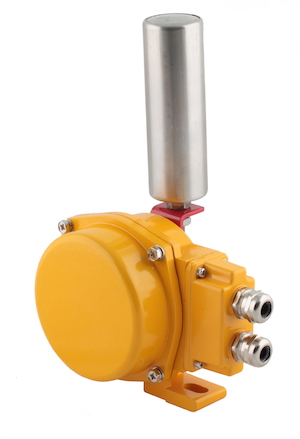

innolevel-bmsУстройство предназначено для контроля рабочего процесса в потенциально опасных условиях для активации аварийного сигнала при смещении транспортерной ленты. Датчик смещения транспортерной ленты предотвращает повреждение или сход ленты.

Принцип действия

Датчик BMS-N предназначен для контроля рабочего процесса ленточного конвейера. При отклонении конвейерной ленты от продольного направления датчик выдает сигнал на аварийное отключение конвейера, предотвращая тем самым повреждение ленты в результате смещения или соскакивания. Датчики BMS-N обычно устанавливаются в паре – с обеих сторон конвейерной ленты.

  • Простота монтажа, надежная защита от внешних воздействий.
  • Рычаг с контактным роликом из нержавеющей стали может отклоняться относительно вертикальной оси до 75°.
  • Пыле- и влагонепроницаемый корпус, материал – алюминий, IP 67.
  • Угол срабатывания рычага ролика составляет 12° для подачи аварийного сигнала и 30° для выключения конвейера.
  • Применение датчиков BMS-N обеспечивает снижение времени простоя оборудования, имущественного ущерба и расходов, связанных с заменой поврежденной ленты конвейера.
  • Опционально коррозионностойкое исполнение из нержавеющей стали SUS304..

Документация:

Характеристики

КорпусАлюминий, IP67
Температура процесса-40°С … +60°С
Усилие3,4…5,4Н*м (0,35…0,55кгс*м)
Коммутационные характеристики10A, 125/250VAC
1/2A, 125VDC
2 релейных выхода
Масса~2,5 кг (для стандартного исполнения)

~3,0 кг (для коррозионностойкого исполнения)

Применение

  • Стандартные ленточные конвейеры
  • Рудничные, подвешиваемые на канатах ленточные конвейеры
  • Отвальные / складские конвейеры
  • Системы погрузки / разгрузки судов
  • Челночные и реверсивные конвейеры
  • Указатель предельного положения стрелы крана / экскаватора
  • Ленточные питатели и конвейеры
  • Ограничитель хода, рассчитанный на работу в тяжелых условиях
