HC2-V8_V9. Векторная серия с Обратной Связью по скорости.

HC2-V8_V9
РЕЖИМЫ РАБОТЫ ЧАСТОТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ СЕРИИ V8V9
Методы управления:
Векторное управление1:
Предлагает превосходную работу векторного управления и нечувствительность к параметрам двигателя.
Пусковой вращающий момент: 0.50Hz 180 % номинального момента
Диапазон изменения скорости: 1:100
Точность стабилизации скорости: ± 0.5 %
0.50Hz управляемая устойчивая работа двигателя с 150 % номинальным моментом
Векторное управление2 (без обратной связи по скорости):
Технология векторного управления без ОС реализует точное поддержание скорости АС двигателя.
Пусковой вращающий момент: 0.25Hz 180 % номинального момента
Диапазон изменения скорости: 1:200
Точность стабилизации скорости: ± 0.2 %
0.25Hz управляемая устойчивая работа двигателя с 150 % номинальным моментом
Векторное управление2 (с обратной связью по скорости):
Пусковой вращающий момент: 0.00Hz 180 % номинального момента
Диапазон изменения скорости: 1:1000
Точность стабилизации скорости: ± 0.02 %
Разомкнутый режим управления вращающим моментом:
Независимое управление реализует истинное управление вращающим моментом, поддерживает переключение управления моментом и управления скоростью.
Точность вращающего момента: ±5 %
Время ответа вращающего момента: <20ms
Замкнутый режим управления вращающим моментом( с опциональной платой обратной связи PG):
Независимое управление реализует истинное управление вращающим моментом, поддерживает переключение управления моментом и управления скоростью.
Точность вращающего момента: ±5 %
Время ответа вращающего момента: <10ms
Внешний вид преобразователя, размеры и вес
V9 – размеры и вес

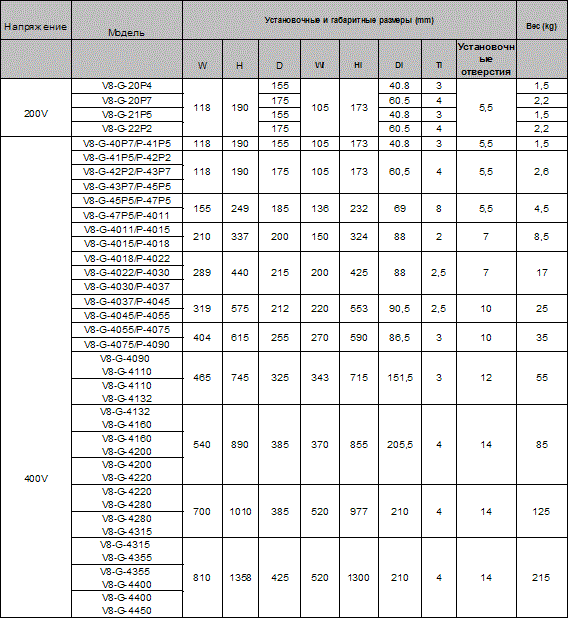

HC2-V8-tablica

Технические данные

Особенности управления

Режим управления

Векторное управление 1

Векторное управление 2 (без энкодера)

Векторное управление 2 (с энкодером) только V9

Стартовый момент

0.50Hz 180%

0.25Hz 180%

0.00Hz 180%

Диапазон по скорости

1:100
1:200
1:1000

Точность стабилизации скорости

± 0.5%

± 0.2%

± 0.02%

Управл. по моменту

N
Y
Y

Точность по моменту

-
±5%
±5%

Отклик по моменту

-
<20ms
<10ms

Функции изделия

Ключевые функции

Настройка перенапряжения, подхват скорости вращения, ограничение момента, операция мультискорости (до 23 скоростей), авто настройки, S кривая ускорения / замедления, компенсация скольжения, настройка PID, управление ограничением тока, переключение между режимом управления по моменту и режимом управления по скорости, ручное/авто увеличение момента с ограничением тока, многофункциональный терминал ввода-вывода

Режим задания частоты

Панель оператора, терминал UP/DN, по коммуникации с PCверхнего уровня, аналог. терминалы A11/A12/A13, импульсный терминал D1

Диапазон по частоте

0.00 ~ 300.00Hz Внимание: В режиме векторного управления 1 может быть настроен диапазон 0.0 ~ 3000.0Hz

Стартовая частота

0.00 ~ 60.00Hz

Время ускорения / замедления

0.1 ~ 36000s

Мощность торможения

Напряжение модуля торможение: 650 ~ 750V; время: 100.0s; тормозной модуль может быть встроенным для V9-G-4075 и ниже

Торможение DC

Начальная частота DC торможения: 0.00 ~ 300.00Hz. Ток DCторможения: Постоянный момент: 0.0 ~ 120.0 %, Переменный момент: 0. 0 ~ 90.0 %

Время DC торможения: 0.0 ~ 30.0s; нет начального времени ожидания для DC торможения, чтобы реализовать быстрое торможение

Торможение магнитного потока

Действует всегда, не требует дополнительных опций для функцииторможения, и устанавливается значение по умолчанию

Особенности

МультифункциональнаяM клавиша

Многофункциональная клавиша используется, чтобы установить часто используемые операции: JOG, аварийное завершение, переключение режимов задания частоты, переключение меню

Мультирежимы меню

Режим основного меню, режим быстрого меню. Режим меню кодов с измененными значениями, режим меню последних измененных 10 кодов

Копирование параметров

Стандартная панель оператора может реализовать скачивание параметров, загрузку и отображение прогресса копирования. Пользователь может выбрать запрет на перезапись переданных параметров.

Видимые / невидимые функциональные коды

Клиент может выбрать: отобразить или скрывать функциональные коды.

Двойной RS 485 порт

Двойной 485 порт поддерживает Modbus протокол (RTU). Стандартная панель операции может реализовать функцию удаленного пульта управления с максимальным расстоянием 500m

Панель оператора

Кнопочная панель или съемная дополнительная панель. Класс защиты: IP20 – стандартный, IP54 – как опция

Общая шина DC

Может реализовать общую шину питания DC для нескольких инверторов..

Независимый канал

Весь ряд имеет дизайн с независимым каналом и поддерживает установку теплоотвода вне шкафа

Универсальный интерфейс расширения

Универсальная плата расширения, оборудованная центральным процессором для поддержки вторичного развития: физический интерфейс SPI шина, программный протокол Modbus

Плата расширения

Вторичная плата развития, интерфейсная плата формующей машины, плата обратной связи PG, плата управления компрессором, плата адаптера связи, плата контроля питания, плату обнаружения последовательности фаз, плата исправления внешнего питания

Автоматическое определение включения питания

Реализация автоматического определения включения питания внутренних и периферийных схем, включая заземление двигателя, аварию выхода +10V, аварию аналогового ввода, и разъединение

Функции защиты

Перенапряжение, сверхтоковая защита, защита от броска напряжения, защита от помех, авария ввода задания, отказ автонастройки, защита модуля, сверхтемпературная защита, защита по перегрузке инвертора, защита по перегрузке двигателя, защита периферии, обнаружение аварийного тока, короткое замыкание по выходу, аварийный сбой питания в течение операции, авария входного питание, обрыв выходной фазы, авария СППЗУ, авария контакта реле, обрыв датчика температуры, обрыв энкодера, авария выхода +10Vэлектропитания, авария аналогового входа, сверхтемпература двигателя (PTC), авария коммуникации, авария совместимости версий, аварийное копирование, аварийное подключение платы расширения, обнаружение отказа терминала, аппаратная защита от перегрузки

Эффективность

При номинальной мощности: 7.5kW и ниже – 93 %; 45kW и ниже – 95 %; 55kW и выше – 98 %

Окружающая среда

Рабочее расположение

Изделие должно быть установлено вертикально в электрическом шкафе управления с хорошей вентиляцией. Горизонтальные или другие режимы размещения не позволяются. Охлаждающий носитель – воздух. Изделие должно быть установлено в среде, свободной от прямого солнечного света, пыли, коррозийного и горючего газа, нефтяного тумана, пара и водяных капель.

Окружающая температура

-10 ~ +40°C, для диапазона 40 ~ 50. C, номинальный выходной ток должен быть уменьшен на 1% для повышения на каждый 1°C

Влажность

5 ~ 95%, без конденсата

Высота

0 ~ 2000m, для размещения выше 1000m, номинальный выходной ток должен быть уменьшен на 1% для повышения на каждые 100m

Вибрация

3.5mm, 2~9Hz; 10 m/s²,9~200Hz; 15 m/s²,200~500Hz

Хранение

-40 ~ +70°C



V9 – размеры и вес
Напряжение Модель Установочные и габаритные размеры (mm) Вес (kg)
W H D W1 H1 D1 T1 Установочные отверстия
200V V9-G-20P4 118 190 155 105 173 40.8 3 5.5 1.5
V9-G-20P7 175 60.5 4 2.2
V9-G-21P5 155 40.8 3 1.5
V9-G-22P2 175 60.5 4 2.2
400V V9-G-40P7/P-41P5 118 190 155 105 173 40.8 3 5.5 1.5
V9-G-41P5/P-42P2 118 190 175 105 173 60.5 4 5.5 2.6
V9-G-42P2/P-43P7
V9-G-43P7/P-45P5
V9-G-45P5/P-47P5 155 249 185 136 232 69 8 5.5 4.5
V9-G-47P5/P-4011
V9-G-4011/P-4015 210 337 200 150 324 88 2 7 8.5
V9-G-4015/P-4018
V9-G-4018/P-4022 289 440 215 200 425 88 2.5 7 17
V9-G-4022/P-4030
V9-G-4030/P-4037
V9-G-4037/P-4045 319 575 212 220 553 90.5 2.5 10 25
V9-G-4045/P-4055
V9-G-4055/P-4075 404 615 250 270 590 86.5 3.0 10 35
V9-G-4075/P-4090
V9-G-4090
V9-G-4110
465 745 320 343 715 151.5 3.0 12 45
V9-G-4110
V9-G-4132
V9-G-4132
V9-G-4160
540 890 385 370 855 205.5 4.0 14 88
V9-G-4160
V9-G-4200
V9-G-4200
V9-G-4220
V9-G-4220
V9-G-4280
700 1010 385 520 975 215 4.0 14 150
V9-G-4280
V9-G-4315
V9-G-4315
V9-G-4355
960 1290 400 520 1360 180 5.0 14 220
V9-G-4355
V9-G-4400
V9-G-4400
V9-G-4450



Скачать руководство по эксплуатации (PDF 7.3 Mb)
