Преобразователь частоты INNOVERT серии ISD, IBD и ISD mini

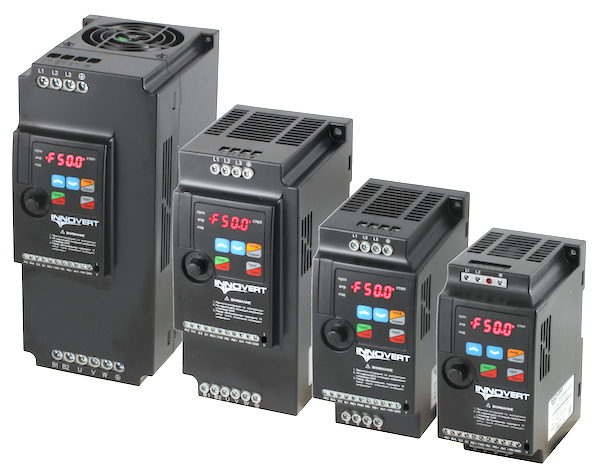

Преобразователь частоты (Инвертор) INNOVERT
Преобразователь частоты (Инвертор) INNOVERT с питанием от однофазной (ISD и ISD mini) и трехфазной сети (ISD и IBD), является многофункциональным прибором, удобным в настройках и последующем управлении.
Превосходно подходит для управления асинхронными двигателями, используемыми в промышленных установках и системах водоснабжения, вентиляции и кондиционирования воздуха, конвейерных системах, экструдерах, металлорежущих станках и пр.
!НОВИНКА! преобразователи частоты 3,7 кВт 220 В!!!
Функции:

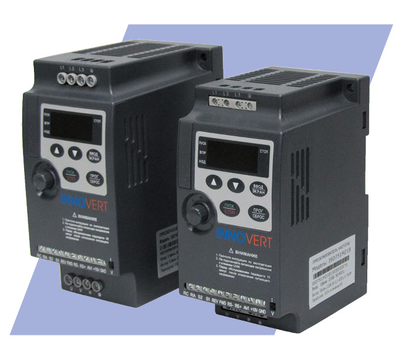

- НОВИНКА!!! Серия ISD mini имеет уменьшенные габаритные размеры корпуса и возможность установки частотника на DIN-рейку!!!
- регулирование скорости, задаваемой аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
- 15 предустановленных скоростей
- 4 различных варианта времён разгона и торможения
- реверсирование
- защита двигателя от перегрузки по току, напряжению, обрыва фаз
- температурный контроль электродвигателя и транзисторного модуля
- компенсация скольжения
- торможение постоянным током
- электронный потенциометр (MOP)
- PID режим управления технологическими параметрами (давления, температуры, расходом и т.д.)
- PLC режим управления скоростью
Документация:
| Скачать руководство по эксплуатации INNOVERT IBD (PDF 2.6 Mb) | |
| Скачать руководство по эксплуатации INNOVERT ISD (PDF) |
| Скачать руководство по эксплуатации INNOVERT ISD mini (PDF) | |
| Отличия серии ISD Mini от ИСД (PDF) |
Опции:
- модули динамического торможения
- защитные реакторы (дроссели) постоянного тока
Рабочие режимы:
- управление по U/f (линейное или квадратичное, компенсация скольжения)
- диапазон регулирования с поддержанием номинального момента до 1:20
Применения:
- транспортеры
- конвейеры
- насосы
- вентиляторы
- компрессоры
- мешалки
- намоточное оборудование
- экструдеры
Надежность:
- высокая проверенная надежность работы
- перегрузочная способность: выдерживает перегрузку 150% Iн в течение 60 секунд
- позволяет работать с двигателями большей номинальной мощности при легкой нагрузке
Технические характеристики:
- 8 цифровых входов (6 для ISD, 4 для ISD mini)
- 2 аналоговых масштабируемых входа 0-10V и 4-20mA
- 1 релейный выход с переключающим контактом (250V, 3A)
- 2 дискретных транзисторных выхода (1 для ISD)
- 2 аналоговых выхода 0-10V и 4-20mA ( в ISD только 0-10V)
- 15 настраиваемых фиксированных частот
- PID-регулятор
- выходная частота до 400 Hz
- встроенный тормозной ключ в преобразователях до 15 кВт
- встроенный контроллер с циклическим управлением скоростью двигателя

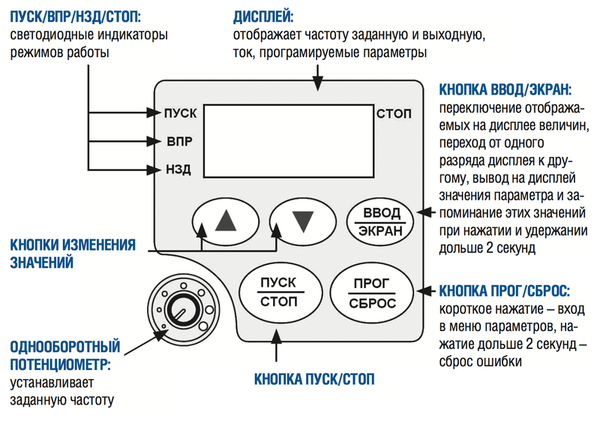

- развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.
Характеристики инвертора INNOVERT мощностью 0.25 кВ… 3.7 кВ, 240 В, 50Гц
| Тип | Выходная мощность [кВт] | Выходной ток [A] |
Перегрузочная
способность [(60 с) (A)] |
| ISD25 1U21B | 0,25 | 1,5 | 2,25 |
| ISD40 1U21B ISD40 1M21B | 0,40 | 2,5 | 3,75 |
| ISD551U21B ISD551M21B | 0,55 | 3,5 | 5,25 |
| ISD751U21B ISD751M21B | 0,75 | 5,0 | 7,5 |
| ISD152U21B ISD152M21B | 1,5 | 7,0 | 10,5 |
| ISD222U21B | 2,2 | 11,0 | 16,5 |
ISD372U21B |
3,7 |
16,5 |
24,75 |
Характеристики инвертора INNOVERT мощностью 0.4 кВ… 560 кВ, 380 В, 50 Гц
|
Тип
|
Выходная
мощность [кВт] |
Выходной
ток [A] |
Перегрузочная
способность [(60 с) (A)] |
|
| ISD401U43B | 0,4 | 1,5 | 2,25 | |
| ISD751U43B | 0,75 | 2,7 | 4,05 | |
| ISD112U43B | 1,1 | 3,0 | 4,5 | |
| ISD152U43B | 1,5 | 4,0 | 6 | |
| ISD222U43B | 2,2 | 5,0 | 7,5 | |
| ISD302U43B | 3,0 | 6,8 | 10,2 | |
| ISD402U43B |
4,0 | 8,6 | 12,9 | |
| ISD552U43B | 5,5 | 12,5 | 18,75 | |
| ISD752U43B | 7,5 | 17,5 | 26,25 | |
| ISD113U43B | 11 | 24 | 36 | |
| IBD153U43B | 15 | 30 | 45 | |
| IBD183U43B | 18,5 | 40 | 60 | |
| IBD223U43B | 22 | 47 | 70,5 | |
| IBD303U43B | 30 | 65 | 97,5 | |
| IBD373U43B | 37 | 80 | 120 | |
| IBD453U43B | 45 | 90 | 135 | |
| IBD553U43B | 55 | 110 | 165 | |
| IBD753U43B | 75 | 152 | 228 | |
| IBD903U43B | 90 | 176 | 264 | |
| IBD114U43B | 110 | 210 | 315 | |
| IBD134U43B | 132 | 255 | 382,5 | |
| IBD164U43B | 160 | 305 | 457,5 | |
| IBD184U43B | 185 | 340 | 510 | |
| IBD204U43B | 200 | 380 | 570 | |
| IBD224U43B | 220 | 425 | 637,5 | |
| IBD254U43B | 250 | 480 | 720 | |
| IBD284U43B | 280 | 560 | 840 | |
| IBD314U43B | 315 | 605 | 907,5 | |
| IBD344U43B |
345 | 680 | 1020 | |
| IBD374U43B | 375 | 740 | 1110 | |
| IBD404U43B |
400 | 790 | 1185 | |
| IBD414U43B | 415 | 820 | 1230 | |
| IBD454U43B | 450 | 840 | 1260 | |
| IBD474U43B | 475 | 940 | 1410 | |
| IBD504U43B | 500 | |||
| IBD564U43B | 560 |

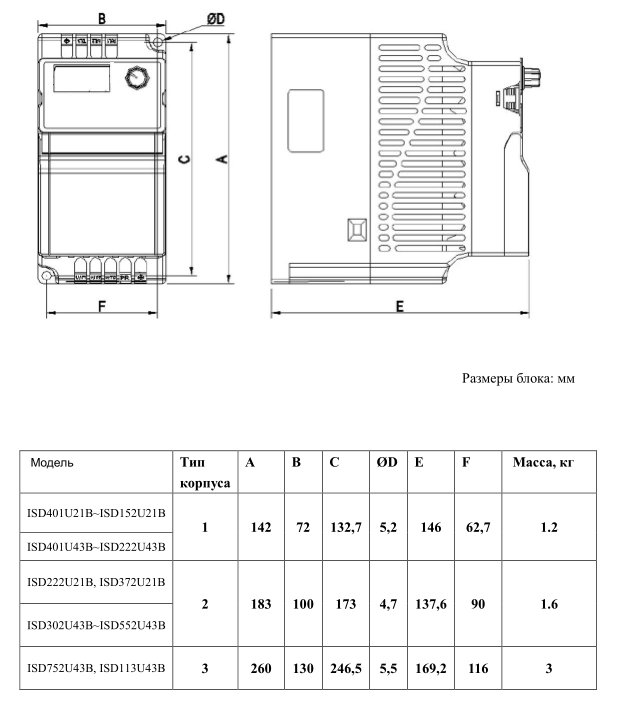

Габаритные, установочные размеры и масса преобразователя частоты серии ISD

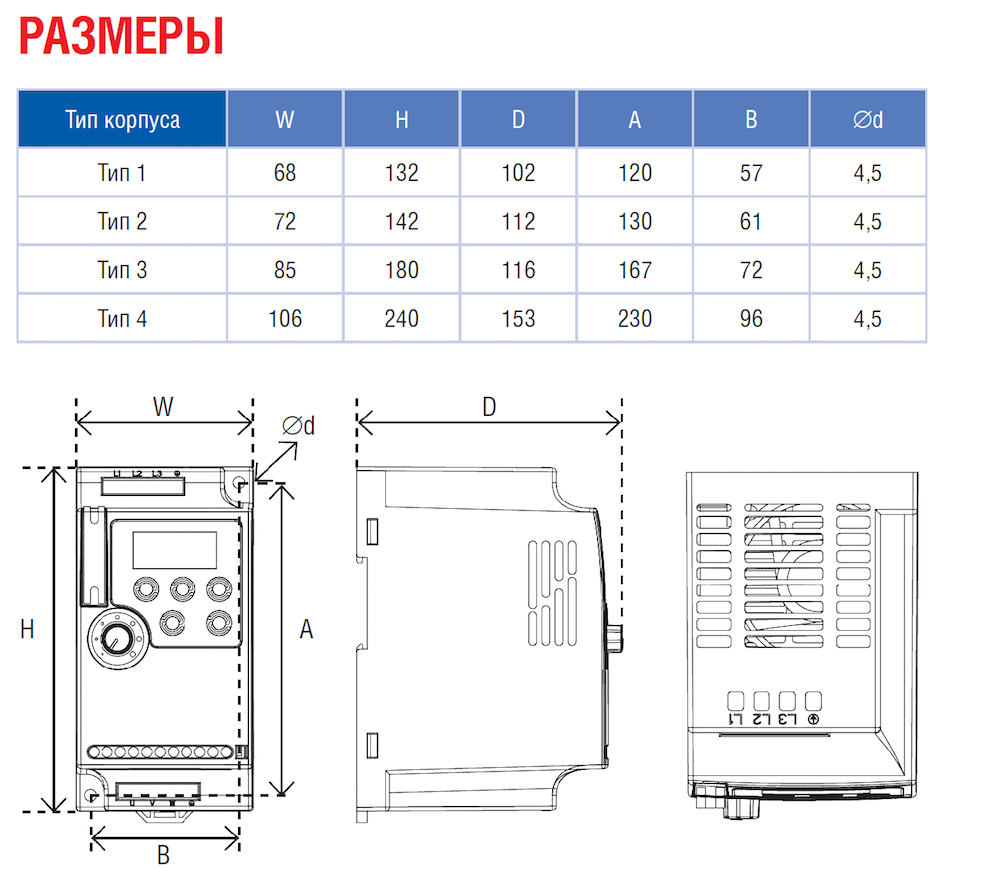

Габаритные, установочные размеры и масса преобразователя частоты серии ISD mini
