Дроссели для частотных преобразователей

drossel-i

Для чего нужны дроссели при работе с преобразователями частоты?

Входные дроссели снижают вероятность повреждения преобразователя из-за импульсных перенапряжений или большого дисбаланса фазного напряжения (>4%) в линии питания. Также входные дроссели служат для приближения к синусоиде формы входного тока преобразователя, что, в свою очередь, уменьшает действующее значение этого тока.

Импульсные перенапряжения могут быть вызваны следующими факторами:

Установкой рядом с приводом мощным силовым электронным оборудованием (например, приводы постоянного и переменного тока, промышленные выпрямители, установки улучшения коэффициента мощности и т.п.).

Электродвигателями с запуском непосредственно от сети с помощью магнитных пускателей или софт-стартеров.

Авариями в системе электроснабжения.

Использованием сварочного оборудования рядом с преобразователями.



Выход из строя преобразователей из-за импульсных перенапряжений или некачественного напряжения питания не являются гарантийными случаями.

Выходные дроссели должны обязательно использоваться  в случаях, если длина силового кабеля, соединяющего преобразователь и двигатель, превышает 30 м.

Также выходные дроссели устанавливают, если преобразователь питает несколько двигателей.  Различают подсоединение нагрузок «веером» или «шлейфом». При «веере» все  моторные кабели соединяются на выходе преобразователя. В этом случае установка выходных дросселей обязательна. При «шлейфе» от преобразователя отходит только один кабель, который сначала подсоединяется к одному двигателю, потом к другому и т.д.

Следует заметить, что выходные дроссели значительно уменьшают вероятность отказа преобразователя при коротких замыканиях в цепи двигателя, и особенно при коротких замыканиях «на землю».

Преобразователи частоты мощностью 37 кВт и выше, которые поставляет наша компания, обязательно комплектуются входными дросселями соответствующей мощности. В случае отказа Клиента от приобретения входного дросселя, гарантия на преобразователь частоты мощностью от 37 кВт и выше не распространяется.

Основные характеристики:

  • Напряжение сети: 230В,50Гц (DR-1,5) 400В,50Гц
  • Электрическая прочность изоляции:
  • между обмотками: 2000В, 50Гц
  • между обмотками и корпусом: 2000В, 50Гц
  • Степень защиты от воздействия окружающей среды: IP 00
  • Рабочая температура среды: -60°С…+85°С
  • Относительная влажность (при t=25 C): до 98%
  • Вид климатического исполнения: УХЛ 2.1
  • Класс изоляции: F (155°С)
  • t перегрева: 40°С

Габаритные размеры:

 ДРТ-1,5 ДРТ-2,5; ДРТ-4
1
2
ДРТ-5,5; ДРТ-7,5;ДРТ-11 ДРТ-15
3 6

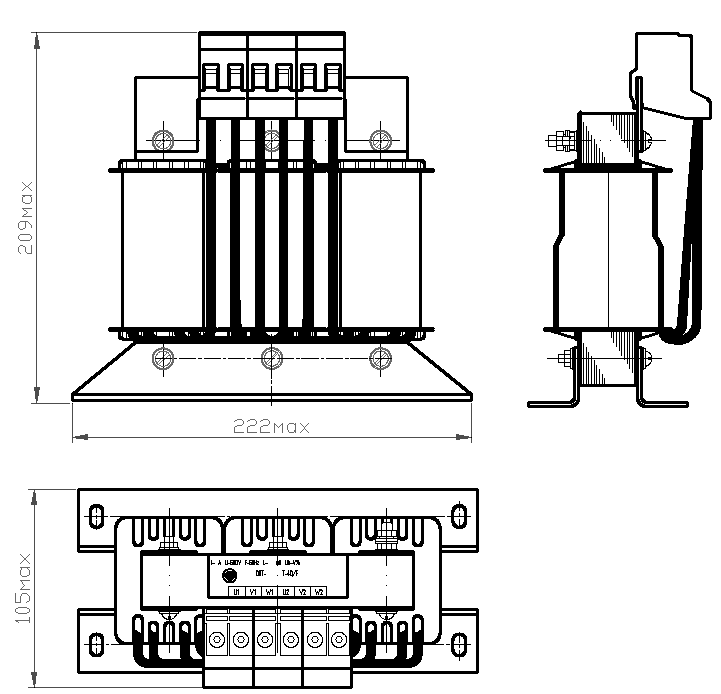

ДРТ-18
6

Основные параметры:

ДроссельМощность, кВтЧастота, ГцНапряжение,ВИндуктивность, мГн
ДРТ-1,51,5502301,83
ДРТ-2,22,2504003,66
ДРТ-4,04,0504002,93
ДРТ-5,55,5504001,83
ДРТ-7,57,5504001,47
ДРТ-1111,0504000,98
ДРТ-1515,0504000,73
ДРТ-1818,0505000,59



ДроссельМакс. ток, АКол-во фазГабаритные размеры, ммУстановочные размеры,ммВес, кгСхема электр.
ДРТ-1,516185х75х8564х46,51,41
ДРТ-2,283120х82х13090х592,62
ДРТ-4,0103120х82х13090х592,72
ДРТ-5,5163152х74х171113х54,53,32
ДРТ-7,5203152х74х171113х54,53,72
ДРТ-11303152х99х176113х69,55,72
ДРТ-15403152х99х176113х69,56,22
ДРТ-18503209х95х222200х74,56,42

Скачать разъяснение по использованию дросселей (PDF 0.3)
