INNOVERT VENT – частотный преобразователь для вентиляторов

Преобразователь частоты INNOVERT VENT

innovert-vent Преобразователь частоты (Инвертор) INNOVERTCпециально для двигателей вентиляторовЧастотный преобразователь серии INNOVERT VENT предназначен для работы с трёхфазными асинхронными двигателями вентиляторов. При подготовке к работе и запуске преобразователя используется принцип: «подключи и работай». Это значительно упрощает монтаж и эксплуатацию преобразователя.

  • Не требует программирования!!!
  • Частотный преобразователь уже настроен для работы с вентилятором
  • Регулирование вручную только от встроенного потенциометра
  • Быстрый и простой ввод в эксплуатацию

Диапазон мощностей от 0,75 кВт до 315 кВт.

* Также возможен вариант частотного преобразователь серии «В» :

  • требует программирования,
  • может работать от датчика по аналоговому входу 0-10 В (4-20 мА),
  • может работать по протоколу Modbus (RS485),
  • 15 предустановленных скоростей.

Характеристики оборудования:

Окружающая
среда
Окружающая температура -10°C… + 40°C (без обледенения)
Влажность воздуха Макс. 95% (без конденсата)
Абсолютная высота Ниже 1000 м
Вибрация Макс. 0,5 g
Конструкция Охлаждение Принудительное воздушное охлаждение
Класс защиты IP 20
Установка Место монтажа Ниже 90 кВт – монтируется на стене
110 кВт …200кВт монтируется на стене или
в шкафе управления
Свыше 200 кВт – размещение в шкафе управления
Вход Номинальное напряжение и частота Трехфазное, 380В, 50/60 Гц
Допустимый диапазон напряжения Трехфазное. 380В: 330~440В
Выход Напряжение Трехфазное, 380В: 0~380В
Дисплей Пятиразрядный экранный дисплей, индикаторное световое табло

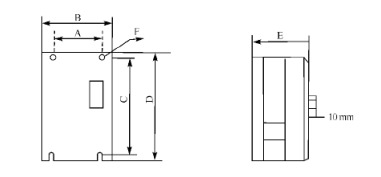

Габаритные и установочные размеры

innovert-vent-size

Модель A B C D E F
IVD751A43A/ IVD751В43A 117 125 162 170 140 5
IVD152A43A/ IVD152В43A 117 125 162 170 140 5
IVD222A43A/ IVD222В43A 117 125 162 170 140 5
IVD372A43A/ IVD372В43A 105 120 208 225 149 5
IVD552A43A/ IVD552В43A 168 185 248 260 170 6.5
IVD752A43A/ IVD752В43A 168 185 248 260 170 6.5
IVD113A43A/ IVD113В43A 213 228 330 347 196 6
IVD153A43A/ IVD153В43A 213 228 330 347 196 6
IVD183A43A/ IVD183В43A 147 250 460 480 246 9
IVD223A43A/ IVD223В43A 147 250 460 480 246 9
IVD303A43A/ IVD303В43A 197 310 482 500 260 9
IVD373A43A/ IVD373В43A 197 310 482 500 260 9
IVD453A43A/ IVD453В43A 240 360 620 650 280 9
IVD553A43A/ IVD553В43A 240 360 620 650 280 9
IVD753A43A/ IVD753В43A 260 420 775 800 334 11
IVD903A43A/ IVD903В43A 260 420 775 800 334 11
IVD114A43A/ IVD114В43A 360 552 840 875 410 13
IVD134A43A/ IVD134В43A 360 552 840 875 410 13
IVD164A43A/ IVD164В43A 360 552 840 875 410 13
IVD184A43A/ IVD184В43A 360 552 975 1000 410 13
IVD204A43A/ IVD204В43A 360 552 975 1000 410 13
IVD224A43A/ IVD224В43A 400 600 370 1850 600 15
IVD254A43A/ IVD254В43A 400 600 370 1850 600 15
IVD284A43A/ IVD284В43A 470 700 355 1850 600 16
IVD314A43A/ IVD314В43A 470 700 355 1850 600 16

Номинальные характеристики частотного преобразователя INNOVERT VENT

Модель Выходнаямощность[кВт] Выходнойток [A] Перегрузочнаяспособность[(60 с) (A)]
IVD751A43A/ IVD751В43A 0,75 2,7 4,05
IVD152A43A/ IVD152В43A 1,5 4,0 6
IVD222A43A/ IVD222В43A 2,2 5 7,5
IVD372A43A/ IVD372В43A 3,7 8,6 12,9
IVD552A43A/ IVD552В43A 5,5 12,5 18,75
IVD752A43A/ IVD752В43A 7,5 17,5 26,25
IVD113A43A/ IVD113В43A 11 24 36
IVD153A43A/ IVD153В43A 15 30 45
IVD183A43A/ IVD183В43A 18,5 40 60
IVD223A43A/ IVD223В43A 22 47 70,5
IVD303A43A/ IVD303В43A 30 65 97,5
IVD373A43A/ IVD373В43A 37 80 120
IVD453A43A/ IVD453В43A 45 90 135
IVD553A43A/ IVD553В43A 55 110 165
IVD753A43A/ IVD753В43A 75 152 228
IVD903A43A/ IVD903В43A 90 176 264
IVD114A43A/ IVD114В43A 110 210 315
IVD134A43A/ IVD134В43A 132 255 382,5
IVD164A43A/ IVD164В43A 160 305 457,5
IVD184A43A/ IVD184В43A 185 340
IVD204A43A/ IVD204В43A 200 380
IVD224A43A/ IVD224В43A 220 425
IVD254A43A/ IVD254В43A 250 480
IVD284A43A/ IVD284В43A 280 560
IVD314A43A/ IVD314В43A 315 605
